BAV99BRW-TP

产品分类: 整流二极管/整流桥
产品描述: 75V 2A 4ns 2.5μA 150mA SOT-363 贴片安装
供应商型号: F-BAV99BRW-TP
供应商: 海外现货
标准整包数: 3000
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 BAV99BRW-TP

BAV99BRW-TP概述

    BAV99BRW 二极管技术手册深度解析

    产品简介


    BAV99BRW 是一款小信号双二极管,封装形式为 SOT-363,具有超小型化设计,适用于表面贴装工艺。作为一款低功耗、高性能的二极管,它广泛应用于便携式电子产品、通信设备及各类微控制器电路中。产品的主要功能在于反向电压保护、整流以及信号隔离等场景,非常适合对空间要求较高且需低功耗运行的场合。

    技术参数


    | 参数名称 | 规格范围 | 备注 |
    |
    | 最大额定功率 | 200 mW
    | 反向击穿电压 | 75 V
    | 工作温度范围 | -65°C 至 +150°C
    | 存储温度范围 | -65°C 至 +150°C
    | 平均整流输出电流 | IO: 150 mA
    | 最大正向压降 | VF: 715 mV (IFM = 1 mA)
    | 额定直流反向电流 | IR: 2.5 µA (VR = 75 V)
    | 节点电容 | CJ: 2.0 pF (VR = 0 V, f = 1 MHz)
    | 反向恢复时间 | Trr: 4 ns (IF = IR = 10 mA)
    | 最高瞬态正向电压 | VF: 1000 mV (IFM = 50 mA)

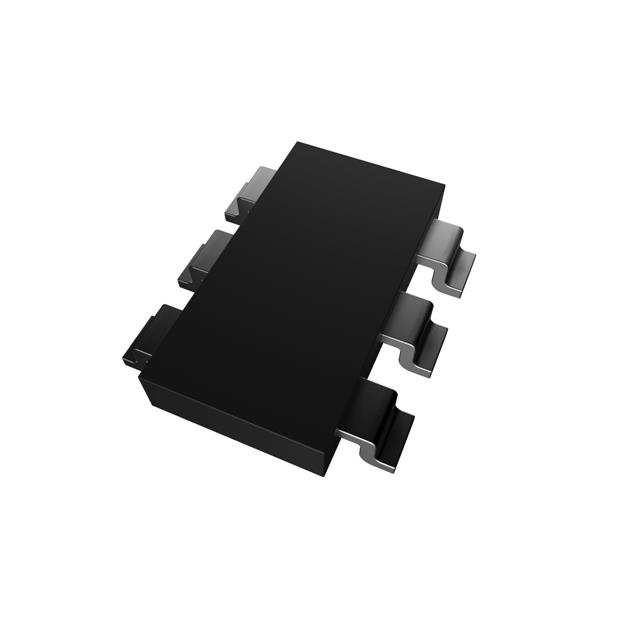

    | 封装形式 | SOT-363

    产品特点和优势


    1. 小型化设计:采用 SOT-363 封装,体积小巧,适合高度集成化的 PCB 布局。
    2. 宽温区适应能力:-65°C 至 +150°C 的工作温度范围,确保在极端环境下的稳定运行。
    3. 低漏电流特性:典型反向漏电流仅为 2.5 µA(75 V),能够减少功耗并提升可靠性。
    4. 优异的动态性能:低至 4 ns 的反向恢复时间显著提高开关速度,适合高频应用。
    5. 环保材料:环氧树脂符合 UL 94 V-0 阻燃等级,并提供无卤素版本可选。

    应用案例和使用建议


    - 移动设备充电电路:作为肖特基二极管用于防反接保护,避免电池因误操作而损坏。
    - 高速数字信号处理:BAV99BRW 的低正向压降和短恢复时间可改善信号完整性。
    - 建议配置:在实际应用中,为了减少寄生效应,建议在 PCB 上保持良好的接地设计,并选择合适的旁路电容来滤波。

    兼容性和支持


    BAV99BRW 与大多数主流微型芯片和模块兼容,广泛应用于智能手机、物联网设备及工业控制领域。制造商 Micro Commercial Components 提供全面的技术支持,并确保产品符合 RoHS 和无卤素标准,用户可以通过其授权分销商 Mouser Electronics 获取库存及技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向压降过高 | 检查焊接质量,确保焊接温度正确 |
    | 反向电流异常偏大 | 确认是否超过最大额定值 |
    | 温度异常升高 | 优化散热设计,增加散热片或改进布局 |

    总结和推荐


    BAV99BRW 以其卓越的性能、紧凑的封装和可靠的设计,在同类产品中脱颖而出。特别是在对空间和功耗要求严格的环境中表现优异。我们强烈推荐该产品用于需要高性能二极管的应用场景,尤其是消费类电子和通信设备领域。总体而言,BAV99BRW 是一个值得信赖的选择。

BAV99BRW-TP参数

参数
正向浪涌电流 2A
配置 -
If - 正向电流 150mA
Ir - 反向电流 2.5μA
Vr-反向电压 75V
反向恢复时间 4ns
通用封装 SOT-363
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAV99BRW-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

BAV99BRW-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS BAV99BRW-TP BAV99BRW-TP数据手册

BAV99BRW-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
