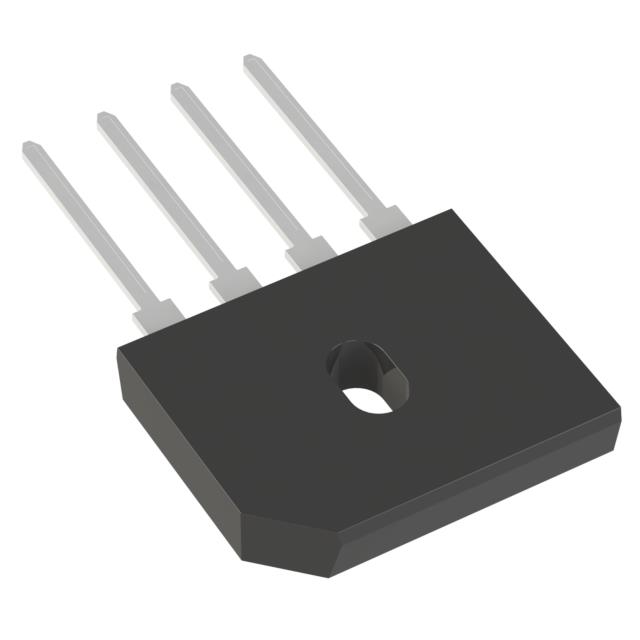

GBU10MS-BP

产品分类: 整流二极管/整流桥
产品描述: 1KV 10A GBU 通孔安装
供应商型号: GBU10MS-BP
供应商: 国内现货
标准整包数: 2000
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 GBU10MS-BP

GBU10MS-BP概述


    产品简介


    产品类型及功能:
    GBU10MS 是一款高性能二极管桥式整流器,由 MCCSEMI 推出。它采用先进的封装技术和高品质材料制造,具有出色的电气性能和长期可靠性。这款产品主要用于工业、通信、消费电子等领域,广泛应用于交流电整流、功率控制和其他电源管理应用。
    主要应用领域:
    - 工业设备电源模块
    - 通信电源
    - 消费类电子产品(如家电)
    - 可再生能源系统(如太阳能逆变器)

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 最大重复反向电压 | 1000 | V |
    | 最大有效正向电流 | 3.2 | A |
    | 最大瞬态正向浪涌电流 | 175 | A |
    | 最大正向电压降 | 1.0 | V |
    | 最大直流反向漏电流 | 5 | μA |
    | 额定热阻(结到外壳) | 2 | °C/W |
    | 额定热阻(结到环境) | 25 | °C/W |
    | 工作温度范围 | -55 至 +150 | °C |
    | 绝缘强度 | 2.5 | KV |
    其他特性:
    - 符合 RoHS 和无铅标准
    - 封装形式:塑封
    - 支持高浪涌过载能力
    - 标准型号为 GBU10MS,可选其他型号配置

    产品特点和优势


    1. 高可靠性:通过严格的高温焊接测试(High Temperature Solder Exemption),满足欧盟指令 Annex 7a 的要求。
    2. 低损耗设计:在正向电流下的典型压降仅为 1.0V,大幅降低功耗。
    3. 宽温域适用性:支持从 -55°C 到 +150°C 的极端工作环境,确保在恶劣条件下的稳定运行。
    4. 优越的浪涌防护能力:可承受高达 175A 的非重复正向浪涌电流,在瞬间过载情况下表现优异。
    5. 兼容性强:RoHS 合规和无铅设计,满足现代电子产品的环保需求。

    应用案例和使用建议


    应用案例
    - 在工业设备中,用于将三相交流电整流为直流电。
    - 在太阳能逆变器中,作为关键组件处理大电流的整流任务。
    使用建议
    1. 散热管理:在高电流运行条件下,建议安装散热片以提高设备的可靠性和使用寿命。
    2. 温度监测:确保环境温度不超过 150°C,避免因过热导致的损坏。
    3. 匹配使用:根据负载需求选择合适型号的产品,避免因过载而导致设备失效。

    兼容性和支持


    兼容性:
    - 与市面上主流的 PCB 板材和连接器兼容。
    - 支持标准的焊接工艺和自动化装配流程。
    支持:
    - MCCSEMI 提供详尽的技术文档和支持服务,包括安装指南、维修手册等。
    - 客户可以通过官方网站联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向电压降过大 | 确保安装时符合技术参数要求,检查焊接质量。 |
    | 反向漏电流异常 | 更换符合规格的二极管,检查环境湿度。 |
    | 设备过热 | 安装散热片并优化电路板布局。 |

    总结和推荐


    综合评估:
    GBU10MS 是一款性能卓越的二极管桥式整流器,凭借其高可靠性、宽温域适用性和良好的兼容性,成为工业和消费电子领域的理想选择。它特别适合需要高效能和稳定性的应用场景。
    推荐结论:
    强烈推荐 GBU10MS 用于对高可靠性有严格要求的应用场合,特别是在大功率整流和浪涌防护方面表现出色。无论是在成本效益还是功能稳定性上,它都具备显著的市场竞争力。
    如有特殊需求或定制化服务,可直接联系 MCCSEMI 获取支持。

GBU10MS-BP参数

参数
配置 -
If - 正向电流 10A
Ir - 反向电流 -
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 -
通用封装 GBU
安装方式 通孔安装
包装方式 卷带包装

GBU10MS-BP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

GBU10MS-BP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS GBU10MS-BP GBU10MS-BP数据手册

GBU10MS-BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.1765
20000+ ¥ 1.1412
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2353
