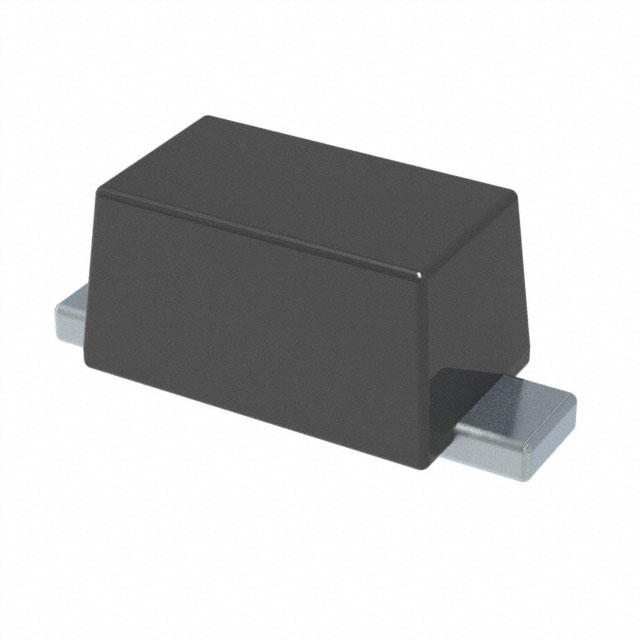

ESD5V0D7-TP-HF

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 单向 117W 8.8A 13.3V 6.2V SOD-723 贴片安装
供应商型号: ESD5V0D7-TP-HF SOD-723
供应商: 国内现货
标准整包数: 8000
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 ESD5V0D7-TP-HF

ESD5V0D7-TP-HF概述

    Micro Commercial Components ESD保护二极管产品技术手册

    1. 产品简介


    Micro Commercial Components(MCC)的ESD保护二极管系列,包括ESD3V3D7、ESD5V0D7和ESD12VD7。这些产品专为敏感电子设备提供静电放电(ESD)保护而设计,适用于各类电子设备和工业控制系统中。它们的典型应用包括但不限于计算机接口、USB端口、HDMI连接等需要防止静电损坏的关键电路保护。

    2. 技术参数


    | 参数符号 | 参数名称 | 值 | 单位 |
    ||
    | IEC61000-4-2 | ESD电压 (空气接触模式) | ±30 | kV |
    ESD电压 (人体模型) | >16 | kV |
    ESD电压 (机器模式) | 400 | kV |
    | Pd | 最大功率耗散 | 150 | mW |
    | VRWM | 工作峰值反向电压 | 3.3至12 | V |
    | VC | 钳位电压@IPP | 11.9至23.7 | V |
    | IR | 反向漏电流@VRWM | 65至117 | μA |
    | VBR | 击穿电压@IT | 8.8至13.3 | V |
    | IT | 测试电流 | 1.0 | mA |
    | IPP | 最大反向峰值脉冲电流 | 5.4至113 | A |
    | Ppk | 峰值功率耗散 | 80至128 | W |
    | C | 最大电容@VR=0和f=1MHz | 30至128 | pF |

    3. 产品特点和优势


    - 高ESD防护能力:ESD保护能力高达16kV以上,满足严格的ESD标准。
    - 低泄漏电流:在额定工作电压下,泄漏电流低至65μA。
    - 快速响应时间:响应时间少于1ns,保证了高速信号线路的有效保护。
    - 宽工作温度范围:可承受的工作温度范围为-55°C到+150°C,适用于各种严苛环境。
    - 节省空间设计:采用SOD723封装,适合小型化和紧凑型设计。

    4. 应用案例和使用建议


    - 计算机接口:用于保护电脑USB端口和其他外部接口,避免静电损坏。
    - 通信模块:在无线通信模块中,用于保护射频收发器。
    - 电源管理:电源输入端的ESD保护,防止浪涌电压导致的损坏。
    使用建议:
    - 确保正确连接,根据应用需求选择合适的型号。
    - 在高频和高速信号线路上使用时,注意其寄生电容对信号的影响。

    5. 兼容性和支持


    - 兼容性:这些ESD保护二极管具有良好的兼容性,易于集成到现有系统中。
    - RoHS和无卤素版本:提供符合RoHS标准和无卤素要求的产品,以适应环保需求。
    - 技术支持:厂商提供详尽的技术文档和支持服务,确保用户能够顺利使用这些产品。

    6. 常见问题与解决方案


    - 问题1:如何判断是否需要额外的保护措施?
    - 解决方案:检查所使用的设备是否有内置的ESD保护机制。如果不确定,可以咨询厂家或者进行进一步的测试验证。

    - 问题2:如何处理安装过程中出现的静电问题?
    - 解决方案:确保在处理这些元件时佩戴防静电手环,并且工作台面和工具也必须接地。

    7. 总结和推荐


    总体来看,Micro Commercial Components的ESD保护二极管在ESD防护、快速响应、宽工作温度范围等方面表现出色,能够很好地满足各种电子设备的保护需求。由于其独特的性能和广泛的适用性,强烈推荐在各类敏感电子设备中使用这些产品。

ESD5V0D7-TP-HF参数

参数
工作电压 5V
箝位电压 13.3V
击穿电压 6.2V
峰值脉冲电流 8.8A
峰值脉冲功率 117W
极性 单向
1.1mm(Max)
SOD-723
580μm(Max)
通用封装 SOD-723
安装方式 贴片安装
包装方式 卷带包装
