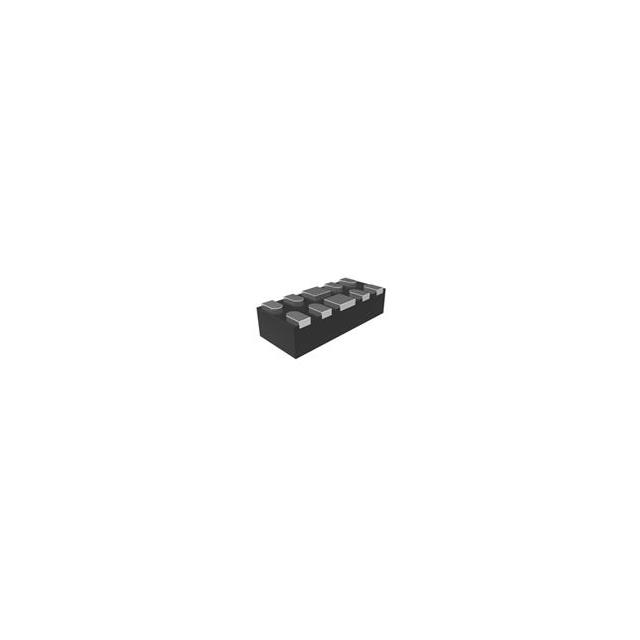

ESDSLC0524F-TP

产品分类: TVS二极管/ESD抑制器
产品描述: 150W 5A 15V 6.1V XFDFN-10 贴片安装
供应商型号: 833-ESDSLC0524F-TP
供应商: Mouser
标准整包数: 1
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 ESDSLC0524F-TP

ESDSLC0524F-TP概述


    产品简介


    ESDSLC0524F 是由 Micro Commercial Components Corp. (MCC) 设计的一款静电放电保护装置。该装置主要用于四条输入/输出(I/O)线路的保护,以防止由于静电放电引起的损害。适用于多种电子产品,特别是在需要严苛环境适应性的场合,例如工业控制设备、通信系统和汽车电子等领域。

    技术参数


    | 参数 | 值 |

    | 工作结温范围 | -55°C 至 +150°C |
    | 存储温度范围 | -55°C 至 +150°C |
    | 最大峰值脉冲功率(tp=8/20μs) | 150W |
    | 静电放电(ESD)等级 | ±25kV |
    | 冲击波防护(Surge)等级 | ±20kV |
    | 反向电压额定值 | 5V |
    | 反向击穿电压 | 6.1V - 9.6V |
    | 反向漏电流 | 0.9μA |
    | 正向电压 | 1.15V |
    | 某些参数下的钳位电压 | 15V |

    产品特点和优势


    - 小型封装:节省电路板空间。
    - 全面保护:保护四条 I/O 线路。
    - 环保设计:无卤素,符合RoHS标准。
    - 高可靠性:环氧材料达到UL 94 V-0阻燃等级,满足严苛的环境要求。
    - 低漏电流:保证长时间工作的稳定性和可靠性。
    - 抗冲击能力强:具备出色的静电和冲击波防护能力。

    应用案例和使用建议


    该器件广泛应用于各种电子设备,如工业控制设备、通信模块、汽车电子系统等。具体应用案例包括:在工业自动化设备中,该器件用于保护信号传输线路免受静电放电的影响;在汽车电子系统中,用于确保车载通信模块的安全运行。在使用过程中,需要注意在设计时将接地线和信号线分开,以减少电磁干扰的影响。同时,在高温环境下使用时,应确保良好的散热条件,以维持设备的正常工作。

    兼容性和支持


    ESDSLC0524F 与市面上常见的电子元器件具有良好的兼容性。MCC提供了详细的安装指南和技术支持文档,用户可以通过其官方网站获取这些资料。此外,对于购买该器件的客户,MCC承诺提供优质的售后服务和技术支持。

    常见问题与解决方案


    1. 问:设备出现频繁重启,可能是什么原因?
    - 答:检查是否有静电放电现象。使用防静电手环操作,并确保电路板良好接地。
    2. 问:设备出现信号传输不稳定的情况,怎么办?
    - 答:检查 I/O 线路的接线和接地是否正确。必要时可以更换 ESDSLC0524F,以提高信号传输稳定性。
    3. 问:设备运行过程中出现过热现象,如何解决?
    - 答:检查散热系统是否正常工作,确认设备是否工作在允许的工作温度范围内。如有需要,增加外部散热措施,确保设备保持在安全温度范围内运行。

    总结和推荐


    ESDSLC0524F 是一款高效可靠的静电放电保护器件,具有紧凑的封装、广泛的温度适用范围和出色的抗静电和冲击波防护能力。它在工业控制、通信和汽车电子等多个领域都有显著的应用效果。如果您的项目需要对关键I/O线路进行有效的保护,且在严苛环境中工作,这款器件将是不错的选择。

ESDSLC0524F-TP参数

参数
工作电压 -
箝位电压 15V
击穿电压 6.1V
峰值脉冲电流 5A
峰值脉冲功率 150W
极性 -
10-XFDFN
通用封装 XFDFN-10
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESDSLC0524F-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

ESDSLC0524F-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 MICRO COMMERCIAL COMPONENTS ESDSLC0524F-TP ESDSLC0524F-TP数据手册

ESDSLC0524F-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
