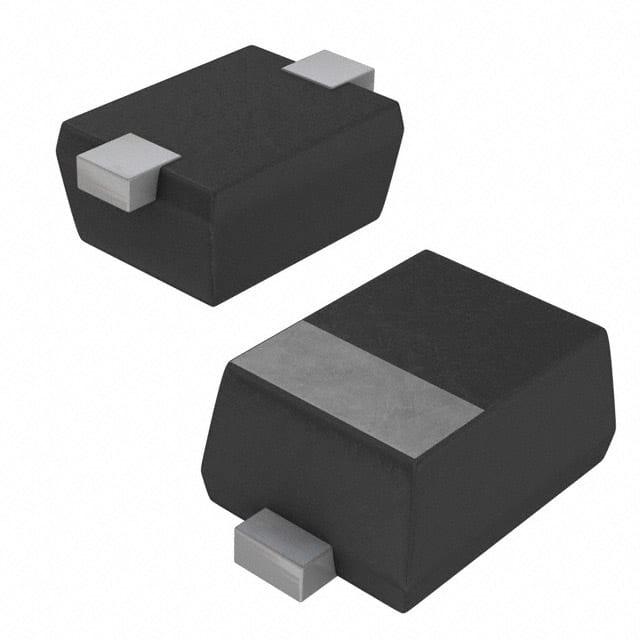

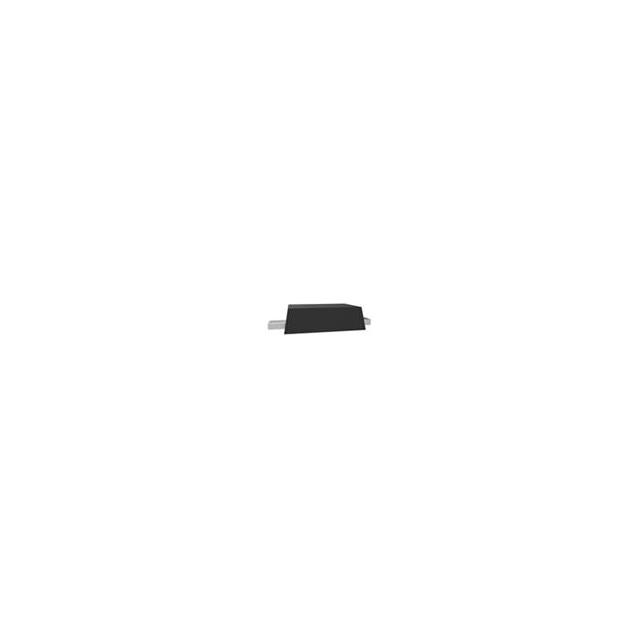

ESDLC5V0D9B-TP

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 80W 5.6V SOD-923 贴片安装
供应商型号: ESDLC5V0D9B-TP MCC ESD 5V CJ: 2.1PF SOD-923
供应商: 国内现货
标准整包数: 8000
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 ESDLC5V0D9B-TP

ESDLC5V0D9B-TP概述

    电子元器件产品技术手册解析:ESD保护二极管ESDLC5V0D9B

    1. 产品简介


    ESDLC5V0D9B 是一款由MCC(Micro Commercial Components)推出的高性能静电放电(ESD)保护二极管,专为敏感电子电路设计。此产品具备出色的瞬态电压抑制能力,广泛应用于通信设备、消费电子、工业控制等领域,特别适合需要高效ESD防护的高速信号线路保护。其典型额定工作温度范围为-55°C至+150°C,能够在恶劣环境下稳定运行,确保系统可靠性。

    2. 技术参数


    以下是ESDLC5V0D9B的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | -55 | - | +150 | °C |
    | 存储温度范围 | -55 | - | +150 | °C |
    | 峰值脉冲电流(8/20μs) | - | - | 80 | W |
    | 最大反向工作电压 | 5 | - | - | V |
    | 击穿电压 | - | 5.6-6.7 | 7.8 | V |
    | 反向漏电流 | - | - | 1 | μA |
    | 容量(VR=0V, f=1MHz) | - | 2.1 | - | pF |
    内部结构:采用先进的二极管结构设计,能够快速响应ESD冲击。
    尺寸规格(单位:mm):
    - 长度:0.30
    - 最大宽度:0.90
    - 引脚间距:0.40

    3. 产品特点和优势


    - 优异的钳位能力:在峰值脉冲条件下,钳位电压可保持在较低水平(<80V),有效降低对后端器件的影响。
    - 超低漏电流:典型漏电流仅为1μA,在正常工作情况下几乎无能量损失。
    - 快速响应时间:响应速度低于1ns,适合高频率信号线路保护。
    - 高可靠性:符合UL 94 V-0阻燃等级,通过AEC-Q101标准认证,适用于严苛环境。
    - 绿色环保:可提供无卤素(Halogen-Free)版本,满足RoHS要求。

    4. 应用案例和使用建议


    ESDLC5V0D9B常用于以下应用场景:
    1. 通信设备:如路由器、交换机的以太网接口保护。
    2. 消费电子产品:手机、平板电脑的USB接口防护。
    3. 工业控制设备:PLC输入/输出模块的保护。
    使用建议:
    - 在使用时需注意正负引脚连接方向,避免因极性接反导致损坏。
    - 考虑到散热问题,在高温环境下建议降额使用,参考脉冲降额曲线(图2)。
    - 若需要更高ESD防护等级,可通过并联多个器件提升整体防护能力。

    5. 兼容性和支持


    - 兼容性:支持SOD-923封装,通用性强,易于替换同类产品。
    - 支持服务:MCC提供全面的技术文档支持,包括详细的选型指南及应用电路图,用户可通过官网获取最新的软件工具和驱动程序。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查是否超过最大工作电压。 |
    | 响应时间慢 | 确保引线长度足够短,减少寄生电感。|
    | 钳位电压超出预期 | 重新确认电路布局是否合理,调整外围元件匹配。|

    7. 总结和推荐


    ESDLC5V0D9B 以其出色的瞬态响应速度、低漏电流和高可靠性,在同类产品中表现优异,是保障敏感电路安全的理想选择。此外,其环保特性使其成为绿色设计的优选材料。
    推荐指数:★★★★★
    适用场景广泛,性价比高,尤其推荐用于高频信号线路的ESD防护需求。建议优先选择无卤素版本,以满足严格的环保法规要求。
    联系MCC官方获取更多技术支持和样品申请信息!

ESDLC5V0D9B-TP参数

参数
工作电压 5V
箝位电压 -
击穿电压 5.6V
峰值脉冲电流 -
峰值脉冲功率 80W
极性 -
850μm(Max)
SOD-923
200μm(Max)
通用封装 SOD-923
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
