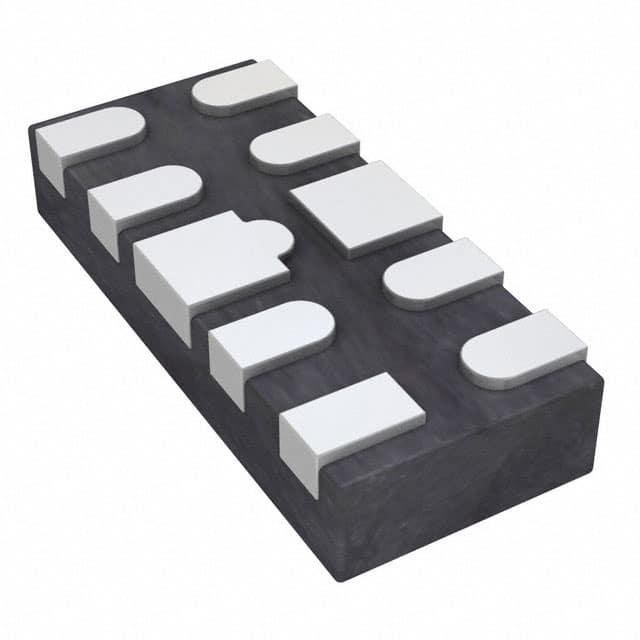

ESDLC5V0DFN10-TP

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 双向 150W 5A 28V 6V XFDFN-10 贴片安装
供应商型号: F-ESDLC5V0DFN10-TP
供应商: 海外现货
标准整包数: 3000
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 ESDLC5V0DFN10-TP

ESDLC5V0DFN10-TP概述


    产品简介


    Micro Commercial Components(MCC)的ESDLC5V0DFN10是一款高性能瞬态电压抑制二极管(TVS)模块,专为ESD保护设计。其主要用途是保护通信设备、消费电子产品、工业控制系统和其他需要抗静电放电能力的设备。该产品采用小型化封装(DFN10),能够在紧凑空间内提供强大的防护功能。
    产品类型:瞬态电压抑制二极管
    主要功能:
    - ESD保护(符合IEC 61000-4-2标准,峰值接触放电电压可达±15kV)。
    - 防护多条I/O线路(4条输入线和4条输出线)。
    应用领域:通信设备、计算机接口、网络设备、工业控制、消费电子等。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向工作电压 | VRWM | 5 V |
    | 反向击穿电压 | VBR | 6 V |
    | 反向漏电流 | IR 1 µA | V=5V, T=25°C |
    | 每通道寄生电容 | CJ | 0.5 0.9 | pF |
    | 峰值脉冲功率(8/20µs) | PPK 150 W |
    | 持续电流(长期) | IPP | 0% | 100% | 110% | % rated IP |
    | 最高结温 | Tj, Tstg | -55 150 | °C |

    产品特点和优势


    1. 小型封装:采用DFN10封装,尺寸仅为2.4mm x 2.6mm,有效节省电路板空间。
    2. 高可靠性:具有高耐热性和UL 94 V-0阻燃等级,确保设备的安全性和稳定性。
    3. 低钳位电压:在1A和5A峰值电流下,钳位电压分别为12.5V和28V,显著降低瞬态电压对设备的影响。
    4. 多次保护能力:可承受多次ESD冲击,提供长期可靠的保护。
    5. 环保特性:无铅无卤设计,RoHS合规,且支持定制无卤素版本(加后缀"-HF")。

    应用案例和使用建议


    典型应用场景:
    - USB端口、HDMI接口、音频接口的ESD防护。
    - 工业控制系统的信号线保护。
    - 消费电子产品(如智能手机、平板电脑)的多线路保护。
    使用建议:
    - 尽量将TVS二极管靠近需保护的端口安装,以减少引线电感影响。
    - 确保地线连接短而宽,避免额外的寄生电感。
    - 在多线路系统中,建议单独为每条线路分配TVS保护元件,提升整体防护效果。

    兼容性和支持


    - 兼容性:ESDLC5V0DFN10与主流IC和接口芯片兼容,适用于广泛的应用场景。
    - 支持与维护:Micro Commercial Components提供全面的技术文档和支持服务,包括PDF手册和在线技术支持。产品由Mouser Electronics等授权分销商供应,确保正品渠道购买。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | ESD防护效果不足 | 确认TVS二极管型号是否匹配具体应用场景需求。 |
    | 静电现象频繁发生 | 检查地线连接是否良好,避免过长或高阻抗路径。 |
    | 设备无法正常工作 | 检查TVS是否损坏,若损坏需更换同型号产品。 |

    总结和推荐


    综合评价:
    ESDLC5V0DFN10凭借其卓越的ESD防护性能、紧凑的封装设计和可靠的环保特性,成为通信和消费电子领域的理想选择。其高效的脉冲处理能力和低钳位电压能够有效保护敏感电子设备免受瞬态电压损害。
    推荐指数:★★★★★
    适用范围:广泛应用于消费电子、通信设备及工业控制领域。对于追求高可靠性和小尺寸设计的项目,该产品是一个非常值得推荐的选择。

ESDLC5V0DFN10-TP参数

参数
极性 双向
工作电压 5V
箝位电压 28V
击穿电压 6V
峰值脉冲电流 5A
峰值脉冲功率 150W
2.6mm(Max)
10-XFDFN
600μm(Max)
通用封装 XFDFN-10
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ESDLC5V0DFN10-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

ESDLC5V0DFN10-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 MICRO COMMERCIAL COMPONENTS ESDLC5V0DFN10-TP ESDLC5V0DFN10-TP数据手册

ESDLC5V0DFN10-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1146 ¥ 0.9705
6000+ $ 0.1136 ¥ 0.9618
9000+ $ 0.1125 ¥ 0.9531
库存: 18000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2911.5
直接购买
加入购物车
