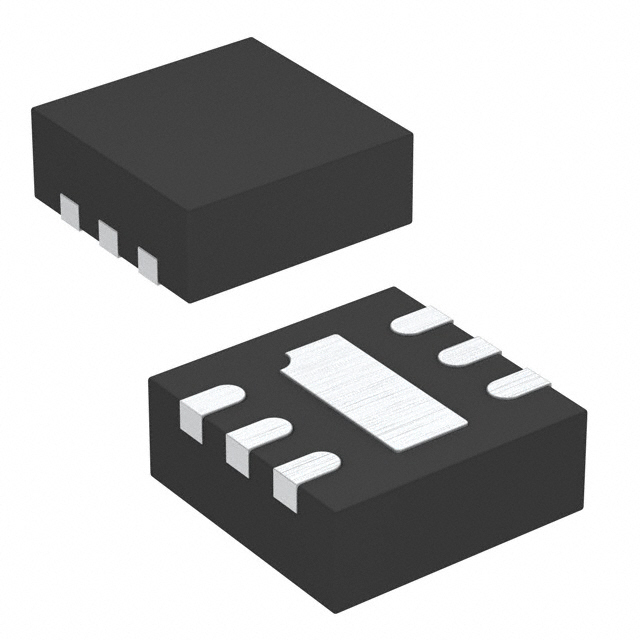

XR46084EHTR-ADJ

产品分类: AC-DC稳压器
厂牌: MAXLINEAR
产品描述: 80V 80V No DFN 导线安装,贴片安装 2mm(长度)*2mm(宽度)
供应商型号: UA-XR46084EHTR-ADJ
供应商: 海外现货
标准整包数: 3000
MAXLINEAR AC-DC稳压器 XR46084EHTR-ADJ

XR46084EHTR-ADJ概述


    产品简介


    iML8684是一款三端电流控制器(Three Terminal Current Controller,简称TTCC),主要用于调节通过LED串的电流。其设计核心在于实现LED驱动的高效性、紧凑性及灵活性。这款产品适用于多种交流电压源的照明应用,特别是需要周期性电源输入的场景。此外,iML8684能够替代传统的白炽灯和线型荧光灯,适合用于各种高要求的应用场景,例如AC LED照明引擎、LED灯泡、LED筒灯和天花板灯等。

    技术参数


    以下为iML8684的主要技术规格和技术性能指标:
    | 参数名称 | 值/范围 | 单位 |
    |
    | 输入电压 | 3 ~ 80 | V |
    | 最大输出电流 | 150 | mA |
    | 工作温度范围 | -40 ~ 110 | °C |
    | 存储温度范围 | -55 ~ 150 | °C |
    | 引脚间绝对最大电压差 | -0.3 ~ 88 | V |
    | 引脚间最大工作电压差 | -0.3 ~ 1 | V |
    | 热保护触发温度 | 120 ~ 130 | °C |
    | 滴漏电压 | 2.8 ~ 3.8 | V |
    | 节点温度极限 | 165 | °C |
    特点:
    - 支持多种模式调节电流(模式0至模式3)。
    - 模块化设计允许根据外部电阻调整调节电流。
    - 可支持高达88V的输入电压。
    - 高功率因数(PF)和低总谐波失真(THD)。

    产品特点和优势


    iML8684的主要优势包括:
    1. 高效率:采用无电解电容设计,减少能量损耗,提高整体效率。
    2. 高灵活性:支持不同的PCB布局和多种芯片配置,便于定制化需求。
    3. 可靠性强:热保护和过温保护功能有效延长产品寿命。
    4. 易于集成:与现有的LED驱动电路高度兼容,便于系统整合。
    5. 广泛应用:适合用于AC LED照明、筒灯、天花板灯等多种照明产品。
    这些特性使其在市场上具有显著的竞争优势,特别是在注重能效和成本控制的应用场景中表现尤为突出。

    应用案例和使用建议


    应用案例:
    1. 10W LED灯引擎:该设计使用三个并行的iML8684芯片,分别调节三个LED模块,总功率达到10W,且功率因数(PF)达到0.98,总谐波失真(THD)仅为16%。
    2. 交流LED照明引擎:通过外接电感和限流电阻,实现稳定的恒流驱动,满足不同电压输入的需求。
    使用建议:
    - 优化散热设计:建议在电路板上增加铜箔以增强散热效果,并将芯片的散热垫连接到引脚K上。
    - 合理选择模式:根据实际负载电流需求,选择合适的模式和对应的芯片型号(如C系列、D系列或ADJ可调模式)。
    - 遵循降额原则:根据最高电流设定适当降低LED的正向电压,避免过载。

    兼容性和支持


    iML8684具有良好的兼容性,可以与其他LED驱动器或控制芯片无缝协作。厂商Exar提供了详尽的技术文档和支持服务,包括应用电路设计指导、产品选型建议和客户技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 芯片过热保护启动 | 检查电路散热设计是否合理,并进行优化。 |
    | 输出电流不稳定 | 确认外部电阻值是否正确匹配,重新计算。 |
    | 驱动不一致 | 校验芯片型号和模式设置是否符合应用需求。|

    总结和推荐


    总体而言,iML8684三端电流控制器以其高效的性能、灵活的设计和强大的兼容性,在LED照明行业中表现出色。它特别适合用于需要高功率因数和低谐波失真的应用场景。我们强烈推荐该产品给需要高效LED驱动解决方案的工程师和设计师。

XR46084EHTR-ADJ参数

参数
内部开关 No
最小输入电压 80V
最大输入电压 80V
最小输出电压 -
隔离 -
功率 -
击穿电压 -
故障保护 -
最大输出电压 -
输出电流 -
占空比 -
拓扑 -
开关频率 -
电压 - 电源(Vcc/Vdd) -
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 导线安装,贴片安装
零件状态 最后售卖
包装方式 卷带包装
