首页  >  产品百科  >  XR20M1170IG16

XR20M1170IG16

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 16Mbps 是 是 I2C,RS485,SPI 1.62V 3.63V 64B TSSOP-16 贴片安装 5mm*4.4mm*1mm
供应商型号: CSJ-ST28707204
供应商: 海外现货
标准整包数: 1

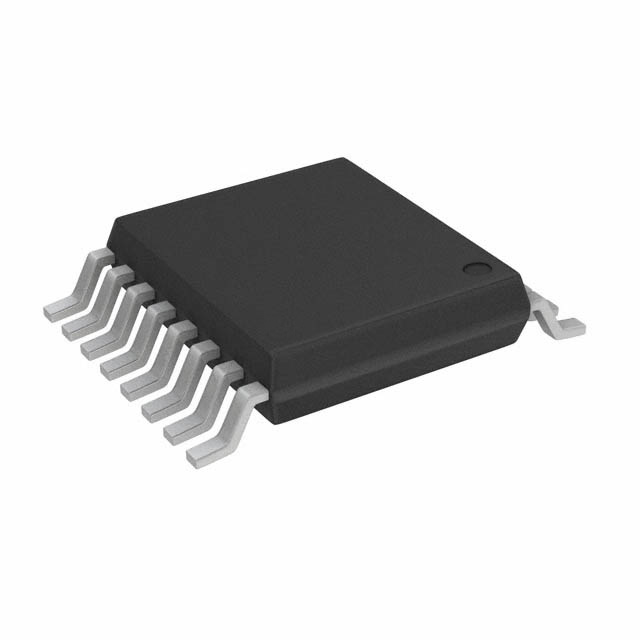

MAXLINEAR 通用异步收发器(UART) XR20M1170IG16

XR20M1170IG16概述

    XR20M1170 I2C/SPI UART with 64-Byte FIFO

    1. 产品简介


    产品类型:XR20M1170 是一款高性能的通用异步收发器(UART),集成有64字节的发送和接收FIFO,可选配I2C/SPI接口。
    主要功能:用于低电压、高速度的数据通信系统,提供16位寄存器配置,支持硬件和软件流控制机制,自动半双工RS-485方向控制信号,内置红外编码解码器(IrDA 1.0和1.1)。
    应用领域:适用于便携式设备、电池驱动装置、蜂窝数据设备以及工厂自动化和过程控制系统。

    2. 技术参数


    - 电源电压:1.62V至3.63V
    - 数据速率:
    - 在3.3V时可达16Mbps(4倍采样时钟)
    - 在2.5V时可达12.5Mbps(4倍采样时钟)
    - 在1.8V时可达8Mbps(4倍采样时钟)
    - FIFO深度:64字节(发送和接收)
    - 采样率:8倍或4倍
    - 支持的电气特性:I2C/Fast-mode(最高400kbps)、SPI(最高5Mbps)
    - 操作温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 高数据传输率:通过4倍内部采样时钟,最高可达16Mbps。
    - 大容量FIFO:64字节的发送和接收FIFO允许减少中断服务时间,提高外部处理器的效率。
    - 多种接口选择:I2C和SPI两种接口,适应不同的通信需求。
    - 丰富的功能集:包括自动硬件和软件流控制、红外编码解码、低功耗睡眠模式等。

    4. 应用案例和使用建议


    应用案例:
    - 便携式医疗设备,例如血氧仪和心电图机。
    - 智能手机和平板电脑中的数据通信模块。
    - 工业自动化设备中的传感器通信模块。
    使用建议:
    - 在低电压应用中,确保电源稳定以保证数据传输的可靠性。
    - 使用I2C接口时,建议采用低速模式,确保通信稳定性。
    - 在多通道系统中,启用FIFO触发中断和自动硬件/软件流控制,以最大化数据吞吐量。

    5. 兼容性和支持


    - 兼容性:可与多种主控制器和系统板兼容,支持I2C和SPI接口。
    - 技术支持:厂商提供详尽的技术文档和客户支持,包括在线论坛和技术热线。

    6. 常见问题与解决方案


    - 问题1:接收到的数据出现错误。
    - 解决方法:检查系统时钟和电源电压是否稳定,尝试调整接收FIFO的触发级别。
    - 问题2:设备无法正常复位。
    - 解决方法:确认RESET#引脚已正确连接并检查引脚是否收到有效的低电平脉冲。
    - 问题3:系统间通信不稳定。
    - 解决方法:确认所有通信线连接无误,检查I2C或SPI地址设置是否正确。

    7. 总结和推荐


    总结:XR20M1170是一款具有高性能、多功能和高可靠性特点的UART,适合各种低电压、高速度的数据通信应用。其64字节的FIFO和自动流控制机制显著提高了系统的效率和响应速度。
    推荐:鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高速、可靠数据通信的项目中使用XR20M1170。它不仅能够满足复杂应用场景的需求,还能显著提升整体系统的性能。

XR20M1170IG16参数

参数
收发器数量 -
通道数量 -
支持协议 I2C,RS485,SPI
带 IrDA 编码器/解码器 -
最大工作供电电压 3.63V
接收器数量 -
带假起始位检测
FIFO大小 64B
带调制解调器控制 -
最小工作供电电压 1.62V
典型供电电流 -
数据速率 16Mbps
带自动流量控制
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOP-16
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

XR20M1170IG16厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR20M1170IG16数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR20M1170IG16 XR20M1170IG16数据手册

XR20M1170IG16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.439 ¥ 46.0683
库存: 38
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.06
直接购买
加入购物车
