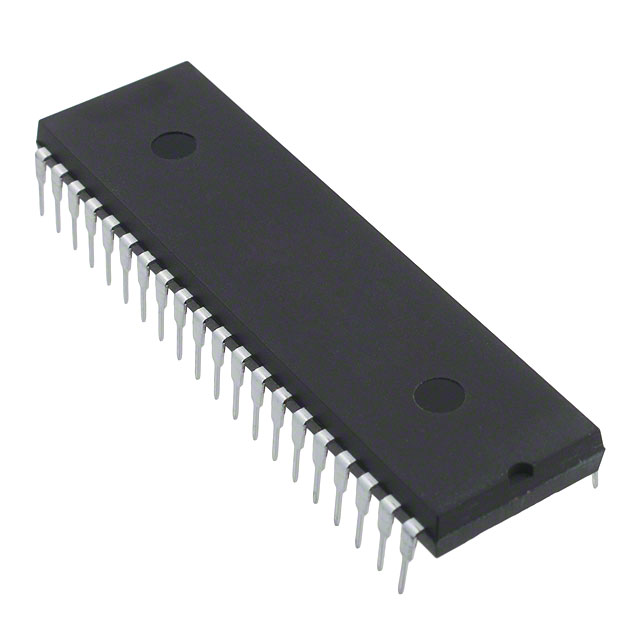

XR68C681P-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 1Mbps 否 否 2,DUART 4.75V 5.25V 3B PDIP-40 通孔安装
供应商型号: XR68C681P-F-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR68C681P-F

XR68C681P-F概述

    XR68C681 技术手册解析

    1. 产品简介


    XR68C681 是一种双通道异步收发器(DUART),主要用于实现高速的数据传输和控制功能。它集成了两个独立的UART通道,每个通道都支持全双工通信模式。此器件广泛应用于嵌入式系统、工业自动化、通讯设备等领域。

    2. 技术参数


    - 工作温度范围:0°C 至 70°C
    - 供电电压:5V ± 5%
    - 总线接口:八位三态数据总线(3-state data bus)
    - 信号接口:收发数据、时钟、中断、复位等
    - 电气特性:详见手册中的电气特性章节
    - 封装形式:40针PDIP、44针PLCC

    3. 产品特点和优势


    - 高性能:集成两个独立UART通道,提供高速数据传输能力。
    - 多功能:包含多种控制引脚和接口,支持多种操作模式,如外部时钟输入等。
    - 可靠性:绝对最大额定值和电气特性设计保证了其在不同环境下的可靠运行。
    - 适用性强:广泛适用于嵌入式系统、通讯设备等领域,可以满足不同场景的应用需求。

    4. 应用案例和使用建议


    - 嵌入式系统:作为系统中的通讯模块,用于设备间的快速数据交换。
    - 工业自动化:在复杂的工业环境中,能够稳定地进行数据传输和处理。
    - 通讯设备:提供高效的数据交换,增强系统的通讯性能。

    使用建议:根据具体的应用场景选择合适的封装形式,如嵌入式系统可以选择40针PDIP封装;对于空间有限的设计,则可选择44针PLCC封装。同时,需要确保供电电压在5V ± 5%范围内以确保正常工作。

    5. 兼容性和支持


    - 兼容性:XR68C681支持与各种标准微处理器和其他外围设备的无缝对接。
    - 支持和维护:用户手册提供了详尽的技术支持,厂商提供全面的技术支持服务,帮助用户解决问题。

    6. 常见问题与解决方案


    - Q: 无法正常接收数据
    - A: 检查电源电压是否在规定范围内,检查信号线连接是否正确。
    - Q: 发送数据不稳定
    - A: 检查发送端的电源稳定性,确认传输速率是否超过器件的最大允许值。
    - Q: 设备无法正常复位
    - A: 确认复位信号引脚是否连接正确,且复位时间是否足够长。

    7. 总结和推荐


    XR68C681凭借其高性能和多功能特性,在嵌入式系统、工业自动化、通讯设备等领域具有广泛应用。其高可靠性、良好的兼容性和全面的技术支持使其成为众多工程师的首选。建议在相关项目中优先考虑使用。

XR68C681P-F参数

参数
典型供电电流 -
最小工作供电电压 4.75V
带自动流量控制
支持协议 -
带调制解调器控制 -
FIFO大小 3B
带假起始位检测
数据速率 1Mbps
接收器数量 -
最大工作供电电压 5.25V
带 IrDA 编码器/解码器 -
通道数量 2,DUART
收发器数量 -
53.21mm(Max)
14.73mm(Max)
4.95mm(Max)
通用封装 PDIP-40
安装方式 通孔安装
包装方式 管装
