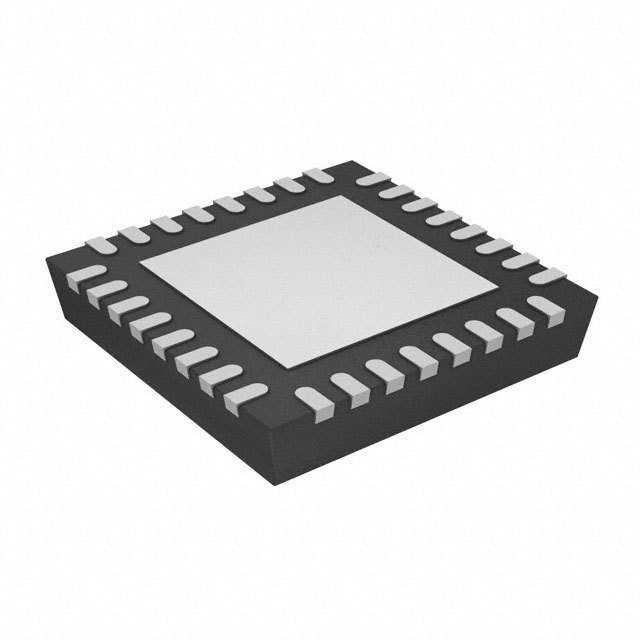

XR16M2750IL32-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 8Mbps 是 是 是 是 2.5mA RS232,RS485 2,DUART 1.62V 3.63V 64B 贴片安装
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 通用异步收发器(UART) XR16M2750IL32-F

XR16M2750IL32-F概述

    XR16M2750 高性能双UART芯片技术手册

    产品简介


    XR16M2750 是一款高性能双通用异步收发器(DUART),专为低电压和高速数据通信系统设计。该器件集成了两个独立控制的UART通道,每个通道都具备64字节的发送和接收FIFO。此外,它还支持多种高级功能,如可编程FIFO触发水平、自动硬件和软件流控制、自动半双工RS-485方向控制输出以及完整的调制解调器接口。

    技术参数


    - 供电电压: 1.62V 至 3.63V
    - 工作频率:
    - 在3.3V下最高可达8Mbps
    - 在2.5V下最高可达6.25Mbps
    - 在1.8V下最高可达4Mbps
    - 数据传输速率: 支持高达8Mbps的数据传输速率(3.3V时)
    - 波特率生成器: 可编程分频器,提供8X和16X采样时钟
    - FIFO容量: 每个通道具有64字节的发送和接收FIFO
    - 触发水平设置: 可编程发送和接收FIFO触发水平
    - 兼容性: 兼容EXAR的XR16V2750和TI的TL16C752B
    - 工作温度范围: -40°C 至 +85°C
    - 封装形式: 48-TQFP 和 32-QFN

    产品特点和优势


    - 低电压操作: 支持1.62V至3.63V宽电压范围,适合低电压系统设计。
    - 大容量FIFO: 每个通道拥有64字节的发送和接收FIFO,减少了CPU处理中断的时间。
    - 高级流控制: 自动硬件和软件流控制机制确保高效的数据传输,无需外部硬件干预。
    - 多功能接口: 包括半双工RS-485方向控制、红外编解码支持和全面的调制解调器接口。
    - 自动唤醒: 支持低功耗模式,当系统不活跃时进入睡眠状态,减少功耗。
    - 内部自检: 内置回环测试功能,方便系统诊断。

    应用案例和使用建议


    - 便携式设备: 适用于需要高效数据传输的移动设备,如智能穿戴设备、手持终端等。
    - 电信网络路由器: 在复杂的数据交换中心,高数据吞吐量和低延迟是关键需求。
    - 工厂自动化: 在工业环境中,XR16M2750可以作为可靠的通信接口,提高系统响应速度和稳定性。
    - 使用建议: 确保所有连接信号稳态后,尽量减少外部信号干扰。在高数据速率操作时,注意外部接口是否能够维持正确的空闲电平以避免误判。

    兼容性和支持


    - 兼容性: 该器件兼容现有的16C550 UART标准,并且与其他主流厂商的器件(如TI的TL16C752B)也兼容。
    - 技术支持: EXAR公司提供详尽的技术文档和支持热线(uarttechsupport@exar.com),对于特定问题可以及时获得专业解答。

    常见问题与解决方案


    - Q1: 如何实现自动RTS流控制?
    - A1: 设置EFR寄存器的位6,并通过控制MCR寄存器的位1来启动自动RTS功能。
    - Q2: 接收FIFO数据超时时如何处理?
    - A2: 通过软件配置相应的FIFO触发水平并启用接收FIFO中断。
    - Q3: 如何配置红外模式下的接收信号?
    - A3: 设置MCR寄存器的位6启用红外模式,并通过配置FCTR寄存器的位2选择适当的信号极性。

    总结和推荐


    XR16M2750 集成度高,功能强大,特别适合对低功耗和高数据传输效率要求高的应用场景。其先进的FIFO管理和高效的流控制机制使其在便携式设备和工业自动化等领域表现优异。如果您需要一个高效稳定的通信接口,强烈推荐使用XR16M2750。

XR16M2750IL32-F参数

参数
FIFO大小 64B
带调制解调器控制
支持协议 RS232,RS485
最小工作供电电压 1.62V
带假起始位检测
带 IrDA 编码器/解码器
收发器数量 -
最大工作供电电压 3.63V
数据速率 8Mbps
典型供电电流 2.5mA
接收器数量 -
带自动流量控制
通道数量 2,DUART
安装方式 贴片安装
零件状态 在售

XR16M2750IL32-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16M2750IL32-F数据手册
