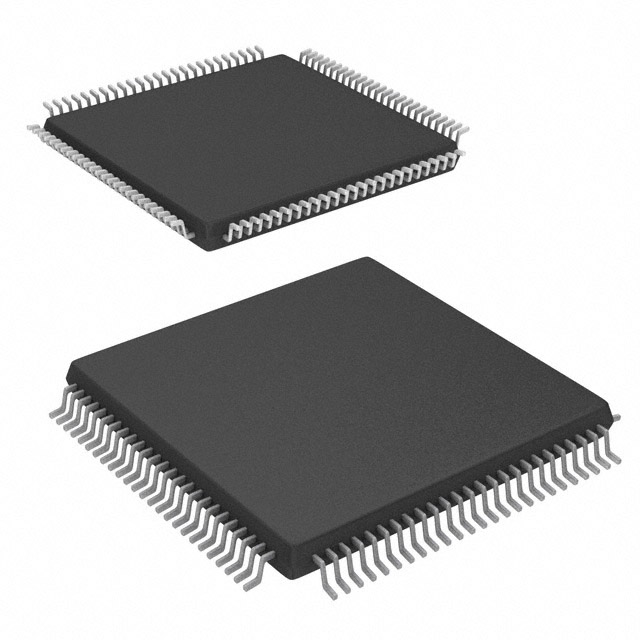

XR17D152CM-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: MaxLinear UART, TQFP封装, 100引脚
供应商型号: 1016-1288-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR17D152CM-F

XR17D152CM-F概述

    XR17D152:高性能双PCI UART

    产品简介


    XR17D152 是由Exar公司生产的一款适用于PCI总线的高性能双串行通信芯片。它作为PCI总线的通用异步收发器(UART),被广泛应用于需要高速串行数据传输的应用场景中。该芯片集成了两个完全独立的UART通道,具备多种功能,如硬件和软件流控制、红外编码解码等,能够满足多种现代通信系统的需求。其主要应用领域包括:
    - 网络管理
    - 工厂自动化和过程控制
    - 以太网网络到串行端口的转换
    - POS(销售点)系统
    - 多串行端口RS-232/RS-422/RS-485卡

    技术参数


    - 兼容电压:3.3V 和 5V
    - PCI总线标准:32位,最高时钟频率33.34MHz
    - 传输速率:最高可达6.25Mbps(在8倍采样率下)
    - 集成FIFO:每个通道配备64字节发送和接收FIFO
    - 自动流控制:支持自动硬件(RTS/CTS 或 DTR/DSR)和软件(Xon/Xoff)流控制
    - 红外接口:符合IrDA 1.0标准
    - 多用途输入输出:8个可编程多功能引脚
    - 定时器/计数器:16位定时器/计数器
    - 功耗模式:支持睡眠模式并可自动唤醒
    - 封装:100针TQFP封装,尺寸为14x14x1.0 mm

    产品特点和优势


    XR17D152 的独特功能和优势包括:
    - 高集成度:单芯片实现两个完全独立的UART通道,简化系统设计。
    - 通用PCI总线接口:支持3.3V和5V电压,确保与各种PCI总线系统兼容。
    - 高速数据传输:通过32位PCI总线接口,数据传输速度高达132MB/s,相比传统的8位ISA总线提高了16倍。
    - 灵活的流控制:提供多种流控制机制,确保数据传输的可靠性。
    - 内置定时器和计数器:可用于监控和控制数据流量。
    - 多用途输入输出引脚:增加了系统的灵活性和可扩展性。

    应用案例和使用建议


    根据手册中的应用场景,XR17D152 可用于以下几个方面:
    - 网络管理:在网络管理系统中,XR17D152 可以作为多个串行端口的数据处理单元,支持快速数据传输和多种协议转换。
    - 工厂自动化:在工厂自动化系统中,XR17D152 可以用于传感器数据的高速采集和传输。
    - POS系统:在POS系统中,XR17D152 可以用于多通道的数据交换,提升系统响应速度。
    使用建议:
    - 在使用XR17D152时,确保配置正确的电源电压,以保证芯片正常工作。
    - 利用芯片的自动流控制功能,优化数据传输效率。
    - 结合定时器和计数器功能,实现更复杂的数据处理逻辑。

    兼容性和支持


    - 兼容性:XR17D152 支持3.3V和5V电压,适用于各类PCI总线系统。
    - 支持和维护:Exar公司提供了详细的技术手册和文档支持,确保用户能够顺利进行开发和部署。

    常见问题与解决方案


    - 问题1:数据传输不稳定。
    - 解决方法:检查电源电压是否正确,确认所有流控制设置正确无误。
    - 问题2:无法实现自动唤醒功能。
    - 解决方法:确保睡眠模式下的引脚配置正确,并检查相关寄存器设置。

    总结和推荐


    XR17D152是一款高性能、高度集成的双PCI UART,适用于多种现代通信系统需求。其高速数据传输能力和丰富的功能使其在工业自动化、网络管理和POS系统等领域表现出色。结合良好的技术支持和广泛的兼容性,XR17D152无疑是这些领域的理想选择。推荐用户在需要高速、可靠串行通信的场合考虑使用此芯片。

XR17D152CM-F参数

参数
接收器数量 -
通道数量 2,DUART
带假起始位检测
最小工作供电电压 3.3V
带自动流量控制
典型供电电流 4mA
FIFO大小 64B
数据速率 6.25Mbps
最大工作供电电压 5.5V
支持协议 RS485
带 IrDA 编码器/解码器
带调制解调器控制 -
收发器数量 -
长*宽*高 14.1mm*14.1mm*1.05mm
通用封装 QFP
安装方式 贴片安装
应用等级 商用级
零件状态 最后售卖
包装方式 托盘

XR17D152CM-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR17D152CM-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR17D152CM-F XR17D152CM-F数据手册

XR17D152CM-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.112 ¥ 282.7032
10+ $ 27.6505 ¥ 229.1534
90+ $ 24.3748 ¥ 202.0064
270+ $ 23.3559 ¥ 193.5617
450+ $ 22.979 ¥ 190.4387
库存: 1173
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 282.7
直接购买
加入购物车
