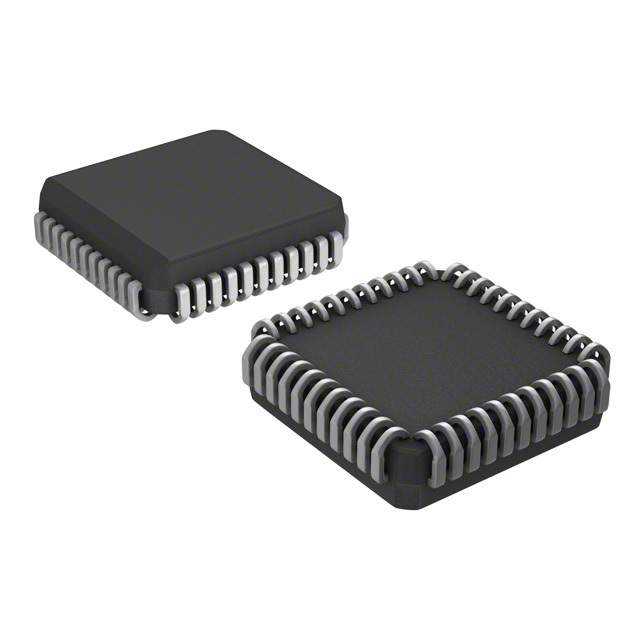

XR68C192CJ-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 230.4Kbps 是 2,DUART 2.97V 5.5V 16B 贴片安装
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 通用异步收发器(UART) XR68C192CJ-F

XR68C192CJ-F概述


    产品简介


    XR68C92/192 是一款高性能的双通道通用异步收发器(UART),由 EXAR Corporation 设计生产。它配备了 8 字节(XR68C92)或 16 字节(XR68C192)的发送和接收 FIFO 缓冲区,使其在处理高数据速率通信时表现出色。XR68C92/192 是 XR68C681 和 Philips SCC68692 UART 的改进版本,具有更快的数据访问速度和更多功能增强。该器件广泛应用于工业控制、通信设备、嵌入式系统以及需要高效串行数据传输的领域。

    技术参数


    | 参数 | 描述 |

    | 封装类型 | PLCC、PDIP、LQFP |
    | 工作温度范围 | -40°C 至 +85°C |
    | 数据位长度 | 5、6、7、8 位可编程 |
    | 奇偶校验模式 | 支持奇偶校验检测 |
    | 波特率支持 | 标准波特率:50bps 至 230.4kbps;非标准最高达 1Mbps |
    | FIFO 大小 | XR68C92:8 字节;XR68C192:16 字节 |
    | 内部时钟源 | 晶振输入、外部时钟 |
    | 输出触发水平 | 可编程 |
    | 看门狗定时器 | 提供 |
    | 工作电压范围 | 2.97V 至 5.5V |
    | 并口操作支持 | 标准 8 位并行数据总线 |
    | 集成定时器 | 16 位可编程定时器 |

    产品特点和优势


    1. 强大的性能:提供 8 或 16 字节 FIFO 缓冲区,适合高吞吐量需求。
    2. 多功能支持:支持多种波特率、奇偶校验和字符长度设置。
    3. 低功耗设计:采用先进的 CMOS 工艺,确保在降低功耗的同时实现高速运行。
    4. 扩展功能:具备看门狗定时器、多用途输入输出端口以及可编程定时器,增强了设备的灵活性和可靠性。
    5. 兼容性强:兼容 XR68C681 和 Philips SCC68692,易于替换现有硬件。

    应用案例和使用建议


    XR68C92/192 的典型应用包括工业通信网关、医疗设备、智能家居以及联网设备等。例如,在工业控制系统中,XR68C92/192 可用于协调多个远程设备的数据交换。
    使用建议:
    - 在选择晶振时,建议使用 3.6864 MHz 的晶振以获得最佳的波特率精度。
    - 使用 FIFO 功能来缓冲大量数据,避免因串口中断而影响系统性能。
    - 设置适当的触发阈值和错误检测机制以提高通信稳定性。

    兼容性和支持


    XR68C92/192 提供多种封装选项,如 PLCC、PDIP 和 LQFP,便于适应不同的电路板布局需求。EXAR Corporation 提供详尽的技术文档和良好的技术支持服务,确保客户能够顺利集成此芯片到他们的设计中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 波特率不稳定 | 检查晶振连接是否正确,重新配置波特率寄存器。 |
    | 数据传输频繁丢失 | 增大 FIFO 缓冲区大小或调整触发水平。 |
    | 芯片无法正常复位 | 确保 -RESET 引脚保持足够时间的低电平状态。 |

    总结和推荐


    XR68C92/192 是一款高度可靠且功能丰富的双通道 UART,适合需要高性能串行通信的应用场景。凭借其出色的特性,如 FIFO 支持、多种波特率选择、低功耗和丰富的功能集,它在工业自动化、通信设备和嵌入式系统中表现出色。强烈推荐将其用于需要高性能和灵活性的项目中。如果您正在寻找一个强大且易用的 UART 芯片,XR68C92/192 是您的理想选择。

XR68C192CJ-F参数

参数
支持协议 -
典型供电电流 -
接收器数量 -
收发器数量 -
最小工作供电电压 2.97V
最大工作供电电压 5.5V
带调制解调器控制 -
带自动流量控制
FIFO大小 16B
数据速率 230.4Kbps
带假起始位检测 -
带 IrDA 编码器/解码器 -
通道数量 2,DUART
安装方式 贴片安装
零件状态 在售

XR68C192CJ-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR68C192CJ-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR68C192CJ-F XR68C192CJ-F数据手册

XR68C192CJ-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
