XR68M752IM48-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 16Mbps 是 是 是 是 500μA,1mA,2mA RS232,RS422,RS485 2,DUART 1.62V 3.63V 64B QFP 贴片安装
供应商型号: XR68M752IM48-F
供应商: Avnet
标准整包数: 1

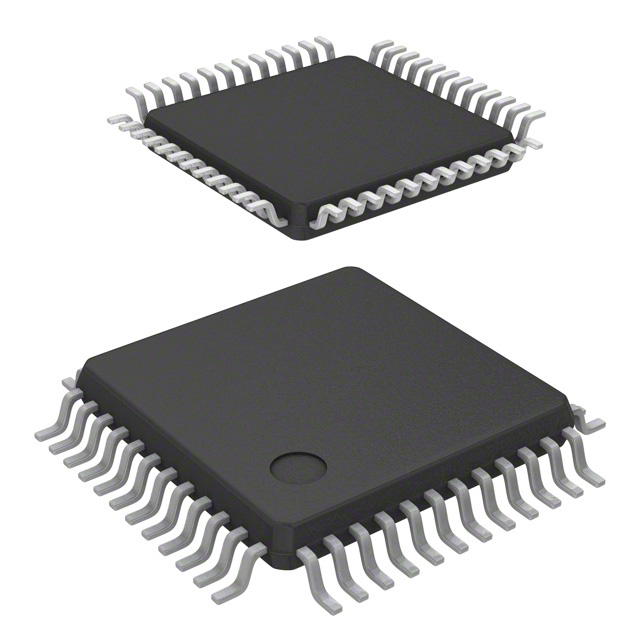

MAXLINEAR 通用异步收发器(UART) XR68M752IM48-F

XR68M752IM48-F概述

    高性能双路UART芯片 XR16M752/XR68M752 技术手册

    1. 产品简介


    XR16M752 和 XR68M752 是 Exar 公司生产的高性能双路通用异步收发器(DUART),配备了64字节的发送(TX)和接收(RX)FIFO缓存。这两个型号在引脚和软件上与 TL16C752B 和 SC16C752B 兼容,并且具有额外的功能,如可编程分数波特率发生器、自动RS-485半双工方向控制、红外模式以及16倍、8倍和4倍采样速率。
    应用领域:
    - 便携式设备
    - 电信网络路由器
    - 以太网网络路由器
    - 移动数据设备
    - 工厂自动化及过程控制

    2. 技术参数


    - 电压范围:1.62 至 3.63 伏
    - 数据传输速率:最高可达 16 Mbps (3.3V)
    - FIFO大小:64 字节发送和接收缓冲区
    - 波特率发生器:支持分数波特率发生器
    - 采样率:支持16X、8X和4X的采样率
    - 接口标准:支持Intel和Motorola总线接口
    - 封装:48针TQFP、32针QFN和49针STBGA
    - 工作温度范围:-40°C 到 +85°C

    3. 产品特点和优势


    - 高集成度:每个通道具备独立的16550 UART兼容寄存器配置集,能够提供高效的通信控制和状态管理。
    - 低功耗:能够在广泛的电压范围内操作,并支持自动睡眠模式。
    - 多功能性:支持硬件流控(RTS/CTS)和软件流控(Xon/Xoff),并带有完整的调制解调器接口。
    - 灵活的采样和触发设置:用户可以根据需求选择不同的数据传输速率和触发级别。
    - 增强的兼容性:支持多种操作模式(Intel和Motorola模式)和红外编码/解码,提升其适应不同系统环境的能力。

    4. 应用案例和使用建议


    - 便携式设备:适用于需要低功耗和小尺寸的移动设备,可以提供稳定的数据传输和灵活的操作模式。
    - 工业自动化:在工厂自动化和过程控制系统中,可以用于实现远程监控和控制,利用其强大的数据处理能力和多种通信接口。
    使用建议:
    - 在设计电路时,要确保电源供应符合1.62V到3.63V的要求,同时要正确连接复位信号,确保设备初始化正常。
    - 对于不同应用场合,合理选择和设置波特率、采样率和FIFO触发等级,以优化系统性能。

    5. 兼容性和支持


    - 兼容性:XR16M752和XR68M752可以在Intel和Motorola总线接口之间切换,这为用户提供了更大的灵活性。
    - 支持和维护:Exar公司为其提供了全面的技术支持,包括详细的用户手册和技术文档,以帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题一:在进行读写操作时,发现设备响应异常。
    解决方案:检查IOW#和IOR#信号是否被正确配置,确认所选的Intel或Motorola总线模式是否一致。
    - 问题二:设备无法进入低功耗模式。
    解决方案:检查PwrSave引脚是否正确连接,确保其处于正确的电平状态。

    7. 总结和推荐


    综上所述,XR16M752 和 XR68M752 是非常优秀的双路UART芯片,具有出色的性能表现和高度的可靠性。它特别适合应用于需要高速数据传输、多种通信接口和良好兼容性的应用场景。如果您正在寻找一个高效、可靠且灵活的通信解决方案,这两款产品将是您的理想选择。强烈推荐您将它们纳入您的设计方案中。

XR68M752IM48-F参数

参数
带 IrDA 编码器/解码器
收发器数量 -
最小工作供电电压 1.62V
带调制解调器控制
数据速率 16Mbps
最大工作供电电压 3.63V
带假起始位检测
接收器数量 -
支持协议 RS232,RS422,RS485
带自动流量控制
典型供电电流 500μA,1mA,2mA
通道数量 2,DUART
FIFO大小 64B
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR68M752IM48-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR68M752IM48-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR68M752IM48-F XR68M752IM48-F数据手册

XR68M752IM48-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 5.1121 ¥ 44.3219
260+ $ 4.9214 ¥ 42.6681
510+ $ 4.7306 ¥ 41.0143
1300+ $ 4.5399 ¥ 39.3605
2500+ $ 4.3491 ¥ 37.7067
库存: 250
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 11080.47
