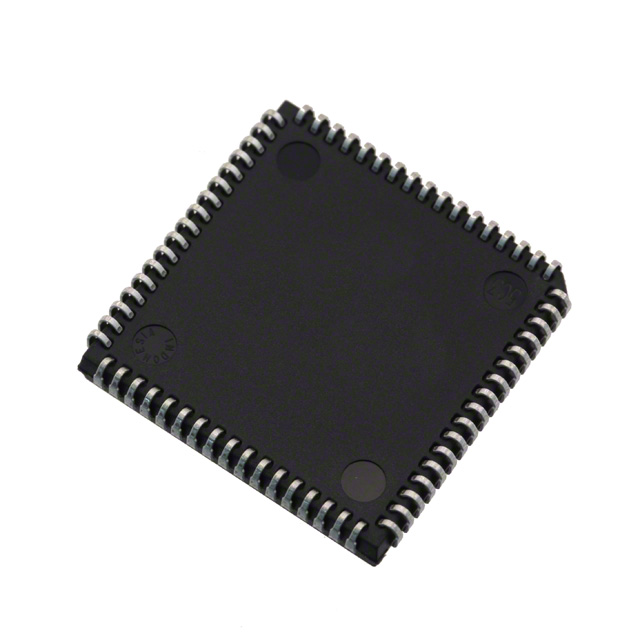

XR16C854IJF

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 2Mbps 是 是 是 是 6mA RS232,RS485 4,QUART 2.97V 5.5V 128B PLCC-68 贴片安装 24.23mm*24.23mm*4.37mm
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 通用异步收发器(UART) XR16C854IJF

XR16C854IJF概述

    XR16C854/854D:四通道UART与128字节FIFO的技术概述

    1. 产品简介


    XR16C854/854D是一款增强型四通道通用异步收发器(UART),每通道配备128字节的发送和接收FIFO(先进先出)缓冲区、发送和接收FIFO计数器及触发级别、自动硬件和软件流控制以及最高可达2Mbps的数据速率。每个UART还有一套寄存器,提供了操作状态和控制、接收错误指示以及串行接口控制。系统中断可以根据设计需求进行定制。内部回路能力允许进行板载诊断。此款UART具有3种封装选择:64引脚LQFP、68引脚PLCC和100引脚QFP。

    2. 技术参数


    - 电压范围:2.97V至5.5V
    - 数据速率:最高可达2Mbps
    - FIFO大小:128字节(发送和接收)
    - 编程触发级别:发送和接收FIFO触发级别可编程
    - 触发级别计数器:支持发送和接收FIFO级别的计数器
    - 流控制:支持硬件(RTS/CTS)和软件(Xon/Xoff)流控制
    - 无线红外编码解码:支持IrDA 1.0标准
    - 睡眠模式:200微安典型值
    - 时钟输入:支持晶体振荡器或外部时钟输入
    - 封装选项:64针LQFP、68针PLCC、100针QFP

    3. 产品特点和优势


    - 多通道支持:提供四个独立的UART通道,每通道都具有完整的FIFO和流控制功能。
    - 兼容性强:与行业标准ST16C554/554D和ST16C654/654D以及TI的TL16C554N和TL16C754BFN引脚兼容。
    - 灵活的总线接口:可以选择Intel或Motorola总线接口。
    - 低功耗:具备睡眠模式,能够显著降低功耗。
    - 内置诊断:具备内部回路能力,便于进行板载诊断。
    - 扩展能力:提供额外的GPIO接口,适用于多种应用场合。

    4. 应用案例和使用建议


    - 便携式设备:如移动通信设备、手持式终端,用于串口通信。
    - 电信网络路由器:用于网络路由器中的串行数据传输。
    - 工厂自动化:实现工厂设备之间的高效数据通信。
    - 过程控制:适用于工业控制系统的实时数据传输。
    使用建议:
    - 在设计电路时应注意FIFO触发级别的合理设置,以确保数据传输的流畅性和稳定性。
    - 为避免信号干扰,应正确处理数据流控制信号,特别是硬件流控制信号(RTS/CTS)。
    - 考虑到低功耗要求,可以在不需要数据传输时启用睡眠模式。

    5. 兼容性和支持


    - 兼容性:与ST16C554/554D和ST16C654/654D兼容。
    - 技术支持:厂商提供详尽的文档和支持服务,有助于解决技术问题和加快产品开发周期。

    6. 常见问题与解决方案


    - Q: 如何设置UART通道的工作模式?
    - A: 可通过设置MCR寄存器中的相应位来切换UART通道的工作模式。例如,MCR[6]=0表示标准串行接口,MCR[6]=1表示红外接口。

    - Q: 如何判断接收FIFO是否已满?
    - A: 可以读取FIFO状态寄存器FSTAT中的相应位。若D4-D7位中至少一位为逻辑1,则表明接收FIFO已满。

    7. 总结和推荐


    XR16C854/854D是一款集成了多个高性能特性的四通道UART,适合应用于多种需要高速数据传输和强大FIFO管理的场合。其强大的功能和高可靠性使其成为市场上同类产品中的佼佼者。总体来看,它具有很高的性价比,特别适用于那些对功耗、数据传输速度和稳定性有较高要求的应用场合。因此,我们强烈推荐使用这款产品。

XR16C854IJF参数

参数
带 IrDA 编码器/解码器
带假起始位检测
收发器数量 -
最小工作供电电压 2.97V
最大工作供电电压 5.5V
接收器数量 -
数据速率 2Mbps
FIFO大小 128B
支持协议 RS232,RS485
典型供电电流 6mA
带自动流量控制
带调制解调器控制
通道数量 4,QUART
长*宽*高 24.23mm*24.23mm*4.37mm
通用封装 PLCC-68
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

XR16C854IJF厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16C854IJF数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16C854IJF XR16C854IJF数据手册
