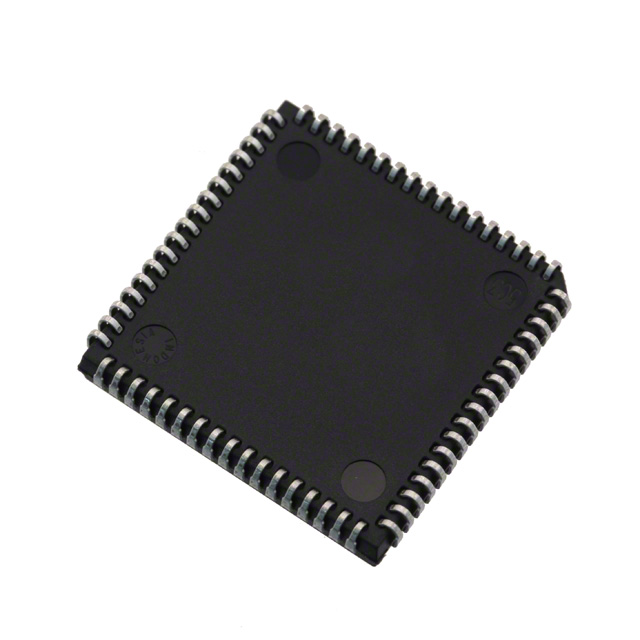

XR16V654IJ-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 16Mbps 是 是 是 是 RS232 4,QUART 2.25V 3.6V 64B LCC 贴片安装 24.23mm(长度)*24.23mm(宽度)
供应商型号: XR16V654IJ-F-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR16V654IJ-F

XR16V654IJ-F概述

    高质量文章:XR16V654/654D 四通道UART芯片技术手册

    一、产品简介


    XR16V654/654D 是一款由 Exar Corporation 推出的高性能四通道通用异步收发器(UART),专为现代嵌入式系统设计。每个通道配备了 64 字节的发送和接收 FIFO(先进先出缓冲区),并且支持多种工作模式和通信接口。该芯片可广泛应用于便携式设备、电信网络路由器、以太网路由器、蜂窝数据设备及工业自动化领域。
    XR16V654/654D 支持最高 16 Mbps 的数据传输速率,并提供硬件和软件流控制机制。通过灵活的配置选项,用户能够轻松实现对不同设备的集成,同时支持红外数据传输标准(IrDA 1.0)。

    二、技术参数


    | 参数名称 | 技术指标 |

    | 工作电压范围 | 2.25V 至 3.6V |
    | 数据传输率 | 最高达 16 Mbps |
    | FIFO 深度(发送/接收) | 64 字节 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 数据总线接口 | Intel 或 Motorola |
    | 流控方式 | 自动硬件(RTS/CTS)、自动软件(Xon/Xoff) |
    | 兼容性 | 行业标准 ST16C554 和 ST16C654 系列 |
    | 包装尺寸(部分型号) | 48 引脚 QFN、64 引脚 LQFP 等 |

    三、产品特点和优势


    XR16V654/654D 的核心优势在于其高集成度和丰富的功能集。具体特点如下:
    1. 多功能性:支持多通道独立操作,每通道具备完整的传输和接收能力。
    2. 灵活的配置选项:用户可通过编程选择触发阈值、中断模式等多种工作模式。
    3. 低功耗:提供睡眠模式并在必要时自动唤醒。
    4. 高可靠性:内置错误标记和诊断功能,确保通信稳定。
    5. 高扩展性:支持多种处理器架构的无缝集成,便于在不同平台部署。
    6. 行业兼容性:完全兼容主流 UART 标准协议,降低开发难度。

    四、应用案例和使用建议


    典型应用场景:
    - 便携式设备:如智能手机和平板电脑,需要高效的串行通信接口。
    - 工业自动化:工厂控制系统中的传感器与执行器间的数据交换。
    - 无线通信设备:如蓝牙模块、Wi-Fi 路由器等需要高速数据传输的场合。
    使用建议:
    1. 优先考虑 FIFO 触发设置:合理调整 FIFO 的触发水平可以有效减少 CPU 负载并提高整体性能。
    2. 选择适合的工作模式:根据目标系统的接口需求,优先选择 Intel 或 Motorola 模式以最大化兼容性。
    3. 注意外部信号连接:对于不使用的引脚如 DSRA#/DSRB#,应将其断开或接至 VCC。

    五、兼容性和支持


    XR16V654/654D 与多个主流处理器架构保持良好兼容性,尤其是对 Motorola 和 Intel 系列的支持使其成为通用型 UART 的理想选择。此外,制造商提供了详尽的技术文档和技术支持服务,包括产品升级和售后服务。

    六、常见问题与解决方案


    1. 问题:为何数据传输速率低于预期?
    - 原因:可能由于 FIFO 配置不当导致缓冲溢出。
    - 解决方法:检查并优化 FIFO 的触发级别,确保其与实际数据流匹配。
    2. 问题:设备无法正常初始化?
    - 原因:可能因电源供应不稳定引起。
    - 解决方法:确认所有电源引脚正确连接,并使用稳定的电源适配器。
    3. 问题:出现频繁的中断现象?
    - 原因:中断模式未正确设置。
    - 解决方法:通过修改 MCR 寄存器中的相关位来禁用或启用特定通道的中断输出。

    七、总结和推荐


    XR16V654/654D 是一款功能强大且高度可靠的四通道 UART 芯片,适用于各种高要求的应用场景。其卓越的性能表现、灵活的配置选项以及广泛的兼容性使其在市场上具有很强的竞争优势。我们强烈推荐此款产品给希望提升通信效率并降低开发成本的设计者。
    综上所述,XR16V654/654D 不仅满足了当前市场的多样化需求,还为未来的创新提供了坚实的基础。无论是初创公司还是大型企业,都可以从这款产品中受益匪浅。

    End of Article

XR16V654IJ-F参数

参数
数据速率 16Mbps
带 IrDA 编码器/解码器
支持协议 RS232
最大工作供电电压 3.6V
收发器数量 -
FIFO大小 64B
接收器数量 -
典型供电电流 -
通道数量 4,QUART
带自动流量控制
带假起始位检测
带调制解调器控制
最小工作供电电压 2.25V
长*宽*高 24.23mm(长度)*24.23mm(宽度)
通用封装 LCC
安装方式 贴片安装
包装方式 管装

XR16V654IJ-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16V654IJ-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16V654IJ-F XR16V654IJ-F数据手册

XR16V654IJ-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
