首页  >  产品百科  >  XR68M752IL32-F

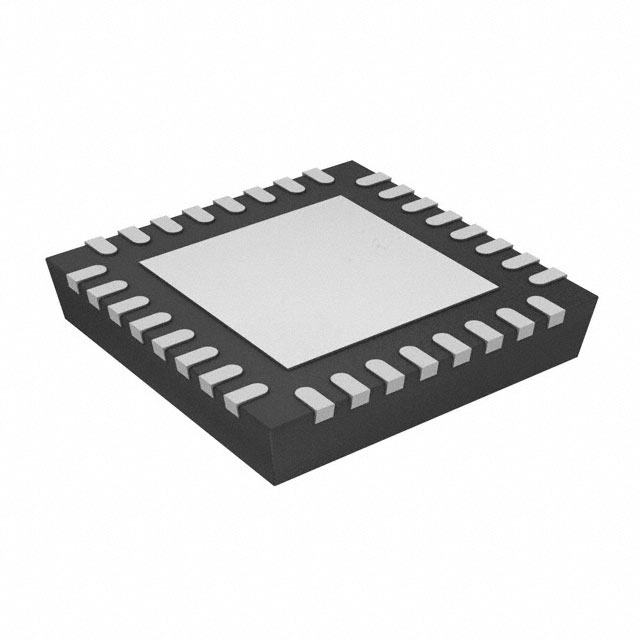

XR68M752IL32-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 16Mbps 是 是 是 是 2mA RS232,RS422,RS485 2,DUART 1.62V 3.63V 64B QFN-32 贴片安装
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 通用异步收发器(UART) XR68M752IL32-F

XR68M752IL32-F概述

    高性能双通道异步收发器XR16M752/XR68M752 技术手册

    1. 产品简介


    XR16M752/XR68M752 是一款高性能双通道通用异步收发器(DUART),具有64字节的发送(TX)和接收(RX)FIFO缓存。该器件在1.62至3.63伏特电压范围内运行,与TL16C752B和SC16C752B在引脚和软件上兼容,具备额外的功能如可编程分数波特率发生器、自动RS-485半双工方向控制、红外模式及16倍、8倍和4倍采样率。

    2. 技术参数


    - 工作电压范围:1.62至3.63伏特
    - 工作温度范围:-40°C 至 +85°C
    - 最大数据传输速率:
    - 3.3V时高达16Mbps
    - 2.5V时高达12.5Mbps
    - 1.8V时高达8Mbps
    - 接口类型:Intel 和 Motorola 接口
    - 封装形式:
    - 48针TQFP
    - 32针QFN
    - 49针STBGA
    - 数据总线:8位双向数据总线(D7至D0)
    - 时钟输入:内部晶体振荡器(最高24MHz)或外部时钟输入(最高64MHz)

    3. 产品特点和优势


    - 高性能FIFO缓存:每个通道配备64字节的TX和RX FIFO,显著提高数据处理能力。
    - 高灵活性:提供多种波特率设置、采样率选择,适用于不同的通信标准。
    - 自动流控制:支持硬件(RTS/CTS)和软件(Xon/Xoff)流控制机制。
    - 多功能集成:包括完整的调制解调器接口、睡眠模式、红外模式等功能。
    - 兼容性强:与行业标准的TL16C752B和SC16C752B引脚兼容。

    4. 应用案例和使用建议


    应用案例:
    - 便携式设备:小型无线设备的数据通信。
    - 网络路由器:电信网络中的数据传输和处理。
    - 工厂自动化:工业控制系统中的数据交互。
    使用建议:
    - 正确配置引脚:根据应用需求选择合适的Intel或Motorola接口,正确连接RESET#、16/68#等引脚。
    - 优化电源管理:利用PwrSave功能减少功耗,特别适用于电池供电设备。
    - 注意信号完整性:确保各信号线的连接和阻抗匹配,以保证通信质量。

    5. 兼容性和支持


    兼容性:
    - 与TL16C752B和SC16C752B引脚和软件兼容。
    - 支持Intel和Motorola两种总线接口。
    厂商支持:
    - Exar公司提供全面的技术文档和支持服务,确保用户能够顺利应用该产品。

    6. 常见问题与解决方案


    问题1:如何启用自动流控制?
    - 解决方案:设置EFR寄存器的相应位,启用硬件流控制(RTS/CTS)或软件流控制(Xon/Xoff)。
    问题2:如何切换到红外模式?
    - 解决方案:将ENIR#引脚置低电平,即可使能红外模式。

    7. 总结和推荐


    总结:
    - XR16M752/XR68M752凭借其高性能、多功能和广泛的兼容性,成为各类通信设备的理想选择。
    - 强大的64字节FIFO缓存使其在数据传输中表现出色,尤其是在高负载环境下。
    - 完整的调制解调器接口、自动流控制和红外模式使其适用于多种复杂的应用场景。
    推荐:
    - 高度推荐:适用于需要高性能数据传输、多功能集成和灵活配置的场景。无论是便携式设备还是网络基础设施,该产品都能提供可靠和高效的支持。

XR68M752IL32-F参数

参数
接收器数量 -
典型供电电流 2mA
通道数量 2,DUART
FIFO大小 64B
收发器数量 -
带假起始位检测
带自动流量控制
带调制解调器控制
带 IrDA 编码器/解码器
最大工作供电电压 3.63V
数据速率 16Mbps
最小工作供电电压 1.62V
支持协议 RS232,RS422,RS485
通用封装 QFN-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR68M752IL32-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR68M752IL32-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR68M752IL32-F XR68M752IL32-F数据手册

XR68M752IL32-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
