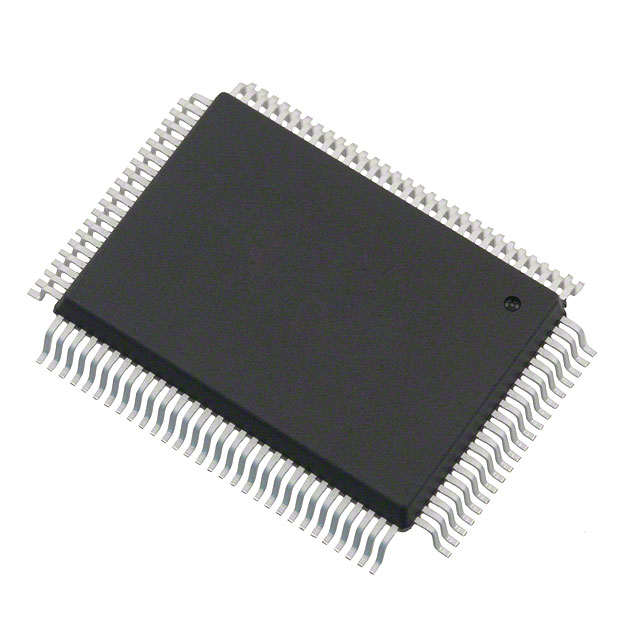

XR16V798IQ-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 8Mbps 是 是 是 是 5mA RS485 8 2.25V 3.6V 64B QFP 贴片安装
供应商型号: 1016-1647-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR16V798IQ-F

XR16V798IQ-F概述

    高性能2.25V至3.6V八通道UART

    产品简介


    XR16V798是一款高性能的2.25V到3.6V八通道通用异步收发器(UART),支持5伏耐受的串行(调制解调器)输入。其设计目的是满足通信系统中高带宽的需求。该设备集成了8个增强型16550 UART,一个通用16位定时器/计数器和内部振荡器。这款多功能芯片适用于远程访问服务器、以太网网络到串行端口的连接、网络管理、工厂自动化和过程控制等多种场景。

    技术参数


    - 工作电压:2.25V至3.6V,支持5V耐受的串行输入。
    - 单个中断输出:所有8个UART共用一个中断输出引脚。
    - 硬件特性:每个UART拥有自己的16C550兼容配置寄存器,64字节的发送和接收FIFO,可编程的发送和接收FIFO触发级别,自动RTS/CTS或DTR/DSR硬件流控制,支持红外线(IrDA 1.0)数据编码/解码。
    - 波特率:高达8 Mbps的串行数据速率。
    - 封装:与XR16L788针脚兼容,采用100引脚QFP封装(14x20x3 mm)。

    产品特点和优势


    XR16V798的独特之处在于其高度集成的设计和丰富的功能,特别是针对高速通信系统的需求。它提供了每个UART独立控制的能力,如自动RTS/CTS或DTR/DSR硬件流控制,自动Xon/Xoff软件流控制,支持红外线传输,这些使得其在远程访问服务器和网络管理等场景中具有显著的优势。此外,其高达8 Mbps的数据传输速率使其成为高带宽应用的理想选择。

    应用案例和使用建议


    - 远程访问服务器:XR16V798可以处理大量的并行数据流,适用于远程服务器的高并发访问需求。
    - 工厂自动化和过程控制:在需要高可靠性的工业环境中,XR16V798的多通道能力和强大的流控制机制有助于确保数据的准确传输。
    - 使用建议:在使用时,需要注意每个UART的FIFO设置,确保其与系统整体的吞吐量匹配。例如,如果系统的发送速度较快,则需要调整发送FIFO的触发级别以避免过载。

    兼容性和支持


    XR16V798与XR16L788在封装上兼容,方便用户根据具体需求进行选型。制造商提供详细的技术文档和支持服务,包括在线技术支持和故障排除指南,帮助用户充分利用该产品的功能。

    常见问题与解决方案


    - 问题1:如何设置FIFO的触发级别?
    - 解决方案:通过FIFO控制寄存器(FCR)的相应位进行设置,具体值可以在手册中找到。
    - 问题2:如果系统出现中断异常怎么办?
    - 解决方案:检查中断使能寄存器(IER)和中断状态寄存器(ISR),确认是否正确设置了中断相关位。

    总结和推荐


    XR16V798以其高集成度和丰富的功能,在多个关键应用场景中展现出色的表现。无论是远程访问服务器还是工厂自动化,其高性能和灵活性使其成为值得推荐的产品。推荐在高带宽需求的通信系统中使用XR16V798。

XR16V798IQ-F参数

参数
最大工作供电电压 3.6V
收发器数量 -
带调制解调器控制
带 IrDA 编码器/解码器
支持协议 RS485
FIFO大小 64B
带假起始位检测
接收器数量 -
最小工作供电电压 2.25V
数据速率 8Mbps
典型供电电流 5mA
带自动流量控制
通道数量 8
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR16V798IQ-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16V798IQ-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16V798IQ-F XR16V798IQ-F数据手册

XR16V798IQ-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
