XR16M2550IM48TR-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 16Mbps 是 是 是 是 RS232,RS422 2,DUART 1.62V 3.63V 16B QFP 贴片安装,黏合安装
供应商型号: 701-XR16M2550IM48TRF
供应商: Mouser
标准整包数: 1

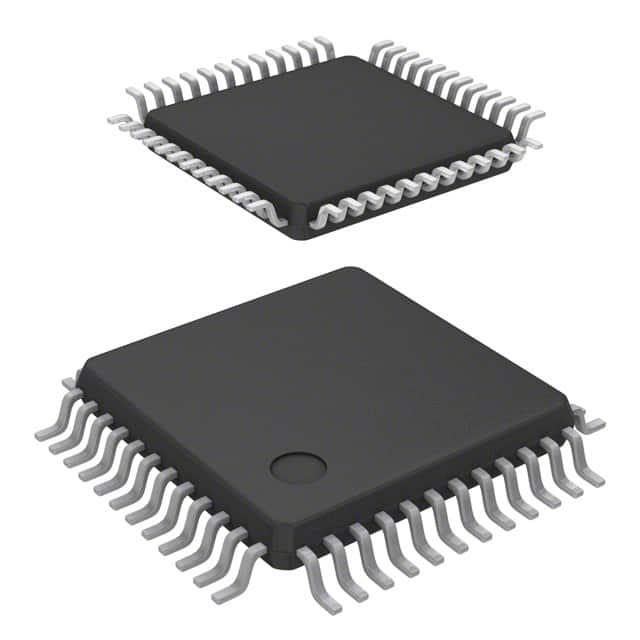

MAXLINEAR 通用异步收发器(UART) XR16M2550IM48TR-F

XR16M2550IM48TR-F概述

    XR16M2550 高性能低电压双UART控制器技术手册

    1. 产品简介


    XR16M2550是一款高性能的低电压双通用异步收发器(UART),具有16字节的发送和接收FIFO。该器件操作电压范围为1.62至3.63伏特,针脚到针脚和软件兼容于ST16C2550、XR16L2550和XR16V2550。它支持多种增强特性,包括可选FIFO触发级别、自动硬件(RTS/CTS)和软件流控制、完整的调制解调器接口等。XR16M2550采用48针TQFP和32针QFN封装。

    2. 技术参数


    - 操作电压范围:1.62V 至 3.63V
    - 最高数据传输率:3.3V下可达16Mbps,2.5V下可达12.5Mbps,1.8V下可达8Mbps
    - 波特率生成器:提供分数波特率发生器,支持高达64MHz的外部时钟输入
    - 数据通道:双独立UART通道,每个通道带有16字节的发送和接收FIFO
    - 自动流控制:支持硬件(RTS/CTS)和软件(Xon/Xoff)流控制
    - 电源引脚:2.25V至3.6V电源
    - 工作温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 多功能性:XR16M2550不仅支持标准的串行通信,还集成了红外编码/解码功能,使其适合无线红外通信应用。
    - 高可靠性:双独立UART通道和丰富的状态监控寄存器确保了数据传输的稳定性和可靠性。
    - 低功耗:内置自动睡眠模式,进一步降低了系统的功耗。
    - 广泛的兼容性:针脚到针脚和软件兼容多种现有型号,简化了系统的升级和维护。

    4. 应用案例和使用建议


    - 便携式设备:XR16M2550可用于手机、平板电脑等移动设备中的串行通信模块。
    - 电信网络路由器:适用于各种网络路由器和交换机,提高通信效率和稳定性。
    - 工业自动化:在工厂自动化系统中,XR16M2550可以用于实时数据采集和控制系统。
    - 使用建议:在复杂环境下,可以考虑增加外部时钟源以提升数据传输的稳定性;对于无线红外通信应用,需要特别注意编码/解码的配置。

    5. 兼容性和支持


    - 兼容性:与ST16C2550、XR16L2550和XR16V2550完全兼容,便于替换现有系统中的部件。
    - 厂商支持:EXAR公司提供详尽的技术文档和客户支持服务,确保用户能够充分利用该芯片的功能。

    6. 常见问题与解决方案


    - 问题:数据传输速率不稳定
    - 解决方案:检查时钟源设置,确保时钟频率稳定;优化系统电源管理。
    - 问题:无法正确配置自动流控制
    - 解决方案:仔细阅读相关寄存器的配置说明,确保正确设置相关的控制位。
    - 问题:接收数据出错
    - 解决方案:检查线路状态寄存器,确保所有必要的握手信号正确无误。

    7. 总结和推荐


    XR16M2550以其出色的性能、丰富的功能和广泛的应用前景,在现代通信和工业控制领域具有显著的竞争优势。无论是对于新型开发项目还是现有系统的升级,它都是一个值得推荐的选择。其强大的多功能性和广泛的兼容性使其成为市场上不可多得的优质电子元件。

XR16M2550IM48TR-F参数

参数
通道数量 2,DUART
带自动流量控制
带假起始位检测
带调制解调器控制
典型供电电流 -
带 IrDA 编码器/解码器
收发器数量 -
接收器数量 -
最大工作供电电压 3.63V
FIFO大小 16B
支持协议 RS232,RS422
数据速率 16Mbps
最小工作供电电压 1.62V
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XR16M2550IM48TR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16M2550IM48TR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16M2550IM48TR-F XR16M2550IM48TR-F数据手册

XR16M2550IM48TR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 6.4365 ¥ 54.3884
库存: 0
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 0
