XR16M781IL32-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 20Mbps 是 是 是 是 2mA RS232,RS422,RS485 1,UART 1.62V 3.63V 64B QFN 贴片安装
供应商型号: UA-XR16M781IL32-F
供应商: 海外现货
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR16M781IL32-F

XR16M781IL32-F概述

    XR16M781 UART 技术手册解析

    1. 产品简介


    产品类型:
    XR16M781是一款单通道通用异步收发器(UART),具有64字节的发送和接收FIFO缓冲区。这款UART主要用于需要高速数据处理的数据通信系统。
    主要功能:
    - VLIO总线接口
    - 支持高达20Mbps的数据传输速率
    - 程序化传输和接收FIFO触发水平
    - 自动硬件和软件流控制
    - 支持红外编码和解码(IrDA 1.0和1.1)
    - 独立的发送和接收波特率发生器
    - 多个电源管理模式
    应用领域:
    - 个人数字助理(PDA)
    - 手机和数据设备
    - 电池驱动设备
    - 全球定位系统(GPS)
    - 蓝牙设备

    2. 技术参数


    - 工作电压范围: 1.62V 至 3.63V
    - 最大数据速率: 20Mbps(3.3V下)
    - 数据采样率: 4X
    - 电源模式:
    - 省电模式
    - 休眠模式
    - 传输和接收FIFO大小: 64字节
    - 支持的电气特性: VLIO接口
    - 工作温度范围: -40°C 至 +85°C
    - 封装选项:
    - 24-pin QFN
    - 32-pin QFN

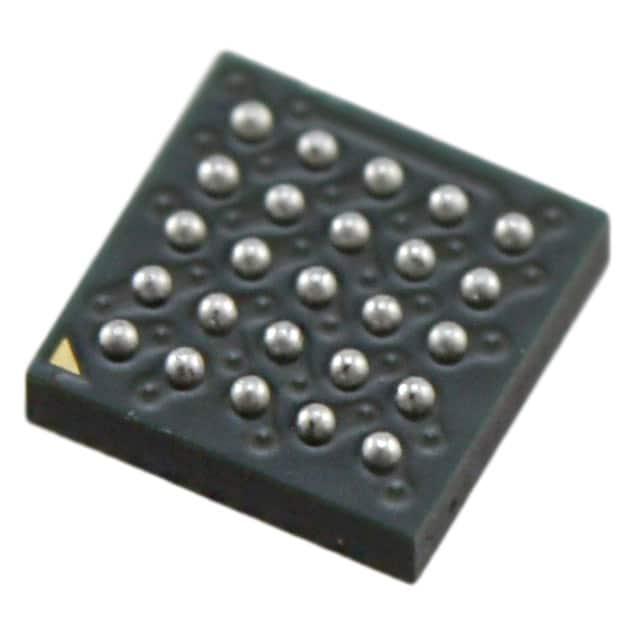

    - 25-pin BGA

    3. 产品特点和优势


    独特功能:
    - 自动RS-485半双工方向控制: 简化了硬件和软件设计。
    - 多点模式与自动地址检测: 增强了软件效率。
    - 独立的发送和接收波特率发生器: 支持不同的波特率。
    - 睡眠模式与自动唤醒: 降低了功耗。
    - 红外模式: 支持IrDA 1.0 和 1.1。
    - 可编程的分数波特率发生器: 提供更高的灵活性。
    市场竞争力:
    - 高数据吞吐量: 通过更大的FIFO缓冲区,提升了数据处理能力。
    - 低功耗: 提供多种节能模式。
    - 易于集成: 与现有设备和系统轻松兼容。

    4. 应用案例和使用建议


    典型应用:
    - 手机和数据设备: 利用其高数据传输速率特性,适用于移动设备之间的高速数据交换。
    - GPS系统: 提供准确且实时的位置信息。
    - 蓝牙设备: 适合短距离无线通信。
    使用建议:
    - 合理配置FIFO触发水平: 根据实际应用需求调整FIFO触发水平,以优化数据流。
    - 选择合适的波特率: 在初始化时设置合适的波特率以确保最佳的通信效果。
    - 考虑电源管理: 配置适当的电源管理模式以降低功耗,特别是在便携式设备中。

    5. 兼容性和支持


    兼容性:
    - 与SC16C850V和SC16C850SV引脚兼容。
    - 可以连接标准的RS-232、RS-485和红外(IrDA)收发器。
    支持:
    - EXAR公司提供详细的技术文档和支持服务,包括在线技术支持和应用笔记。

    6. 常见问题与解决方案


    常见问题:
    - 无法正确配置FIFO触发水平: 检查配置寄存器是否设置正确。
    - 数据传输速率不稳定: 确认晶振频率是否正确,或者检查外部时钟源。
    解决方案:
    - 正确配置FIFO触发水平: 查阅手册并确保每个寄存器配置无误。
    - 稳定数据传输速率: 重新校准晶振频率,或更换稳定的外部时钟源。

    7. 总结和推荐


    综合评估:
    - 优点: XR16M781提供了卓越的数据处理能力和灵活的电源管理选项,使其成为高要求数据通信系统的理想选择。
    - 缺点: 相对较高的成本可能不适合预算有限的应用。
    推荐使用:
    - 推荐指数: ★★★★☆
    - 总结: XR16M781是面向高性能数据通信系统的理想选择,特别适合于需要高速数据传输、低功耗管理和灵活电源管理的应用场景。

XR16M781IL32-F参数

参数
最小工作供电电压 1.62V
支持协议 RS232,RS422,RS485
通道数量 1,UART
接收器数量 -
数据速率 20Mbps
典型供电电流 2mA
FIFO大小 64B
带调制解调器控制
最大工作供电电压 3.63V
收发器数量 -
带自动流量控制
带 IrDA 编码器/解码器
带假起始位检测
通用封装 QFN
安装方式 贴片安装
零件状态 在售

XR16M781IL32-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16M781IL32-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16M781IL32-F XR16M781IL32-F数据手册
