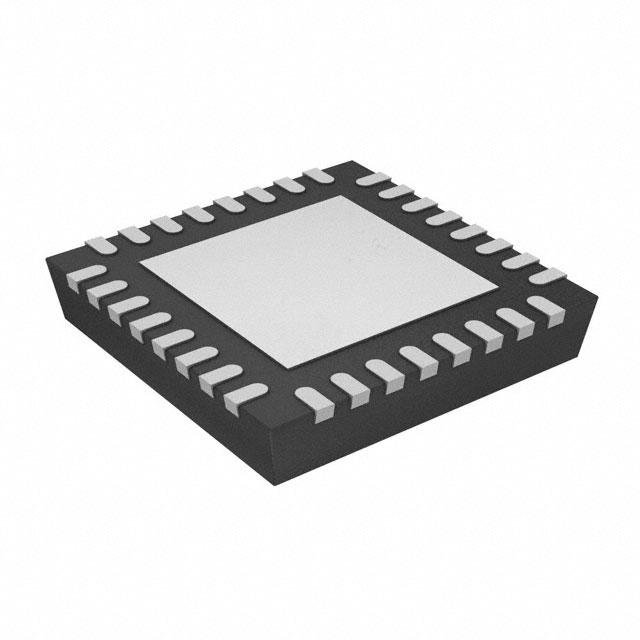

XR16V2550ILTR-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 16Mbps 是 是 是 是 RS232,RS422 2,DUART 2.25V 3.6V 16B QFN 贴片安装,黏合安装
供应商型号: XR16V2550ILTR-F-ND
供应商: Digi-Key
标准整包数: 3000
MAXLINEAR 通用异步收发器(UART) XR16V2550ILTR-F

XR16V2550ILTR-F概述

    高性能双通道通用异步收发器XR16V2550技术手册

    1. 产品简介


    XR16V2550 是由Exar公司生产的高性能双通道通用异步收发器(DUART),集成了16字节发送和接收FIFO缓冲区。该设备适用于从2.25到3.6伏特电压范围内的操作,并且具有5伏特容错输入。它在多个应用领域表现出色,如便携式电器、电信网络路由器、以太网路由器、蜂窝数据设备以及工厂自动化和过程控制。

    2. 技术参数


    - 供电电压: 2.25V 到 3.6V
    - 输入容限: 5V 容错输入
    - 接口: 与ST16C2550和XR16C2550引脚兼容
    - 数据速率: 最高可达3.3V时16Mbps,2.5V时12.5Mbps
    - 波特率发生器: 分数波特率发生器
    - 发送和接收FIFO: 每个通道16字节
    - 自动流控: 自动硬件(RTS/CTS)流控和自动软件(Xon/Xoff)流控
    - 红外编码解码: 支持IrDA 1.0标准
    - 休眠模式: 自动进入休眠模式
    - 封装形式: 48针TQFP和32针QFN

    3. 产品特点和优势


    - 增强功能: 支持可选的FIFO触发级别,支持分数波特率发生器,具备自动硬件和软件流控能力,内置红外编解码器。
    - 灵活性: 每个通道可以独立配置,灵活的数据传输速率设置,使得该产品适合多种不同的应用场景。
    - 集成度高: 内置了全面的调制解调器接口,支持多达16位的数据缓冲区,简化系统设计。
    - 广泛兼容性: 与Exar公司其他型号的UART芯片(如ST16C2550和XR16C2550)引脚兼容,便于升级替换。

    4. 应用案例和使用建议


    - 便携式设备: 例如医疗设备、手持终端,要求小型化和低功耗,XR16V2550的低电压和紧凑封装非常适用。
    - 通信网络设备: 用于路由器、交换机等设备中,提供高速可靠的数据传输。
    - 工业自动化: 用于工厂自动化控制系统的传感器与执行器之间数据通信,支持高达16Mbps的传输速率。
    使用建议:
    - 在设计电路时,确保正确配置波特率发生器和流控机制,以充分利用设备性能。
    - 使用红外接口时,需注意调整发射功率和接收灵敏度,以确保稳定的数据传输。

    5. 兼容性和支持


    - 兼容性: XR16V2550与ST16C2550和XR16C2550引脚兼容,适用于Exar公司的产品线。
    - 支持: Exar公司提供了详细的开发文档和技术支持,包括在线资源和现场技术支持。

    6. 常见问题与解决方案


    - 问题: 如何设置UART通道?
    - 解决: 通过配置相应的控制寄存器(如MCR、LCR)来选择UART通道。

    - 问题: 如何实现自动流控?
    - 解决: 设置FIFO控制寄存器(FCR)并启用硬件流控(RTS/CTS)或软件流控(Xon/Xoff)。
    - 问题: 如何实现红外通信?
    - 解决: 启用MCR寄存器的相应位,选择红外模式(IrDA)并配置相关寄存器。

    7. 总结和推荐


    XR16V2550 是一款专为高性能通信需求设计的DUART芯片。它的多功能、高灵活性和良好的兼容性使其成为多种应用场合的理想选择。特别是对于需要高速数据传输和多种通信接口的应用,XR16V2550能够提供可靠的解决方案。综上所述,我强烈推荐使用XR16V2550,无论是在便携式设备还是通信网络设备中。

XR16V2550ILTR-F参数

参数
典型供电电流 -
最小工作供电电压 2.25V
通道数量 2,DUART
数据速率 16Mbps
带自动流量控制
接收器数量 -
带假起始位检测
FIFO大小 16B
支持协议 RS232,RS422
带调制解调器控制
最大工作供电电压 3.6V
带 IrDA 编码器/解码器
收发器数量 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XR16V2550ILTR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16V2550ILTR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16V2550ILTR-F XR16V2550ILTR-F数据手册

XR16V2550ILTR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
