XR16L2550IM-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 4Mbps 是 是 是 是 1mA~3mA RS232 5*2 2,DUART 2.25V 5.5V 16B TQFP-48 贴片安装
供应商型号: XR16L2550IM-F
供应商: 云汉优选
标准整包数: 1

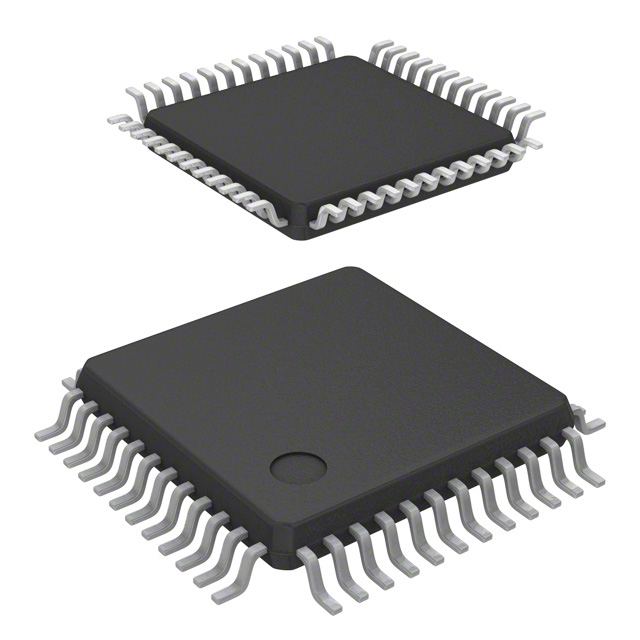

MAXLINEAR 通用异步收发器(UART) XR16L2550IM-F

XR16L2550IM-F概述


    产品简介


    XR16L2550 低电压双通道UART(DUART)
    XR16L2550是一款由Exar公司生产的低电压双通道UART(DUART),它包含两个独立的通用异步接收发送器(UART)。这款产品继承了ST16C2550的功能,并在此基础上进行了改进,具有更低的工作电压(2.25至5.5伏)以及5伏容差输入。XR16L2550提供多种增强型UART功能,包括16字节FIFO缓冲区、调制解调器控制接口和高达4Mbps的数据传输速率。内部状态寄存器可以为用户提供错误指示和操作状态。系统中断和调制解调器控制功能可以通过外部软件进行定制以满足特定需求。本产品广泛应用于便携式设备、医疗监控设备、基站、微型服务器、电信网络路由器以及工业自动化控制系统等领域。

    技术参数


    - 工作电压范围: 2.25至5.5伏
    - 输入电压容差: 5伏
    - 数据传输速率: 最高可达4Mbps
    - FIFO缓冲区: 16字节(收发各16字节)
    - 波特率发生器: 独立可编程,最高支持3.125Mbps
    - 接收FIFO中断触发水平: 可配置4个等级
    - 自动硬件流控: RTS/CTS
    - 自动软件流控: Xon/Xoff
    - 支持字符长度: 5、6、7、8位(支持奇偶校验)
    - 封装形式: 44-PLCC、48-TQFP、32-QFN
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    XR16L2550提供了许多独特的功能和优势。首先,它具有双通道设计,能够同时处理两个独立的数据流,提高了系统的整体处理能力。其次,16字节的FIFO缓冲区显著减少了对外部CPU的带宽要求,有助于提高数据处理速度并降低功耗。此外,该产品的5伏电压容差使它能够与多种不同的系统兼容,而不需要额外的电平转换电路。这些特性使得XR16L2550在高性能、低成本的应用场合中具备明显的竞争优势。

    应用案例和使用建议


    XR16L2550适用于各种需要高速数据传输和处理的场合。例如,在医疗监控设备中,XR16L2550可以帮助实现更快速、稳定的数据传输;在便携式设备中,它可以提高设备的续航能力和处理效率。为了更好地利用这些特性,建议在应用中合理配置接收FIFO的中断触发水平,以适应不同的数据处理需求。此外,由于XR16L2550具有良好的电气特性,建议在实际应用中确保电源和接地线的良好连接,以减少信号干扰。

    兼容性和支持


    XR16L2550具有较好的兼容性,能够与大多数标准UART协议兼容。同时,Exar公司为其提供了丰富的技术支持文档和用户指南,帮助用户更好地理解和使用该产品。对于具体的安装和调试问题,建议参考技术手册或联系Exar公司的技术支持团队获取帮助。

    常见问题与解决方案


    - 问题:设备无法正常初始化
    - 解决方案: 检查电源电压是否在2.25V至5.5V范围内,确认所有引脚正确连接。如果使用外部时钟源,请确保时钟频率正确。

    - 问题:数据传输不稳定
    - 解决方案: 检查FIFO配置是否正确,尤其是接收FIFO中断触发水平设置。同时,确认时钟信号是否稳定,必要时尝试调整波特率设置。
    - 问题:设备无法复位
    - 解决方案: 确保RESET引脚接收到至少40纳秒的高电平脉冲。检查电路是否有短路或断路的情况。

    总结和推荐


    综上所述,XR16L2550凭借其强大的功能和良好的兼容性,非常适合于需要高速数据传输和处理的应用场合。特别是在便携式设备、医疗监控设备和工业自动化控制系统中,它的优异表现使其成为理想的解决方案。强烈推荐使用XR16L2550以提升系统性能和可靠性。

XR16L2550IM-F参数

参数
最小工作供电电压 2.25V
支持协议 RS232
带调制解调器控制
带自动流量控制
典型供电电流 1mA~3mA
数据速率 4Mbps
带 IrDA 编码器/解码器
通道数量 2,DUART
收发器数量 -
接收器数量 5*2
最大工作供电电压 5.5V
带假起始位检测
FIFO大小 16B
通用封装 TQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR16L2550IM-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16L2550IM-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16L2550IM-F XR16L2550IM-F数据手册

XR16L2550IM-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 21.7214
50+ ¥ 20.2358
200+ ¥ 19.2722
1000+ ¥ 18.9332
库存: 94
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 217.21
