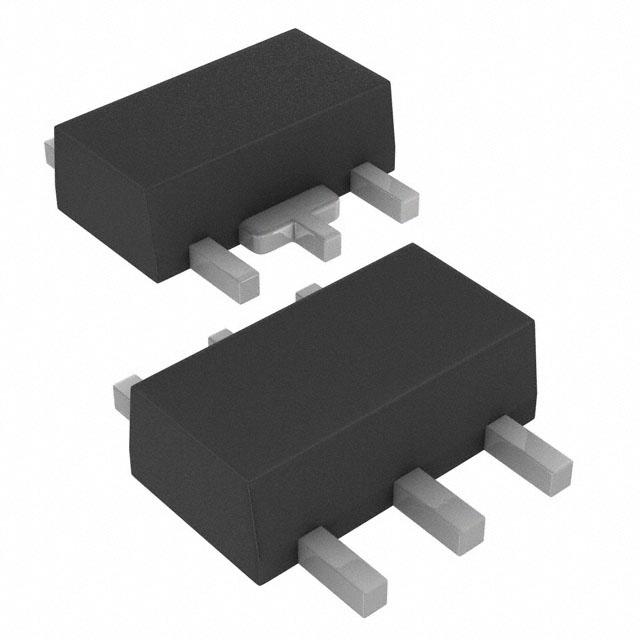

XR46084ESFTR-ADJ

产品分类: AC-DC稳压器
厂牌: MAXLINEAR
产品描述: 80V 80V No SOT-89-5 导线安装,贴片安装,黏合安装
供应商型号: UA-XR46084ESFTR-ADJ
供应商: 海外现货
标准整包数: 2500
MAXLINEAR AC-DC稳压器 XR46084ESFTR-ADJ

XR46084ESFTR-ADJ概述


    产品简介


    产品名称: Three Terminal Current Controller (XR46084)
    产品类型: 电流控制器
    主要功能:
    - 用于调节流经LED灯串的电流
    - 作为电压控制电流源、电流调节器或切断器使用
    - 适合采用周期性交流电源的应用
    应用领域:
    - LED照明应用,如射灯、高顶灯、特种照明及建筑照明

    技术参数


    - 输入电压: 3V 至 80V
    - 最大输入电压: 88V
    - 最高额定电流: 150mA
    - 热保护阈值温度: 130°C(达到此温度时,峰值调节电流线性降低)
    - 热保护模式下的电流: 约为最大电流的50%
    - 最低工作环境温度: -40°C
    - 最高工作环境温度: 100°C
    - 存储温度范围: -55°C 至 150°C
    - 封装类型: TDFN-6, SOT-89-5
    - 最大引脚温度 (焊接): 260°C

    产品特点和优势


    - 系统特点:
    - 所有组件均为固态部件,无电解电容需求
    - 小巧尺寸,便于机械安装,减少成本
    - 内置驱动电路,芯片安装方便,减少工艺流程
    - 高功率因数和低总谐波失真性能
    - 灵活的PCB布局风格
    - 支持宽泛的LED正向电压选择
    - 采用热分布到多个芯片的设计,提高散热效果
    - 适用于TRIAC调光
    - 芯片特点:
    - 88V的耐压能力
    - 低至3V的dropout电压,最高可达150mA的调节电流

    应用案例和使用建议


    典型应用示例:
    - 用于220VAC/10W的LED灯引擎,功率因数(PF)达0.98,总谐波失真(THD)为16%
    - 可以通过改变Q1型号来通过1KV浪涌测试(例如,更换为800V NMOS)
    使用建议:
    - 在使用过程中,需要合理配置外部电阻以调整所需的电流。根据手册所示,可以通过添加不同阻值的外部电阻来增加调节电流。
    - 在并联连接LED串的情况下,应注意调节电流的限制,以防止异常操作和芯片损坏。
    - 当设计应用于TRIAC调光的LED灯时,建议额外增加一个主动负载,以确保更好的调光性能。

    兼容性和支持


    - 兼容性:
    - 该产品可与其他电子元器件或设备兼容使用,特别是TRIAC调光系统。

    - 支持和维护:
    - 厂商提供技术支持和产品保修服务,如有任何疑问或问题,可通过技术文档中的联系方式获得帮助。

    常见问题与解决方案


    - 问题1: 如何设置外部电阻以获得所需的调节电流?
    - 解决方案: 根据选项的不同,可以选择合适的外部电阻来调节电流。例如,对于C1/C2/C3选项,增加外部电阻会导致电流增加;而对于D1/D2/D3选项,则会根据具体的电阻值变化。
    - 问题2: 在何种情况下会触发热保护机制?
    - 解决方案: 当结温(TJ)超过热保护阈值(TTP)时,热保护机制会被激活。此时,电流调节值将线性下降,以减少功耗。

    总结和推荐


    综上所述,XR46084是一款高效的三端电流控制器,适用于各种LED照明应用。它具备小巧紧凑的设计,高功率因数,低总谐波失真,同时提供了灵活的PCB布局选项,使其在多种应用场景下具有良好的适应性和稳定性。此外,厂商提供的技术支持和详细的文档资料也为用户提供了可靠的保障。因此,强烈推荐该产品用于各种LED照明工程。

XR46084ESFTR-ADJ参数

参数
故障保护 -
电压 - 电源(Vcc/Vdd) -
拓扑 -
最小输入电压 80V
输出电流 -
击穿电压 -
功率 -
开关频率 -
占空比 -
最小输出电压 -
隔离 -
最大输出电压 -
最大输入电压 80V
内部开关 No
通用封装 SOT-89-5
安装方式 导线安装,贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装
