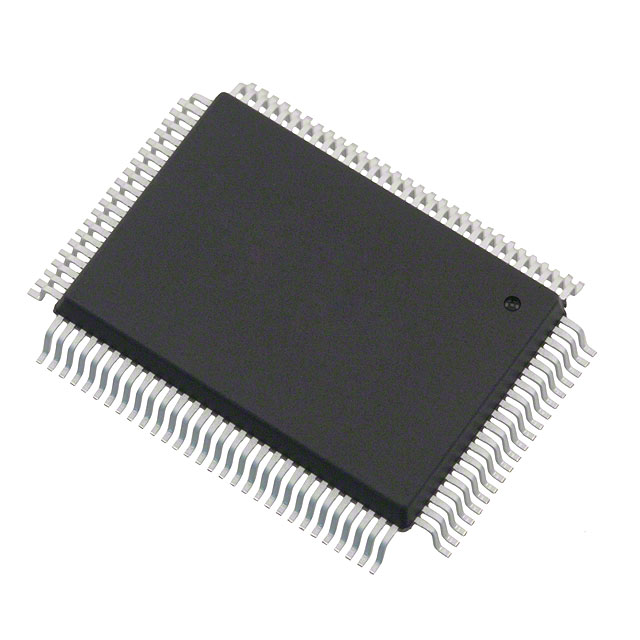

XR16C864CQ-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 2Mbps 是 是 是 是 3mA~6mA RS232,RS485 4,QUART 2.97V 5.5V 128B QFP 贴片安装
供应商型号: 1016-1651-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR16C864CQ-F

XR16C864CQ-F概述


    产品简介


    XR16C864四通道UART(通用异步收发器)
    XR16C864是一款增强型的四通道通用异步收发器(UART),每通道配备128字节的发送和接收FIFO缓冲区,支持硬件和软件流控制,自动半双工RS-485方向控制等功能。该芯片可广泛应用于便携式电器、电信网络路由器、以太网网络路由器、蜂窝数据设备以及工厂自动化和过程控制等领域。

    技术参数


    - 供电电压: 2.97V 至 5.5V
    - 通信速度: 最高达2Mbps
    - FIFO大小: 每通道128字节
    - 触发水平: 可编程的TX和RX FIFO触发水平
    - 中断控制: 可通过MCR寄存器设置,支持Intel和Motorola总线接口
    - 工作温度范围:
    - XR16C864CQ: 0°C 至 +70°C
    - XR16C864IQ: -40°C 至 +85°C
    - 封装: 100引脚QFP
    - 功耗: 睡眠模式下典型电流为200μA

    产品特点和优势


    XR16C864 的核心优势包括:
    - 高可靠性:提供高达2Mbps的数据传输速率,保证快速稳定的通信。
    - 增强的FIFO机制:每个通道配备128字节的FIFO,减少数据丢失和系统中断的可能性。
    - 灵活的中断管理:用户可通过MCR寄存器自由设置中断方式,提高系统适应性和响应速度。
    - 广泛的兼容性:与标准的ST16C654和XR16C854引脚兼容,便于系统升级和替换。

    应用案例和使用建议


    应用案例
    - 便携式电器:XR16C864可用于设计具有高速数据传输需求的手持设备,如便携式数据记录仪。
    - 网络路由器:适用于制造具有复杂通信需求的路由器和交换机。
    - 工业自动化:在工业自动化环境中,XR16C864能确保机器间通信的高效和稳定。
    使用建议
    - 电源管理:为了降低功耗,当系统不处于数据传输状态时,可将UART切换到睡眠模式。
    - 故障处理:如果系统频繁出现错误码,需检查硬件连接是否正确,特别是中断信号线和FIFO触发水平设置是否合理。

    兼容性和支持


    XR16C864 与标准的ST16C654和XR16C854引脚兼容,方便开发者进行设计迭代。同时,Exar公司提供全面的技术支持和文档资料,帮助用户更有效地使用该产品。

    常见问题与解决方案


    1. 问题: UART传输过程中数据丢失。
    - 解决方案: 检查并调整FIFO触发水平,确保数据不会因缓冲区溢出而丢失。
    2. 问题: 系统无法正确中断。
    - 解决方案: 验证中断配置,确保MCR寄存器设置符合预期。
    3. 问题: 数据通信不稳定。
    - 解决方案: 检查硬件连接和电源稳定性,确保外部时钟信号和供电电压满足要求。

    总结和推荐


    XR16C864 在数据传输速度、灵活性和可靠性方面表现出色,特别适合需要高性能、多功能的工业和消费类电子产品应用。考虑到其广泛的兼容性和良好的技术支持,强烈推荐在设计高速、可靠的串行通信系统时采用此产品。

XR16C864CQ-F参数

参数
最小工作供电电压 2.97V
典型供电电流 3mA~6mA
带 IrDA 编码器/解码器
带调制解调器控制
支持协议 RS232,RS485
FIFO大小 128B
带自动流量控制
最大工作供电电压 5.5V
数据速率 2Mbps
收发器数量 -
通道数量 4,QUART
接收器数量 -
带假起始位检测
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR16C864CQ-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16C864CQ-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16C864CQ-F XR16C864CQ-F数据手册

XR16C864CQ-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.8464 ¥ 366.9396
10+ $ 36.0506 ¥ 301.6981
66+ $ 35.1911 ¥ 294.5054
库存: 565
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 366.93
