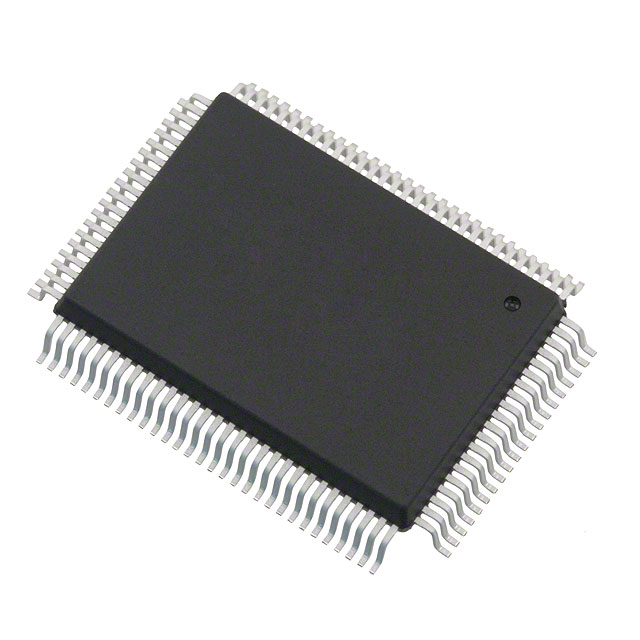

XR16L788IQ-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: MaxLinear UART, PQFP封装, 100引脚
供应商型号: XR16L788IQ-F
供应商: 云汉优选
标准整包数: 330
MAXLINEAR 通用异步收发器(UART) XR16L788IQ-F

XR16L788IQ-F概述

    高性能 2.97V 至 5.5V 八通道 UART

    产品简介


    XR16L788 是一款由 Exar Corporation 设计的高性能八通道通用异步收发器(UART),工作电压范围为 2.97V 到 5.5V,并且具有 5V 耐受输入能力。这款芯片集成了 8 个增强型 16550 UART、一个通用 16 位定时/计数器和片上振荡器,适用于通信系统中的高带宽需求。它广泛应用于远程访问服务器、以太网网络到串口转换、网络管理、工厂自动化、过程控制、销售点系统和多端口 RS-232/RS-422/RS-485 卡等场景。

    技术参数


    - 工作电压:2.97V 至 5.5V
    - 波特率:最高可达 6.25 Mbps(8X 采样时钟)或 3.125 Mbps(16X 采样时钟)
    - 存储容量:每个通道包含 64 字节的发送和接收 FIFO 缓冲区
    - 硬件流控:自动 RTS/CTS 或 DTR/DSR 硬件流控,可编程迟滞控制
    - 软件流控:自动 Xon/Xoff 软件流控
    - 红外编码/解码:符合 IrDA 1.0 标准
    - 工作温度范围:
    - XR16L788CQ:0°C 至 +70°C
    - XR16L788IQ:-40°C 至 +85°C
    - 封装形式:100 引脚 QFP(14x20x3 mm)

    产品特点和优势


    XR16L788 的独特功能包括:
    - 集成 8 个独立的 UART 通道,每个通道都具备独立的配置寄存器和状态寄存器。
    - 每个通道配备 64 字节的发送和接收 FIFO 缓冲区,确保高效率的数据传输。
    - 自动硬件流控和软件流控机制,提高数据传输的可靠性和灵活性。
    - 支持红外编码和解码,满足 IrDA 1.0 标准。
    - 低功耗模式(睡眠模式)并带有唤醒指示,降低功耗,延长设备寿命。
    - 高度集成设计,减少 PCB 尺寸,节省空间。

    应用案例和使用建议


    XR16L788 在多种应用场景中表现出色:
    - 远程访问服务器:多个独立的 UART 通道可以处理多路数据传输,提高系统的可扩展性和可靠性。
    - 工厂自动化和过程控制:多通道和高波特率支持复杂的控制系统,保证实时数据传输。
    - 销售点系统:提供可靠的串行通信接口,确保高效的数据交换。
    使用建议:
    - 选择合适的外部晶体振荡器,以获得准确的系统时钟。
    - 合理设置 FIFO 触发级别,避免数据丢失或过度占用内存。
    - 在高波特率下使用时,应注意电缆长度和信号完整性,以防止数据错误。

    兼容性和支持


    - 兼容性:该产品支持 Intel 和 Motorola 数据总线接口,方便与不同类型的微处理器和系统集成。
    - 技术支持:制造商提供详尽的技术文档和开发支持,确保用户能够快速上手并解决常见问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备初始化失败 | 检查复位信号(RST#)是否正确拉低,确保设备进入复位状态。 |
    | 数据传输错误 | 调整 FIFO 触发级别和硬件/软件流控设置,优化数据缓冲区管理。 |
    | 系统时钟不稳定 | 检查外部晶振连接,确保其正确无误。 |

    总结和推荐


    XR16L788 高性能八通道 UART 非常适合于需要高带宽和高可靠性的应用场合。其独特的设计、丰富的功能和广泛的兼容性使其在市场上具备很强的竞争力。如果你正在寻找一款可靠、高效的多通道 UART 芯片,XR16L788 是一个非常值得推荐的选择。

XR16L788IQ-F参数

参数
最大工作供电电压 5.5V
带自动流量控制
带 IrDA 编码器/解码器
带调制解调器控制
支持协议 RS485
数据速率 6.25Mbps
FIFO大小 64B
接收器数量 -
最小工作供电电压 2.97V
典型供电电流 5mA
带假起始位检测
通道数量 8
收发器数量 -
20.1mm(Max)
14.1mm(Max)
3.4mm(Max)
通用封装 PQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XR16L788IQ-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
