XR88C681CJF

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR

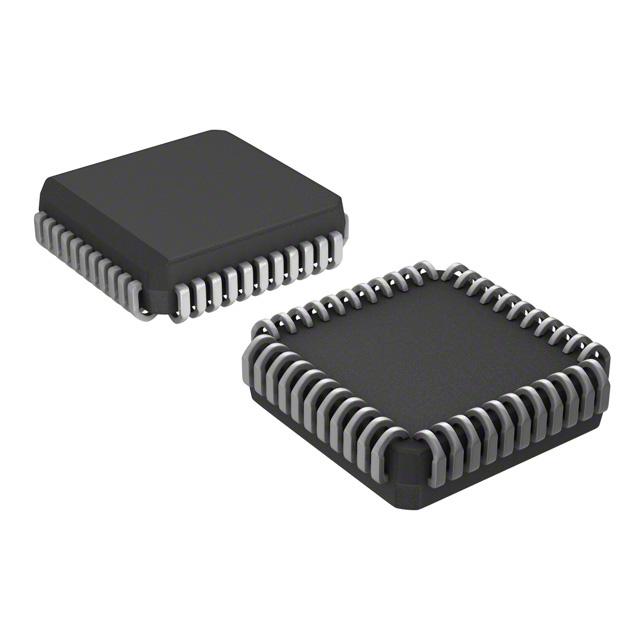

产品描述: MaxLinear UART, PLCC封装, 44引脚
供应商型号:
供应商:
标准整包数: 0
MAXLINEAR 通用异步收发器(UART) XR88C681CJF

XR88C681CJF概述

    XR88C681:双通道通用异步收发器(DUART)技术手册

    产品简介


    XR88C681 是一款高集成度的双通道通用异步收发器(Dual Universal Asynchronous Receiver and Transmitter,简称DUART),专为微处理器系统设计。这款器件能够在单个封装内提供两个完全独立的全双工异步通信通道,具有出色的性能和低功耗特性。其主要功能包括高性能的异步收发、多路缓冲及多种通信模式。XR88C681 广泛应用于多媒体系统、串行并行转换器以及调制解调器通信系统的数据终端设备(DTE)等领域。

    技术参数


    - 通道数量:双通道,每个通道完全独立。
    - 同步模式:支持全双工异步通信。
    - 缓冲能力:四重缓冲接收器和双缓冲发射器。
    - 比特率生成器:提供超过23种比特率选择。
    - 波特率范围:最高波特率为1 Mb/s(1x时钟频率下),或125 kb/s(16x时钟频率下)。
    - 工作环境:工作温度范围为0°C到70°C,扩展温度范围为-40°C到+85°C。
    - 接口:提供多种通用输入输出引脚,支持中断请求、状态检测等功能。
    - 电源要求:电源电压为5V ± 5%。

    产品特点和优势


    - 高性能:内置的高精度内部比特率发生器,提供了23种以上的比特率选项。
    - 低功耗:采用先进的CMOS工艺技术,确保在各种操作模式下的低功耗。
    - 多功能性:支持外部时钟输入,适用于多种通信标准。
    - 灵活配置:可通过编程选择多种运行模式,包括正常模式、自动回声模式、本地环回和远程环回模式。
    - 易用性:集成的8位双向数据总线,简化了与微处理器的通信。

    应用案例和使用建议


    - 多媒体系统:XR88C681 作为串行到并行/并行到串行的数据转换器,可以在多媒体系统中提供高效的数据传输。
    - 调制解调器通信系统:通过多个通道实现复杂的数据通信需求,特别是在需要远程监控的应用中。
    - 建议:根据应用的具体需求,合理设置波特率和其他参数,可以有效提升系统性能。建议在使用前仔细阅读手册,了解详细的参数和注意事项。

    兼容性和支持


    - 兼容性:与摩托罗拉MC2681和西格尼克斯SCC2692等设备兼容,确保了广泛的适用性。
    - 厂商支持:制造商提供详尽的技术支持,包括产品文档、设计指南和故障排查支持。

    常见问题与解决方案


    - 问题:波特率设置不当导致通信异常。
    - 解决方案:检查并调整波特率设置,确保与对方设备匹配。
    - 问题:系统无法正确响应中断请求。
    - 解决方案:确认中断使能寄存器的状态,确保中断被正确启用。

    总结和推荐


    XR88C681是一款功能强大且易于使用的双通道通用异步收发器,具备出色的性能和灵活性。其广泛的应用范围、良好的兼容性及优质的制造商支持使其成为众多系统的理想选择。如果你需要一个高效可靠的双通道通信解决方案,XR88C681无疑是值得推荐的产品。

XR88C681CJF参数

参数
带 IrDA 编码器/解码器 -
FIFO大小 3B
收发器数量 -
接收器数量 2
支持协议 UART
最大工作供电电压 5.25V
带自动流量控制 -
带假起始位检测 -
最小工作供电电压 4.75V
典型供电电流 15mA
数据速率 1Mbps
带调制解调器控制 -
通道数量 2,DUART
长*宽*高 16.66mm*16.66mm*3.68mm
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装

XR88C681CJF厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR88C681CJF数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR88C681CJF XR88C681CJF数据手册

XR88C681CJF封装设计

查看详情并下载
Symbol
Footprint
3D Model
