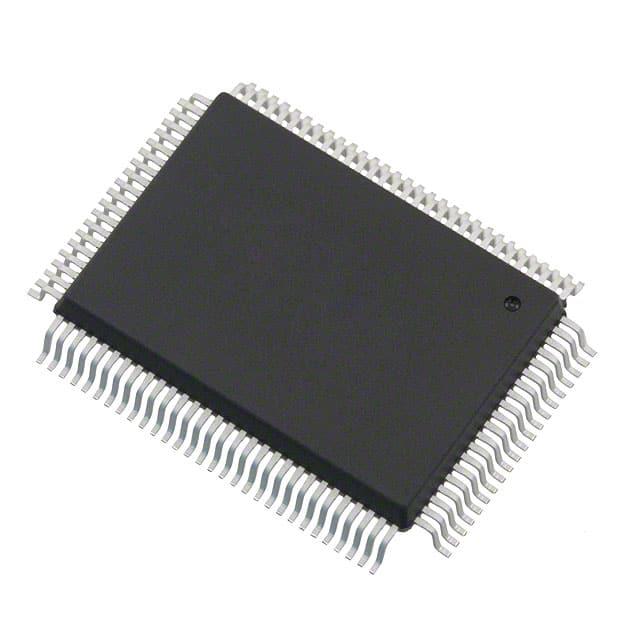

XR16L788CQ-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 6.25Mbps 是 是 是 是 5mA RS485 8 2.97V 5.5V 64B QFP 贴片安装 20.1mm*14.1mm*3.05mm
供应商型号: 1016-1283-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR16L788CQ-F

XR16L788CQ-F概述

    XR16L788 高性能 2.97V 至 5.5V 八通道 UART

    产品简介


    XR16L788 是一款高性能的八通道通用异步收发器(UART),工作电压范围为 2.97V 到 5.5V,并且具备 5V 耐压输入功能。这款设备专为高带宽通信系统设计,可以广泛应用于远程访问服务器、以太网网络到串行端口、网络管理、工厂自动化和过程控制、销售点系统、多端口 RS-232/RS-422/RS-485 卡等领域。

    技术参数


    - 工作电压:2.97V 至 5.5V,具有 5V 耐压输入功能。
    - 中断输出:单个全局中断输出,用于所有八个通道。
    - 配置寄存器:兼容 16C550 的五组可编程配置寄存器。
    - 传输和接收 FIFO:每个通道均具备 64 字节的传输和接收 FIFO。
    - 流控制:自动 RTS/CTS 或 DTR/DSR 硬件流控制,具有可编程滞回控制。
    - 软件流控制:自动 Xon/Xoff 软件流控制。
    - 红外编码/解码:支持 IrDA 1.0 标准。
    - 数据速率:最高可达 6.25 Mbps(5V 下)。
    - 封装形式:100 引脚 QFP(14x20x3 mm)。

    产品特点和优势


    - 多功能性:集成了八通道 UART、一个通用的 16 位定时器/计数器和片上振荡器。
    - 集成度高:高度集成的设计节省空间,适合紧凑型电路板布局。
    - 高速传输:高达 6.25 Mbps 的传输速率适用于高带宽需求。
    - 多重功能:提供多种硬件和软件流控制选项,增强系统的灵活性和稳定性。
    - 温度适应性:XR16L788CQ 和 XR16L788IQ 分别可在 0°C 至 +70°C 和 -40°C 至 +85°C 的温度范围内正常工作。

    应用案例和使用建议


    - 远程访问服务器:适合用于需要多个串行端口的数据交换。
    - 网络管理:利用其高带宽传输能力和灵活的流控制机制,有效管理复杂的网络环境。
    - 工厂自动化:实时数据传输和可靠的通信连接是关键因素,XR16L788 可以提供这些功能。
    使用建议:
    - 在高带宽应用场景下,建议使用 6.25 Mbps 的最大数据速率,确保数据传输的效率。
    - 使用时应注意设置合适的 FIFO 触发级别,以避免数据丢失。

    兼容性和支持


    - 兼容性:支持 Intel 和 Motorola 数据总线接口,提供了极大的灵活性。
    - 支持和维护:EXAR 提供详尽的技术文档和客户支持,确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    1. 问题:如何复位设备?
    - 解决方案:可以通过硬件复位(RST#引脚拉低)或者写入 RESET 寄存器进行软件复位。
    2. 问题:如何配置多个 UART 渠道?
    - 解决方案:通过写入 Device Configuration Registers 的 REGB 寄存器并置位 bit-0,可以同时写入所有 8 个 UART 渠道。

    总结和推荐


    XR16L788 是一款高性能的八通道 UART,适用于多种复杂通信场景。其高度集成的设计、强大的功能和广泛的适用范围使其在市场上具备显著的竞争优势。我们强烈推荐在高带宽通信系统中使用这款产品,以确保高效稳定的数据传输。

XR16L788CQ-F参数

参数
带自动流量控制
通道数量 8
最小工作供电电压 2.97V
最大工作供电电压 5.5V
FIFO大小 64B
带 IrDA 编码器/解码器
带调制解调器控制
数据速率 6.25Mbps
支持协议 RS485
收发器数量 -
典型供电电流 5mA
带假起始位检测
接收器数量 -
长*宽*高 20.1mm*14.1mm*3.05mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR16L788CQ-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16L788CQ-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16L788CQ-F XR16L788CQ-F数据手册

XR16L788CQ-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
