XR16M2550IM48-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 16Mbps 是 是 是 是 RS232,RS422 2,DUART 1.62V 3.63V 16B QFP 贴片安装 7mm*7mm*1mm
供应商型号: 1016-1286-ND
供应商: Digi-Key
标准整包数: 1

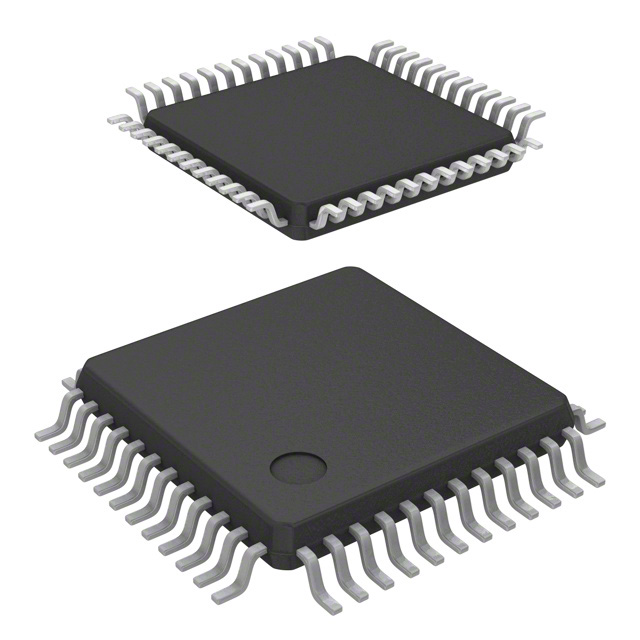

MAXLINEAR 通用异步收发器(UART) XR16M2550IM48-F

XR16M2550IM48-F概述

    XR16M2550 High Performance Low Voltage DUART with 16-Byte FIFO

    1. 产品简介


    XR16M2550 是一款高性能的低电压双通用异步收发器(DUART),包含两个独立的UART通道,每个通道具有16字节的发送和接收FIFO缓冲区。这款器件由Exar公司生产,适用于便携式设备、电信网络路由器、以太网网络路由器、蜂窝数据设备、工厂自动化和过程控制等多个领域。

    2. 技术参数


    - 操作电压:1.62至3.63伏
    - 通信接口:支持硬件(RTS/CTS)和软件(Xon/Xoff)自动流控制,完整的调制解调器接口
    - 波特率发生器:内部提供每个通道独立的可编程波特率发生器,最大可达16 Mbps(3.3V下)
    - 数据速率:最高可达16 Mbps(3.3V下),12.5 Mbps(2.5V下),8 Mbps(1.8V下)
    - 支持时钟输入:外部晶体振荡器(高达24MHz)或外部时钟(高达64MHz)
    - 封装选项:48引脚TQFP和32引脚QFN封装
    - 温度范围:-40°C至+85°C

    3. 产品特点和优势


    XR16M2550 的主要特点是其高性能和低电压操作能力。它具备以下优势:
    - 双独立UART通道:允许同时处理两个数据流,提高系统效率
    - 高数据速率:在3.3V条件下支持最高16 Mbps的数据传输速率
    - 自动流控制:通过硬件(RTS/CTS)和软件(Xon/Xoff)实现自动流控制,确保数据传输的稳定性和可靠性
    - 红外编码/解码:支持无线红外(IrDA 1.0)编码和解码,适用于远程通讯
    - 多功能引脚:多种引脚配置,方便灵活连接到各种设备

    4. 应用案例和使用建议


    XR16M2550 在以下场景中有广泛的应用:
    - 电信网络路由器:支持高数据速率和稳定的数据传输,适合于复杂的数据交换需求
    - 便携式设备:低电压操作使得该器件适合用于电池供电的便携设备
    - 工厂自动化:具备强大的数据处理能力和多功能接口,适合工业控制系统
    使用建议:
    - 数据流管理:合理设置FIFO触发级别,以优化数据处理速度
    - 硬件和软件流控制:根据具体应用场景选择合适的流控制方式,以保证数据传输的稳定性
    - 电源管理:在不同工作电压下进行适当调整,以确保器件的正常运行

    5. 兼容性和支持


    XR16M2550 与 ST16C2550、XR16L2550 和 XR16V2550 在引脚和软件上兼容,这使得现有的设计可以轻松进行升级。厂商提供了详尽的技术支持文档,包括电路图、应用指南等,用户可以通过这些资料获得详细的指导和支持。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及解决方案:
    - 问题:数据传输速率不理想
    - 解决方案:检查波特率设置和时钟源,确保正确配置
    - 问题:接收数据出现错误
    - 解决方案:确认硬件流控制(RTS/CTS)是否正常工作,确保无误码
    - 问题:电源电压不稳定导致数据传输失败
    - 解决方案:使用稳压电源,并增加滤波电容以确保电源的稳定性

    7. 总结和推荐


    XR16M2550 是一款非常出色的低电压双UART器件,具备高性能和低功耗的特点。它的多功能性使其非常适合于多种应用场景,特别是在需要高效数据处理和传输的环境中。对于追求高可靠性和高性能的项目,强烈推荐使用XR16M2550。

XR16M2550IM48-F参数

参数
带自动流量控制
典型供电电流 -
带假起始位检测
支持协议 RS232,RS422
FIFO大小 16B
收发器数量 -
通道数量 2,DUART
数据速率 16Mbps
带 IrDA 编码器/解码器
带调制解调器控制
接收器数量 -
最大工作供电电压 3.63V
最小工作供电电压 1.62V
长*宽*高 7mm*7mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

XR16M2550IM48-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16M2550IM48-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16M2550IM48-F XR16M2550IM48-F数据手册

XR16M2550IM48-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
