XR68C92IV-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 230.4Kbps 否 是 2,DUART 2.97V 5.5V 16B QFP 贴片安装 10mm*10mm*1.4mm
供应商型号:
供应商:
标准整包数: 0

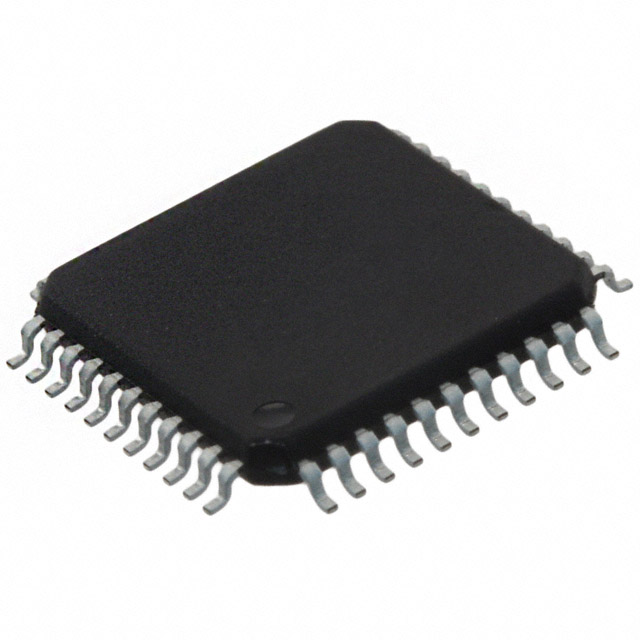

MAXLINEAR 通用异步收发器(UART) XR68C92IV-F

XR68C92IV-F概述

    XR68C92/192 双通用异步收发器:技术手册

    产品简介


    XR68C92/192 是一款高性能的双通用异步收发器(Dual Universal Asynchronous Receiver and Transmitter),主要用于并行数据传输至串行端口,或将串行数据转换为并行格式,以供CPU读取。该器件提供8字节(XR68C92)和16字节(XR68C192)的发送和接收FIFO。XR68C92/192具有更高的数据访问速度和多种附加功能,是对XR68C681和Philips SCC68692 UART的改进版本。它广泛应用于通信系统、嵌入式系统和其他需要高效串行通信的应用场景中。

    技术参数


    - 封装类型:PLCC
    - 工作温度范围:0°C 到 +70°C 或 -40°C 到 +85°C
    - 输入电压范围:2.97V 至 5.5V
    - 通信速度:标准波特率从50bps到230.4kbps;非标准波特率高达1Mbps
    - 内存缓冲区:8 字节(XR68C92)或 16 字节(XR68C192)FIFO
    - 中断控制:单个中断输出,可通过编程配置的寄存器来管理
    - 数据线:双向数据总线(D0-D7)
    - 定时逻辑:包含晶振、波特率发生器、时钟选择逻辑和16位可编程计数器/定时器
    - 兼容性:支持外部时钟输入,可通过多种时钟源进行配置

    产品特点和优势


    - 5V容限输入:增强的兼容性和可靠性
    - 增强的多点传输模式:支持独立的地址和数据标签存储
    - 多种波特率支持:包括标准波特率和非标准波特率高达1Mbps
    - 可编程配置:允许用户根据具体需求灵活配置输出端口的功能
    - 低功耗设计:采用先进的CMOS工艺实现低功耗和高速度

    应用案例和使用建议


    XR68C92/192 的典型应用场景包括各种通信模块和接口设计。例如,在无线通信基站中,它可以用于高速数据传输;在工业控制系统中,可以作为传感器数据收集和处理的关键组件。建议在使用过程中注意以下几点:
    - 确保时钟信号稳定,特别是使用外部时钟源时
    - 注意电源的稳定性,避免电压波动导致数据错误
    - 仔细配置FIFO和中断相关寄存器,确保高效的数据处理和传输

    兼容性和支持


    - 封装类型:40引脚PDIP、44引脚PLCC和44引脚LQFP
    - 制造商支持:EXAR Corporation 提供详尽的技术文档和应用指南,用户可以通过其官方网站获得进一步的技术支持和服务

    常见问题与解决方案


    - 问题1:接通电源后,芯片无法正常工作。
    - 解决方案:检查电源电压是否在2.97V至5.5V之间,确认所有连接线正确无误。
    - 问题2:数据传输过程中出现错误。
    - 解决方案:调整波特率设置,检查时钟源和FIFO配置是否正确。
    - 问题3:中断信号不稳定。
    - 解决方案:检查中断屏蔽寄存器和状态寄存器配置,确保正确识别和响应中断条件。

    总结和推荐


    XR68C92/192是一款强大且灵活的双通用异步收发器,具有多种波特率支持和可编程功能,非常适合需要高速、低功耗通信的应用场景。其卓越的性能和广泛的适用性使其在市场上具备很高的竞争力。我们强烈推荐该产品给那些寻求高效可靠串行通信解决方案的工程师和开发者。

XR68C92IV-F参数

参数
接收器数量 -
带调制解调器控制 -
数据速率 230.4Kbps
带自动流量控制
收发器数量 -
典型供电电流 -
带假起始位检测
通道数量 2,DUART
支持协议 -
FIFO大小 16B
最大工作供电电压 5.5V
最小工作供电电压 2.97V
带 IrDA 编码器/解码器 -
长*宽*高 10mm*10mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

XR68C92IV-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR68C92IV-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR68C92IV-F XR68C92IV-F数据手册

XR68C92IV-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
