首页  >  产品百科  >  XR16M654IL48-F

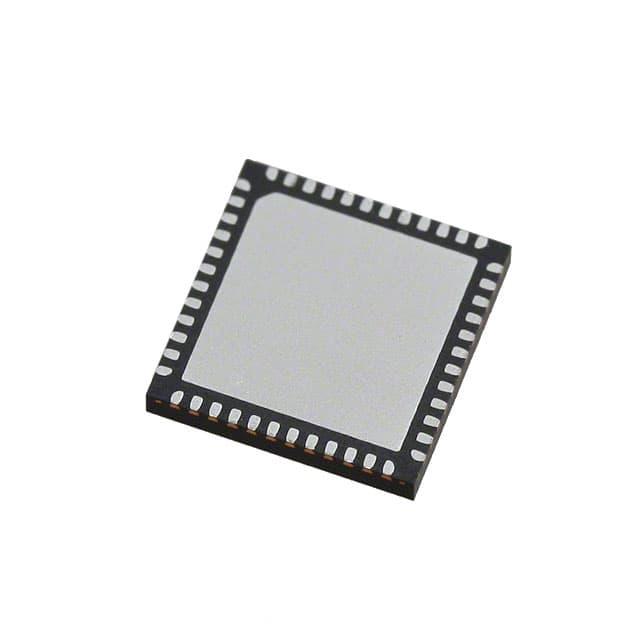

XR16M654IL48-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 16Mbps 是 是 是 是 2mA RS232 4,QUART 1.62V 3.63V 64B QFN 贴片安装
供应商型号: M-XR16M654IL48-F
供应商: Future
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR16M654IL48-F

XR16M654IL48-F概述

    XR16M654/654D:高性能四通道UART解决方案

    产品简介


    XR16M654/654D 是 Exar 公司推出的一款高度集成的四通道通用异步接收发送器(UART),每个通道配备64字节的发送和接收FIFO(先进先出缓冲区)。它具备自动硬件和软件流控制功能,最高数据传输速率可达16Mbps。这款UART在工业标准的基础上进行了增强,支持多种接口模式,适合广泛应用在便携设备、电信网络路由器、以太网路由器、蜂窝数据设备、工厂自动化和过程控制等领域。

    技术参数


    - 供电电压范围:1.62V 到 3.63V
    - 数据传输率:最高可达16Mbps
    - 传输FIFO大小:64字节
    - 接收FIFO大小:64字节,包含错误标记
    - 可编程FIFO触发级别:4级可选
    - 硬件流控制:自动RTS/CTS
    - 软件流控制:自动Xon/Xoff
    - 无线红外编码/解码:支持IrDA 1.0
    - 全调制解调器接口
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高集成度:每个通道都配备了64字节的FIFO,显著减少外部缓冲需求。
    - 多功能性:支持Intel和Motorola两种数据总线接口,便于不同处理器的集成。
    - 低功耗:提供睡眠模式,降低功耗,同时具备自动唤醒功能。
    - 强大兼容性:与行业标准ST16C554和ST16C654/654D兼容,简化设计流程。

    应用案例和使用建议


    - 便携设备:在小型手持设备中,如智能手机和平板电脑,利用其低功耗特性进行数据通信。
    - 电信网络路由器:高速数据传输的需求下,其高达16Mbps的数据速率能够满足要求。
    - 工厂自动化:在工业控制场景中,其多功能性可以连接各种传感器和执行器,实现复杂的通信控制。
    使用建议:
    - 在设计过程中应充分考虑功耗管理,特别是在电池供电的应用中。
    - 对于高数据传输速率的场景,建议优先选用其64-pin或100-pin封装版本,以获得更多的FIFO状态输出和其他额外接口。

    兼容性和支持


    - 兼容性:与Motorola处理器无缝集成,适用于广泛的嵌入式系统。
    - 支持和服务:厂商提供详尽的技术文档和技术支持服务,确保客户能快速解决问题并进行产品定制。

    常见问题与解决方案


    - Q1: 产品无法正常工作。
    - A1: 检查电源电压是否符合1.62V至3.63V范围。如果电压正常,确认是否正确配置了晶振和外部时钟输入。

    - Q2: 数据传输出现丢失现象。
    - A2: 调整FIFO触发级别,以优化数据流控制。
    - Q3: 遇到硬件流控制异常。
    - A3: 检查RTS/CTS引脚配置是否正确。若无误,则可能需要重新初始化设备。

    总结和推荐


    XR16M654/654D凭借其高效能、低功耗和强大的兼容性,成为许多工业应用的理想选择。它的广泛适用性及优秀的技术支持使其在市场上具有较高的竞争力。对于需要稳定、高效通信接口的设计者来说,XR16M654/654D是一个非常值得推荐的产品。

XR16M654IL48-F参数

参数
收发器数量 -
带 IrDA 编码器/解码器
支持协议 RS232
FIFO大小 64B
最小工作供电电压 1.62V
最大工作供电电压 3.63V
数据速率 16Mbps
带调制解调器控制
通道数量 4,QUART
典型供电电流 2mA
带自动流量控制
接收器数量 -
带假起始位检测
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR16M654IL48-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16M654IL48-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16M654IL48-F XR16M654IL48-F数据手册

XR16M654IL48-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.72 ¥ 124.384
4+ $ 13.915 ¥ 117.5818
20+ $ 13.717 ¥ 115.9087
40+ $ 13.629 ¥ 115.1651
125+ $ 13.409 ¥ 113.3061
库存: 57
起订量: 2 增量: 260
交货地:
最小起订量为:1
合计: ¥ 124.38
