XR17V352IB113-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 31.25Mbps 是 是 是 是 120mA RS485 2,DUART 256B FPBGA-113 贴片安装 9mm*9mm*1.38mm
供应商型号: XR17V352IB113-F
供应商: 云汉优选
标准整包数: 1
MAXLINEAR 通用异步收发器(UART) XR17V352IB113-F

XR17V352IB113-F概述

    高性能双通道PCI Express UART XR17V352

    产品简介


    XR17V352是一款高性能双通道PCI Express(PCIe)通用异步收发传输器(UART),专为提高性能和降低功耗而设计。XR17V352集成了两个独立的增强型16550兼容UART,能够提供高速串行通信接口。这款UART芯片被广泛应用于下一代POS系统、远程访问服务器、存储网络管理、工厂自动化及过程控制等场景。

    技术参数


    - 供电要求:单电源供电3.3V,内部核心电压通过电荷泵调节器降压到1.2V。
    - 性能指标:符合PCIe 2.0 Gen 1标准,每个通道支持高达31.25Mbps的传输速率。
    - 时钟:PCIe参考时钟输入范围0至700mV(单端摆动),并需要外部电容AC耦合。
    - 工作模式:支持自动硬件流控制(RTS/CTS或DTR/DSR)和软件流控制(Xon/Xoff)。

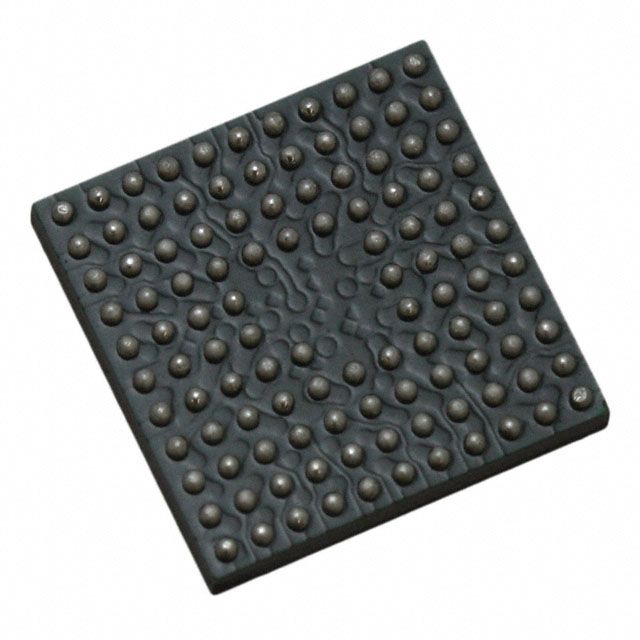

    - 引脚定义:具有113针FPBGA封装(9x9mm),详细引脚描述见附图。

    产品特点和优势


    - 高性能:支持最高达31.25Mbps的数据传输率,确保高速通信需求。
    - 低功耗:内建电荷泵调节器,减少整体功耗。
    - 增强功能:256字节的发送和接收FIFO,自动硬件或软件流控制,多用途I/O引脚(MPIO),支持红外模式。
    - 兼容性:与之前的XR17C15x、XR17D15x和XR17V25x系列PCI UART保持软件兼容性,简化了现有系统的迁移过程。

    应用案例和使用建议


    - POS系统:适合于处理高数据流量的收银机应用。
    - 建议:在处理大规模数据吞吐量时,需注意FIFO的填充级别,及时清理,防止数据溢出。

    - 存储网络管理:在网络存储设备中管理多个端口通信。
    - 建议:配置适当的触发阈值以实现有效的中断处理机制。

    兼容性和支持


    - 与其它组件的兼容性:与标准的16550 UART指令兼容,便于编程和调试。
    - 支持和维护:制造商提供了详尽的技术文档和在线技术支持,确保用户可以顺利安装和使用产品。

    常见问题与解决方案


    - 问题1:如何设置UART通道的触发水平?
    - 解决方法:通过配置TXTRG和RXTRG寄存器来调整触发水平。

    - 问题2:如何启用中断?
    - 解决方法:在相应的中断使能寄存器(如IER)中写入适当的值,同时在中断状态寄存器(ISR)中读取中断状态。

    总结和推荐


    XR17V352是一款高度集成且功能强大的UART解决方案,适用于多种高要求的应用场合。凭借其高性能、低功耗和多功能性,该产品在数据通信领域拥有显著的竞争优势。对于寻求高性能串行通信能力的系统开发者来说,它是一个理想的选择。推荐在需要可靠和高效通信的应用中采用此产品。

XR17V352IB113-F参数

参数
支持协议 RS485
带假起始位检测
最大工作供电电压 -
数据速率 31.25Mbps
带自动流量控制
通道数量 2,DUART
带调制解调器控制
带 IrDA 编码器/解码器
FIFO大小 256B
典型供电电流 120mA
收发器数量 -
最小工作供电电压 -
接收器数量 -
长*宽*高 9mm*9mm*1.38mm
通用封装 FPBGA-113
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XR17V352IB113-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR17V352IB113-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR17V352IB113-F XR17V352IB113-F数据手册

XR17V352IB113-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 31.8581
50+ ¥ 29.6791
200+ ¥ 28.2658
1000+ ¥ 27.7686
库存: 683
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 318.58
直接购买
加入购物车
