XR16V2750IM-F

产品分类: 通用异步收发器(UART)
厂牌: MAXLINEAR
产品描述: 8Mbps 是 是 是 是 2.5mA RS232,RS485 2,DUART 2.25V 3.6V 64B QFP 贴片安装
供应商型号: XR16V2750IM-F-ND
供应商: Digi-Key
标准整包数: 1

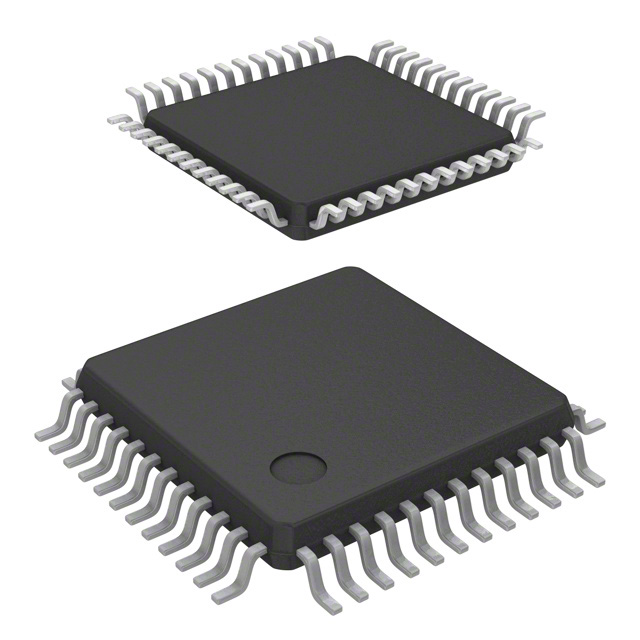

MAXLINEAR 通用异步收发器(UART) XR16V2750IM-F

XR16V2750IM-F概述

    # XR16V2750 高性能双通道 UART 技术手册

    1. 产品简介


    XR16V2750 是 Exar Corporation 推出的一款高性能双通道通用异步收发器(DUART),具有 64 字节的发送(TX)和接收(RX)FIFO 缓冲区。它支持 2.25 至 3.6V 的电压范围,并具有 5V 容错输入功能。该器件在引脚配置上与 Exar 的 XR16L2750 和 ST16C2550 兼容,适合多种通信和嵌入式应用。
    主要功能:
    - 高容量 FIFO 缓存:每个通道拥有 64 字节的 TX 和 RX FIFO,减少中断频率,提升数据处理效率。
    - 灵活的数据速率设置:最高可达 8 Mbps(3.3V 下支持 8 倍采样时钟),支持精确的分数波特率生成。
    - 多功能接口支持:支持自动硬件流控制(RTS/CTS)、软件流控制(Xon/Xoff)、红外传输(IrDA 1.0)及 RS-485 半双工方向控制。
    - 集成晶振缓冲功能:支持高达 24MHz 晶体振荡器或外部时钟输入(高达 64MHz)。

    应用领域:
    - 移动设备
    - 电信网络路由器
    - 以太网交换机
    - 无线通信模块
    - 工厂自动化与过程控制

    2. 技术参数


    | 参数名称 | 规格 |

    | 供电电压 | 2.25V 至 3.6V |
    | 数据速率 | 最大 8 Mbps(3.3V 下 8X 采样时钟) |
    | 引脚封装 | 48 引脚 TQFP 或 32 引脚 QFN |
    | 工作温度范围 | -40°C 至 +85°C |
    | FIFO 缓冲区大小 | TX 和 RX 各 64 字节 |
    | 支持采样时钟倍数 | 8X 或 16X |
    | 触发级别可编程性 | TX 和 RX FIFO 可编程触发级别 |
    | 输入输出电平兼容性 | 5V 容错输入 |

    3. 产品特点和优势


    XR16V2750 的核心特点是具备强大的 FIFO 管理能力和先进的自动流控制机制,这使其成为高效数据传输的理想选择。此外,以下特点显著增强了其竞争力:
    - 高性能缓冲区:相较于传统 16C2550 的 16 字节 FIFO,XR16V2750 提供 64 字节 FIFO,显著减少了处理器的负载,提高了系统响应速度。
    - 低功耗设计:通过降低中断频率,有效降低了整体功耗,尤其适合便携式设备。
    - 灵活的接口选项:支持多种协议(如 RS-485、IrDA),满足不同领域的通信需求。
    - 宽温支持:工业级 -40°C 至 +85°C 的工作温度范围,确保在恶劣环境下的稳定运行。

    4. 应用案例和使用建议


    应用案例
    1. 无线通信模块:XR16V2750 的自动流控制功能可应用于移动通信设备,确保数据传输的稳定性。
    2. 工业自动化:其多通道支持和高性能缓冲区特别适合工业自动化场景,用于实时数据采集和处理。
    3. 网络设备:作为路由器或交换机的核心组件,XR16V2750 提供了高速数据处理能力。
    使用建议
    - 优化配置 FIFO 触发点:根据具体应用调整 TX 和 RX FIFO 的触发阈值,以实现最佳性能。
    - 注意信号完整性:连接 XTAL1 和 XTAL2 时,需使用高质量的晶体振荡器,确保时钟信号的准确性。
    - 避免电源波动:使用适当的去耦电容,并确保电源电压稳定在规定范围内。

    5. 兼容性和支持


    - 兼容性:XR16V2750 与 Exar 的其他 UART 芯片(如 XR16L2750)以及 TI 的 TL16C752B 引脚兼容,便于升级或替代。
    - 技术支持:Exar 提供详尽的技术文档和支持服务,包括典型应用电路设计和故障排查指南。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输速率无法达到预期 | 检查外部晶振频率或内部波特率寄存器设置。 |
    | UART 失效 | 确保复位信号持续时间超过 40ns。 |
    | FIFO 溢出报警 | 调整 FIFO 触发级别,增加处理中断频率。 |

    7. 总结和推荐


    XR16V2750 是一款功能强大且高度可靠的高性能 DUART,适用于需要高速数据传输和处理的应用场景。凭借其先进的 FIFO 管理机制、丰富的接口支持以及兼容性,它在市场竞争中表现出色。我们强烈推荐此产品给对数据通信质量要求较高的用户,尤其是在便携设备、工业自动化和网络设备领域。
    综上所述,XR16V2750 是一个值得信赖的选择,能够有效提升系统的整体性能和效率。

XR16V2750IM-F参数

参数
带调制解调器控制
最大工作供电电压 3.6V
支持协议 RS232,RS485
数据速率 8Mbps
带自动流量控制
FIFO大小 64B
带假起始位检测
通道数量 2,DUART
典型供电电流 2.5mA
最小工作供电电压 2.25V
收发器数量 -
带 IrDA 编码器/解码器
接收器数量 -
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR16V2750IM-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR16V2750IM-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 通用异步收发器(UART) MAXLINEAR XR16V2750IM-F XR16V2750IM-F数据手册

XR16V2750IM-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
