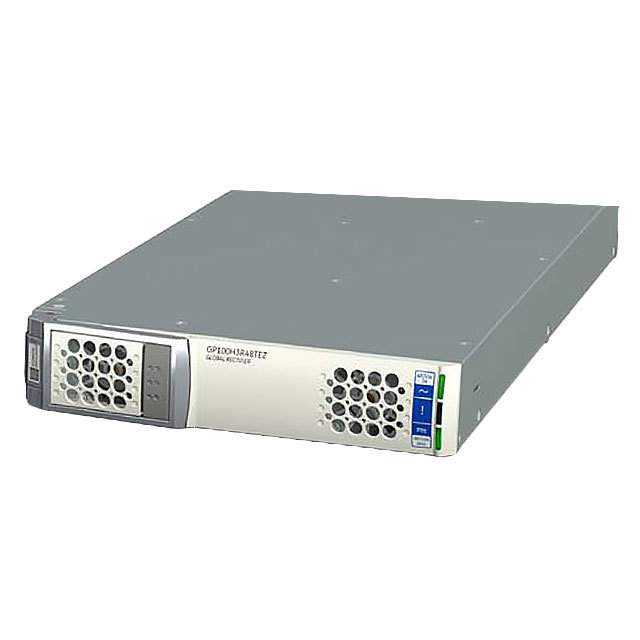

GP100H3R48TEZ

产品分类: 开关电源
厂牌: ABB
产品描述: 6KW 1 320V(AC)(3PH) 530V(AC)(3PH) 111.1A 52V 支架安装 445.3mm*202.5mm*40.9mm
供应商型号:
供应商:
标准整包数: 0
ABB 开关电源 GP100H3R48TEZ

GP100H3R48TEZ概述


    产品简介


    GP100H3M54TEZ 是通用电气公司(GE)推出的高效率电源模块,属于其全球平台线系列产品。该产品支持三相交流输入电压范围380/480VAC,提供默认输出为±54/52VDC @ 6000W及5VDC @ 10W。该电源广泛应用于电信路由器、VoIP交换机、企业网络及半导体制造等领域。

    技术参数


    - 输入电压:320 - 530VAC
    - 输出功率:6000W @ 54/52/48VDC
    - 效率:典型值96.5%,超过80plus钛级别
    - 热插拔功能:支持热插入/拔出
    - 保护机制:过温警告与保护,过载保护,过压保护等
    - 接口:PMBus合规的双冗余I2C串行总线
    - 尺寸:1RU形式因子,密度达30 W/in³

    产品特点和优势


    GP100H3M54TEZ具备多项显著的技术优势,包括但不限于:
    - 高效率设计:高达96.5%的典型转换效率,远超行业标准
    - 紧凑尺寸:在1RU空间内实现高达30 W/in³的功率密度
    - 强大的电气特性:可编程输出电压范围42V至58VDC,支持广泛的系统应用
    - 冗余设计:具备双重冗余的PMBus和I2C接口,确保系统的可靠性
    - 环境适应性强:通过SEMI-F47测试,符合RoHS、REACH等环保标准

    应用案例和使用建议


    应用案例
    GP100H3M54TEZ广泛应用于电信基础设施、企业网络及数据中心等环境。例如,在分布式电源架构中,该电源能够高效地为不同负载节点提供稳定的48VDC电源供应。
    使用建议
    1. 在安装前,请确保电源输入电压与现场电网匹配,避免电压不匹配导致损坏。
    2. 对于需要长时间连续运行的应用场景,建议采用冗余配置以增强系统可靠性。
    3. 利用PMBus协议进行远程监控和管理,可以有效降低维护成本。

    兼容性和支持


    该产品与多种通信标准和设备兼容,包括PMBus、I2C及RS485接口。此外,制造商还提供了详尽的文档和技术支持服务,帮助客户快速部署并解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查连接线路是否正确;调整内部设置以校准输出电压 |
    | 过载保护触发 | 减少负载;检查设备状态以确认无短路或接地故障 |
    | 长期运行后温度过高 | 清理风扇区域积尘;确保良好的散热环境 |

    总结和推荐


    GP100H3M54TEZ凭借其高效的转换效率、紧凑的设计以及多重保护措施,在电信和数据中心等领域展现出色的表现。其优秀的稳定性和可靠性使其成为关键基础设施建设的理想选择。综上所述,强烈推荐该产品给那些寻求高性能、高可靠性的电源解决方案的企业和个人。

GP100H3R48TEZ参数

参数
最大输入电压 530V(AC)(3PH)
电流-输出2 -
最小输入电压 320V(AC)(3PH)
电压-输出3 -
电压-输出2 -
输出功率 6KW
电流-输出1 111.1A
负载调节 -
电压-输出1 52V
输出数量 1
电压-输出4 -
长*宽*高 445.3mm*202.5mm*40.9mm
安装方式 支架安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GP100H3R48TEZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

GP100H3R48TEZ数据手册

厂牌 PDF简要描述 下载
ABB 开关电源 ABB GP100H3R48TEZ GP100H3R48TEZ数据手册
