FLT012A0Z

产品分类: 开关电源
厂牌: ABB
产品描述: Electromechanical Filter 12A 50Ohm
供应商型号:
供应商:
标准整包数: 0
ABB 开关电源 FLT012A0Z

FLT012A0Z概述

    FLT012A0Z/FLT012A0-SZ 输入滤波模块技术手册

    产品简介

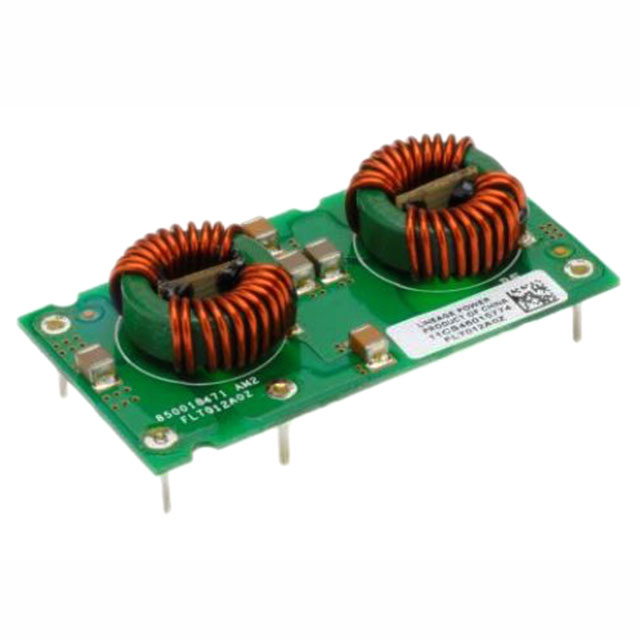

    FLT012A0Z/FLT012A0-SZ 是一款适用于直流输入电源系统的输入滤波模块。该模块的设计目标是在75Vdc的最大输入电压下,提供最高12A的输出电流。其主要功能是通过减少传导的差模和共模噪声来显著提高电源系统的电磁兼容性(EMC),并且适用于多种分布式电源架构。这些模块可广泛应用于无线网络、企业网络及接入和光纤网络设备中。

    技术参数


    - 输入电压:0至75Vdc
    - 最大瞬时输入电压:100Vdc(100毫秒)
    - 输出电流:12Adc
    - 温度范围:-40°C 至 +85°C
    - 隔离耐压:1500Vdc
    - 绝缘电阻:10兆欧姆
    - 计算平均寿命:150,609,226小时
    - 插入损耗(共模):典型值为45dB
    - 插入损耗(差模):典型值为55dB
    - 重量:12克(0.42盎司)

    产品特点和优势


    - 符合RoHS标准:Z版本模块符合欧盟RoHS标准,适用于无铅或锡铅焊接环境。
    - 多安装方式:同时提供表面贴装(Surface Mount)和通孔(Through Hole)两种安装方式,满足不同应用场景的需求。
    - 过滤性能优越:具有良好的共模和差模过滤能力,有助于显著降低传导噪声。
    - 尺寸小巧:体积仅为48.3 mm x 25.4 mm x 11.7 mm,便于在有限空间内安装。
    - 成本效益高:采用开放框架设计,经济高效。
    - 广泛的工作温度范围:-40°C至+85°C,适用于严苛的环境条件。
    - 安全认证:通过UL 60950-1, CSA C22.2 No. 60950-1-07和VDE EN60950-1, 2nd Ed.等多项安全认证。
    - 相同的引脚布局:与FLTR100V10模块相同,方便替换和升级。

    应用案例和使用建议


    根据数据手册,该模块已被成功应用于QBVW033 DC/DC转换器模块上,能够实现与EN55022标准相符的EMI抑制效果,具有11dB的裕量。在实际应用中,建议采取以下步骤:
    - 在滤波模块后放置一个电解电容以增强低频差模噪声的衰减。
    - 使用外部保险丝,以确保在短路或过载情况下保护模块的安全。
    - 适当考虑模块的散热设计,特别是在高功率应用场景中,需要增加冷却措施。

    兼容性和支持


    - 兼容性:该模块可与各种不同的直流/直流转换器模块兼容,既适用于开放式框架设计也适用于金属外壳设计。
    - 支持:厂商提供详细的组装指南和技术支持,涵盖从表面贴装到锡铅焊接等多种工艺流程。

    常见问题与解决方案


    - Q: 如何正确选择和安装保险丝?
    A: 建议使用快速熔断保险丝,额定值不超过15A,根据具体应用选择合适的保险丝型号。
    - Q: 模块在高温环境下的使用寿命如何?
    A: 遵循热测试结果,确保模块工作温度不超过130°C,可以延长其使用寿命。

    总结和推荐


    综上所述,FLT012A0Z/FLT012A0-SZ 输入滤波模块是一款高性能且多功能的产品,适用于多种电源系统。它具备卓越的过滤能力和广泛的适用范围,适合多种工业应用场景。鉴于其优秀的设计和出色的性能,我们强烈推荐此产品用于需要严格电磁兼容性的场合。

FLT012A0Z参数

参数
最小输入电压 -
输出数量 -
电压-输出2 -
电压-输出3 -
电流-输出2 -
最大输入电压 -
电压-输出4 -
输出功率 -
电流-输出1 -
电压-输出1 -
负载调节 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

FLT012A0Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

FLT012A0Z数据手册

厂牌 PDF简要描述 下载
ABB 开关电源 ABB FLT012A0Z FLT012A0Z数据手册
