JRCW016A0R41-18TZ

产品分类: 开关电源
厂牌: ABB
产品描述: 450W 1 36V 75V 0.2% 28V DIP-9 通孔安装 60.7mm*57.7mm*12.7mm
供应商型号: SG2-JRCW016A0R41-18TZ
供应商: 期货订购
标准整包数: 1

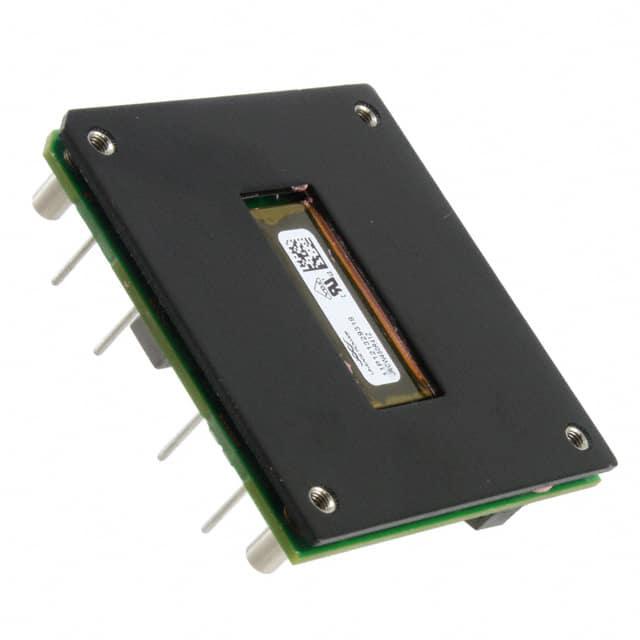

ABB 开关电源 JRCW016A0R41-18TZ

JRCW016A0R41-18TZ概述


    产品简介


    JRCW016A0R Orca系列是一款全新的隔离式高效率直流-直流转换器模块,专为高电压和高功率应用设计。这款模块输入电压范围为36-75Vdc,额定输出电压为28Vdc,最大输出电流可达16Adc,具备高密度(166W/in³)和高效率(>93.5%),适用于RF功率放大器、无线网络和交换网络等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | 36 | 48 | 75 | Vdc |
    | 最大输入电流 | 14.0 Adc |
    | 开机瞬态电流 | 2 A |
    | 输入反射纹波电流 | 20 mAp-p|
    | 输入纹波抑制 | 50 dB |
    | 输出电压设定点 | 27.5 | 28 | 28.5 | Vdc |
    | 输出电流 | 0 | 16.0 Adc |
    | 输出电流限制 | 17.0 21.0 | Adc |
    | 输出短路电流 | 30 Arms |
    | 效率 | 93.0 | 93.5 % |
    | 开关频率 | 175 kHz |
    | 隔离耐压(输入到输出) 1500 | Vdc |
    | 隔离耐压(输出到外壳) 500 | Vdc |

    产品特点和优势


    - 高功率密度:高达166W/in³,适合空间受限的应用环境。
    - 高效率:典型效率达到93.5%,有效降低能耗和温升。
    - 宽输入电压范围:2:1输入电压范围,增强系统适应性。
    - 远程感应功能:减少分布损耗,确保稳定输出电压。
    - 输出过压保护:自动复位功能可确保系统在故障消除后自动恢复运行。
    - 温度适应性强:可在-40°C至100°C范围内稳定工作。
    - 符合多项国际标准:如RoHS、REACH、UL、ANSI、CSA等,确保产品质量和安全。

    应用案例和使用建议


    应用案例:JRCW016A0R Orca系列广泛应用于RF功率放大器、无线网络和交换网络等领域。例如,在一个需要高稳定性和低噪声的RF功率放大器应用中,此模块能提供稳定的28Vdc电源,确保设备正常运行。
    使用建议:
    - 确保输入电源具有较低的交流阻抗,避免高感性负载影响稳定性。
    - 配置合适的外部电容以保证输出稳定性和响应速度,特别是在低温环境下(< -20°C)需使用多个最小电容并联。
    - 在设计电路时考虑添加保险丝以实现过流保护,并遵循安全标准(如UL、ANSI等)。

    兼容性和支持


    该模块采用行业标准的半砖尺寸封装,与现有设备具有良好的兼容性。厂商提供详细的技术支持文档和应用指南,帮助用户进行电路设计和调试。此外,该产品经过ISO认证的生产设施制造,确保了高质量和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块启动慢 | 确认外部电容配置正确,符合制造商建议值 |
    | 输出电压不稳定 | 检查输入电源质量,确认是否满足低交流阻抗要求 |
    | 过载保护频繁触发 | 确认负载电阻是否合理,调整外部电容或减小负载 |
    | 输出电压异常 | 检查输入电压和电流,确认未超出额定范围 |

    总结和推荐


    JRCW016A0R Orca系列以其高效率、高密度和宽输入电压范围,成为高性能直流-直流转换器的理想选择。其优越的性能和多种保护机制使其在各种工业和通信应用中表现出色。强烈推荐此产品用于需要高可靠性和高效能的电源系统中。

JRCW016A0R41-18TZ参数

参数
电压-输出2 -
电流-输出1 -
最小输入电压 36V
电流-输出2 -
电压-输出3 -
电压-输出1 28V
输出数量 1
负载调节 0.2%
电压-输出4 -
最大输入电压 75V
输出功率 450W
长*宽*高 60.7mm*57.7mm*12.7mm
通用封装 DIP-9
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

JRCW016A0R41-18TZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

JRCW016A0R41-18TZ数据手册

厂牌 PDF简要描述 下载
ABB 开关电源 ABB JRCW016A0R41-18TZ JRCW016A0R41-18TZ数据手册

JRCW016A0R41-18TZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
