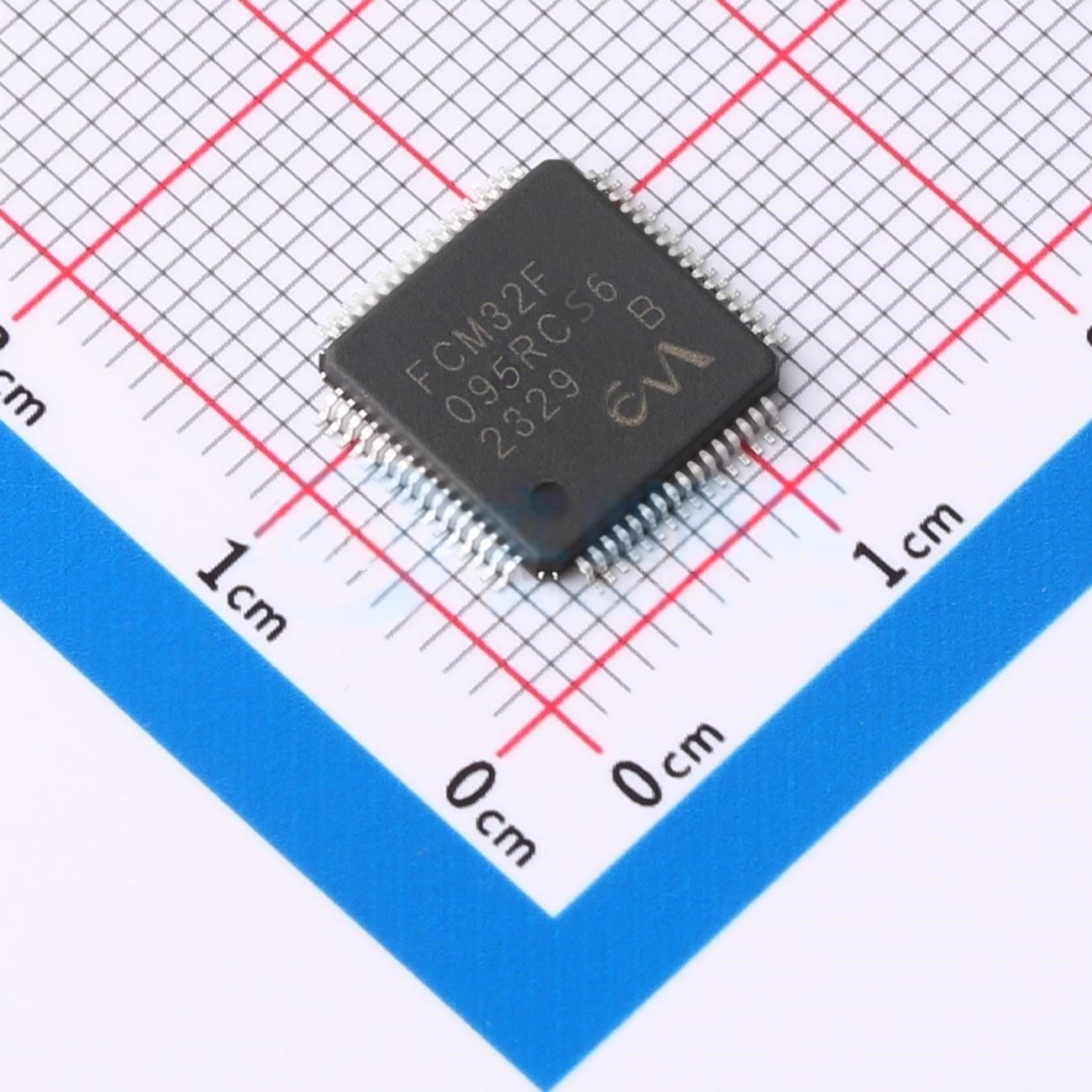

FCM32F095RCT6

产品分类: 微控制器(MCU)
厂牌: FCM/深圳闪芯微
产品描述:
供应商型号: FCM32F095RCT6 LQFP64
供应商: 国内现货
标准整包数: 160
FCM/深圳闪芯微 微控制器(MCU) FCM32F095RCT6

FCM32F095RCT6概述

    FCM32F095xB/xC 技术手册

    产品简介


    FCM32F095xB/xC 是一款基于 ARM® Cortex-M0 内核的 32 位微控制器(MCU)。它集成了高达 256KB 的闪存(FLASH)和 24KB 的静态随机存取内存(SRAM),并支持多种通信接口如 USB 2.0 FS Host/Device、CAN、I2C、USART 和 SPI/I2S 等。这款 MCU 在电力供应方面提供了广泛的灵活性,支持 1.8V 到 5.5V 的电源电压。FCM32F095xB/xC 适用于广泛的应用领域,包括控制与用户界面、手持设备、音频视频接收器、数字电视、个人计算机外设、游戏设备、GPS 平台、工业自动化、打印机、扫描仪、报警系统、视频连接以及暖通空调系统等。

    技术参数


    - CPU: ARM® Cortex-M0,最高频率 72 MHz
    - 存储器:
    - 128/256 KB FLASH 存储器
    - 24KB SRAM
    - 电源:
    - 数字和 I/O 供电:VDD = 1.8 – 5.5V
    - 模拟供电:VDDA = 1.8 – 5.5V
    - 可选 I/O 供电:VDDIO2 = 1.8 – 5.5V
    - 时钟:
    - 4 – 24 MHz 高频晶体振荡器
    - 32 KHz 低频振荡器用于带校准的 RTC
    - 48MHz RC 振荡器(带自动校准)
    - 内部 40 KHz RC 振荡器
    - 外设:
    - 56 个快速 I/O
    - 2 个 DMA 控制器,共 12 通道
    - 1 个 12 位 ADC(最多 16 通道)
    - 2 个模拟比较器
    - 1 个运放
    - 2 通道 12 位 DAC
    - 最多 18 通道电容触摸
    - 日历 RTC
    - 12 个定时器(包括 1 个 16 位高级定时器、3 个 16 位定时器和 1 个 32 位定时器)
    - 2 个 I2C 接口
    - 8 个 USART(支持 SPI、LIN、IrDA 等)
    - 2 个 SPI(最高 36 Mbit/s)
    - 2 个 exCAN 接口
    - USB 2.0 全速 Host/Device 接口
    - HDMI CEC
    - LED 灯条控制接口
    - 96 位唯一 ID

    产品特点和优势


    FCM32F095xB/xC 具有多种显著的功能和优势:
    - 高性能: 高达 72 MHz 的 CPU 时钟速度,支持复杂应用的快速响应。
    - 存储器: 高容量的 FLASH 和 SRAM,满足大量数据存储的需求。
    - 低功耗: 支持多种低功耗模式(睡眠、停止、待机),提高电池寿命。
    - 丰富的外设: 多种通信接口和定时器,支持多种应用场景。
    - 安全性: 内置 CRC 和 HAU 计算单元,增强数据完整性检查。
    - 灵活的 I/O: 多达 56 个快速 I/O,适应多种外部设备的连接需求。

    应用案例和使用建议


    - 智能家居控制: 使用 FCM32F095xB/xC 与多个传感器连接,如温湿度传感器、光照传感器等,实现智能家电的远程控制。
    - 医疗设备: 利用其高精度 ADC 和 DAC,用于医疗设备中的数据采集和信号生成。
    - 工业自动化: 结合丰富的定时器和通讯接口,适用于工厂自动化控制,如电机控制和通信。
    - 消费电子: 利用 USB 和 CAN 接口,实现与电脑和其他设备的数据交换。
    使用建议:
    - 为了提高系统的可靠性,可以启用电源监测功能,如 PVD 和 POR/PDR。
    - 选择适当的时钟源(外部晶体或内部 RC 振荡器),并结合 CRS 功能,提高系统稳定性。
    - 在设计应用时,考虑到不同低功耗模式下的唤醒时间和功耗,合理配置系统的电源管理。

    兼容性和支持


    - 兼容性: FCM32F095xB/xC 支持多种标准接口(如 I2C、SPI、USART),能够方便地与其他标准电子元件和设备兼容。
    - 支持: 厂商提供详细的技术文档和开发工具(如 SWD 调试接口),以及客户支持和技术咨询服务。

    常见问题与解决方案


    - 问题: 系统在低电压下无法正常工作。
    - 解决方案: 检查 VDD 和 VDDA 电压是否稳定,并确保 VDDA 电压始终大于 VDD。
    - 问题: 数据传输不稳定。
    - 解决方案: 确认时钟源配置正确,并检查电源和接地线路的阻抗。
    - 问题: 电源管理模块异常。
    - 解决方案: 确认 PVD 设置正确,并使用示波器检查电源电压波形。

    总结和推荐


    综上所述,FCM32F095xB/xC 是一款高性能、多功能、低功耗的 MCU,适用于广泛的应用场景。其丰富的外设、强大的计算能力和灵活的电源管理功能,使其在市场上具有较高的竞争力。对于需要高性能和低功耗的控制系统,强烈推荐使用 FCM32F095xB/xC。

FCM32F095RCT6参数

参数
RAM大小 -
I/O数量 -
核心处理器 -
外设 -
程序存储器大小 -
速度 -
接口类型 -
程序存储器类型 -
电压-电源(Vcc/Vdd) -
数据总线宽度 -
振荡器类型 -
数据转换器 -
最大时钟频率 -
内核数 -
最大工作供电电压 -
最小工作供电电压 -
EEPROM大小 -

FCM32F095RCT6数据手册

厂牌 PDF简要描述 下载
FCM/深圳闪芯微 微控制器(MCU) FCM/深圳闪芯微 FCM32F095RCT6 FCM32F095RCT6数据手册

FCM32F095RCT6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
160+ ¥ 6.288
320+ ¥ 6.1832
480+ ¥ 6.026
库存: 100000
起订量: 160 增量: 1600
交货地:
最小起订量为:160
合计: ¥ 1006.08
