首页  >  产品百科  >  P4KE480CA

P4KE480CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 408V 双向 400W 610mA 658V 456V DO-204AL,DO-41 通孔安装
供应商型号: ZT-P4KE480CA
供应商: 海外现货
标准整包数: 1

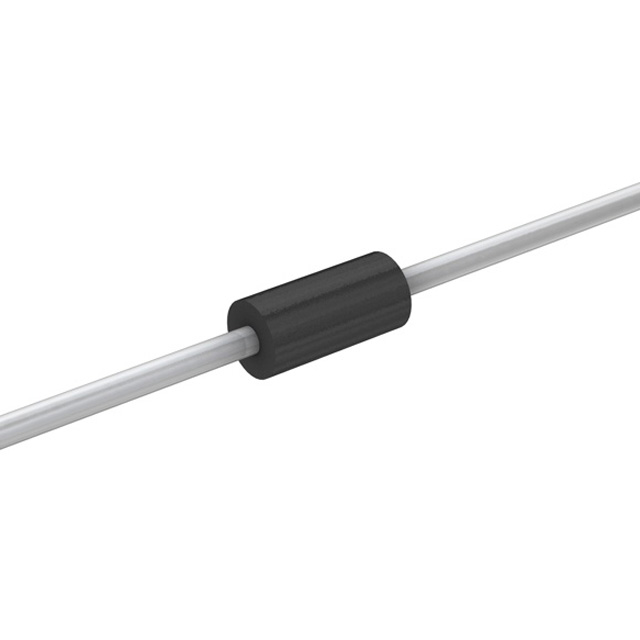

LITTELFUSE TVS二极管/ESD抑制器 P4KE480CA

P4KE480CA概述

    P4KE系列瞬态电压抑制二极管(TVS)产品技术手册

    1. 产品简介


    P4KE系列瞬态电压抑制二极管(TVS)是一款专为敏感电子设备提供保护的产品。它适用于电信、计算机、工业ICT设备及消费电子产品等领域中常见的输入/输出接口、VCC总线和其他易受损害电路的保护。这些二极管设计用来防护电子设备免受快速瞬变脉冲(EFT)、静电放电(ESD)和感应雷击瞬变的影响。

    2. 技术参数


    以下是P4KE系列TVS二极管的主要技术规格:
    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 峰值脉冲功率耗散 | PPPM | 400 / 600 | W |
    | 稳态功率耗散 | PD | 1.5 | W |
    | 峰值正向浪涌电流 | IFsm | 60 | A |
    | 最大瞬时正向电压 | VF | 3.5/5.0 | V |
    | 工作结温和存储温度范围 | TJ, TSTG | -55至175 | °C |
    | 热阻抗(结到引脚) | RθJL | 60 | °C/W |
    | 热阻抗(结到环境) | RθJA | 100 | °C/W |

    3. 产品特点和优势


    P4KE系列TVS二极管具备以下特点和优势:
    - 高瞬态峰值功率:单片产品可达400W,叠层产品可达600W。
    - 出色的箝位能力:能够有效箝制瞬态电压。
    - 良好的可靠性:采用玻璃封装芯片结点,可在极端温度下保持稳定。
    - 卓越的抗浪涌能力:具有较低的增量浪涌电阻。
    - UL认可材料:满足V-0级别的阻燃标准。
    - 环保材料:符合RoHS标准,无卤素,适用于新一代绿色设计。

    4. 应用案例和使用建议


    P4KE系列TVS二极管广泛应用于各种电子设备的保护中,例如通信设备、计算机系统和消费电子产品。根据手册中提供的应用场景,以下是一些建议:
    - 通信设备:为电话线和数据传输线路提供ESD和EFT保护。
    - 计算机系统:用于USB端口、电源插孔等关键部位。
    - 消费电子产品:如电视、游戏机和便携式设备,确保这些设备在遭受瞬态电压冲击时不会损坏。
    使用建议:
    - 在安装过程中确保焊接温度不超过制造商指定的极限。
    - 选择合适的TVS二极管型号以匹配设备的工作电压和电流要求。

    5. 兼容性和支持


    P4KE系列TVS二极管与市面上大多数电子元器件和设备兼容。制造商提供详尽的支持文档和测试报告,包括HALT(高加速寿命测试)和HAST(高加速应力筛选测试)。对于任何技术支持需求,用户可以联系Littelfuse的客户服务团队获取帮助。

    6. 常见问题与解决方案


    以下列出了用户可能遇到的一些常见问题及其解决方法:
    - Q: 如何确保TVS二极管正常工作?
    A: 检查TVS二极管的工作环境温度和额定功率是否满足要求。确保安装过程中的焊接质量良好。

    - Q: 如何识别正确的TVS二极管型号?
    A: 根据所需的电压范围选择合适的型号。查阅电气特性表来确定正确的型号。

    7. 总结和推荐


    综上所述,P4KE系列瞬态电压抑制二极管具备出色的技术参数和广泛的应用领域,是一款值得推荐的高性能保护器件。无论是从可靠性的角度还是从性价比的角度考虑,该系列产品都能满足大多数用户的保护需求。强烈推荐将其作为电子设备中不可或缺的保护组件使用。

P4KE480CA参数

参数
峰值脉冲电流 610mA
峰值脉冲功率 400W
极性 双向
工作电压 408V
箝位电压 658V
击穿电压 456V
DO-204AL,DO-41,Axial
通用封装 DO-204AL,DO-41
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4KE480CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4KE480CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4KE480CA P4KE480CA数据手册

P4KE480CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
