ZEN056V230A16LS

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5.25V 16V 5.45V 1616 贴片安装 4mm(长度)*1.7mm(高度)
供应商型号: ET-2786361
供应商: 海外现货
标准整包数: 5

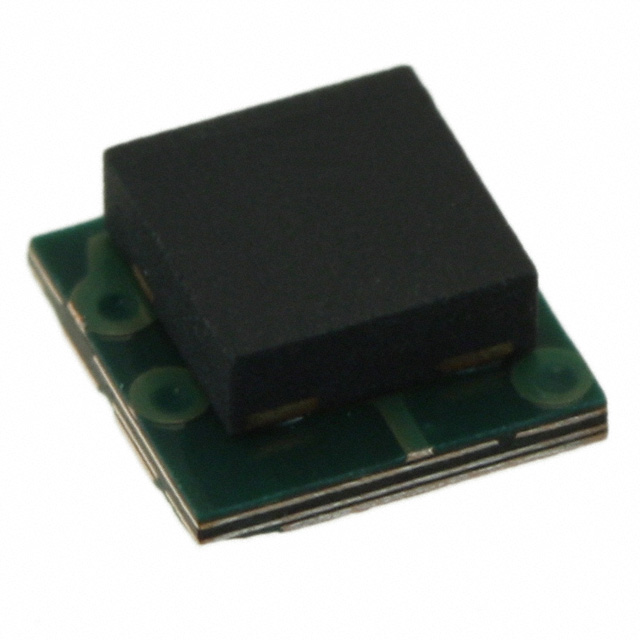

LITTELFUSE TVS二极管/ESD抑制器 ZEN056V230A16LS

ZEN056V230A16LS概述

    PolyZen ZEN056V230A16LS:一种创新的聚合物增强稳压二极管

    产品简介


    PolyZen ZEN056V230A16LS 是一种由Littelfuse公司生产的聚合物增强稳压二极管。这种微组装型组件将传统的齐纳二极管与正温度系数(PTC)聚合物层结合在一起,旨在为多瓦特故障事件提供可复位保护,而无需使用大功率散热器。PolyZen 主要用于保护敏感的便携式电子产品免受因电感尖峰、电压瞬变、错误的电源供应和反向偏置造成的损害。

    技术参数


    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 典型电压值(Vz):5.45V 到 5.75V
    - 保持电流(IHOLD):0.04A 到 0.06A
    - 最大漏电流(R Typ):2.3Ω
    - 最大整流电流(IFLT Max):5A
    - 最大瞬态吸收功率:16W
    - 最大电压(VINT Max):16V

    产品特点和优势


    - 稳定的齐纳二极管:可以有效地保护下游电子设备免受过电压和反向偏置的影响。
    - 自动恢复过压和反向偏置保护:当发生故障时,设备会关闭过压和反向偏置源。
    - 模拟性质:减少了上游电感尖峰。
    - 低功耗需求:适用于低功耗DC设备。
    - 单个组件放置:简化了安装和布线过程。

    应用案例和使用建议


    PolyZen 微组装型组件特别适合用于便携式电子设备的直流电源端口保护,如采用圆柱形插头进行电源输入的系统。此外,它还可以用于内部过电压和瞬态抑制,以及DC输出电压调节。
    在实际应用中,建议在设计电路时考虑到PolyZen的功率处理能力和温度效应。例如,在高电流环境下使用时,应确保电路能够承受相应的瞬态电压和电流冲击。此外,还应定期检查和维护电路以确保PolyZen的最佳性能。

    兼容性和支持


    该产品的构造和电气特性使其易于与其他标准电子元器件集成。Littelfuse公司提供了全面的技术支持和售后保障,包括产品文档、应用指南和故障排除资源。客户可以通过官方网站获得这些资源。

    常见问题与解决方案


    - Q:什么是“三态”(Trip)?
    - A: “三态”是指当PTC部分进入高阻抗状态时,电流急剧减少并显著增加输入到输出的电压降。一旦发生这种情况,器件会限制电流并产生电压降,从而保护二极管和其他后续电子元件。
    - Q:如何避免PolyZen过早失效?
    - A: 避免反复的过载事件或延长的“三态”耐久性。遵循推荐的使用条件和电路设计指南有助于延长器件的寿命。

    总结和推荐


    总体而言,PolyZen ZEN056V230A16LS 是一种功能强大且灵活的保护元件,适用于多种便携式和低功率直流设备。其稳定性和可靠性使其成为设计师的理想选择。因此,强烈推荐使用PolyZen作为便携式电子设备中的关键保护组件。

ZEN056V230A16LS参数

参数
击穿电压 5.45V
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 5.25V
箝位电压 16V
长*宽*高 4mm(长度)*1.7mm(高度)
通用封装 1616
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

ZEN056V230A16LS厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ZEN056V230A16LS数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE ZEN056V230A16LS ZEN056V230A16LS数据手册

ZEN056V230A16LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.5473 ¥ 21.3972
50+ $ 2.3142 ¥ 19.4395
250+ $ 2.0322 ¥ 17.0703
500+ $ 1.7335 ¥ 14.5617
1500+ $ 1.5314 ¥ 12.8636
3000+ $ 1.4317 ¥ 12.0262
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
