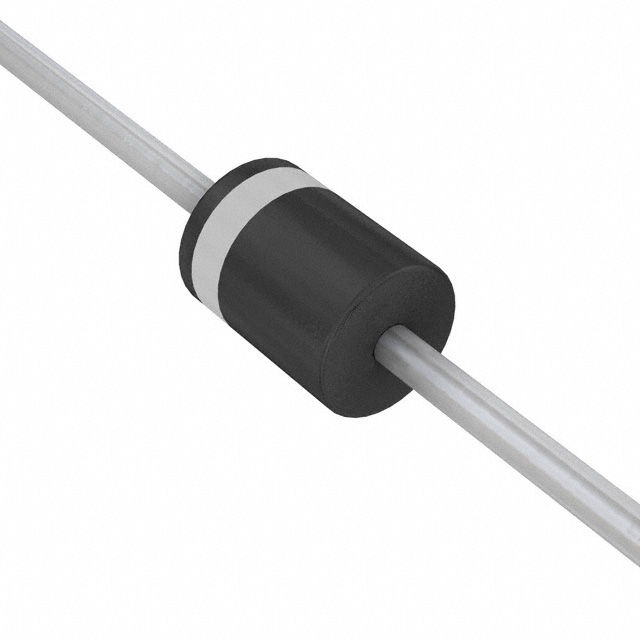

15KPA160A-HR

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 160V 单向 15KW 58.4A 258.6V 178.7V CASE P-600 通孔安装
供应商型号: ZT-15KPA160A-HR
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 15KPA160A-HR

15KPA160A-HR概述

    15KPA-HR 系列 TVS 二极管



    产品简介



    15KPA-HR 系列是由 Littelfuse 公司生产的 TVS(瞬态电压抑制)二极管,主要用于保护敏感电子设备免受闪电等瞬态电压事件的影响。这类二极管适用于电信、计算机、工业和消费电子等领域中的 I/O 接口、VCC 总线及其他易受损电路的保护。


    技术参数



    - 峰值脉冲功率耗散:在 10/1000μs 波形下可达 15 kW,重复率(占空比)为 0.01%。
    - 稳态功率耗散:在无限大热沉且环境温度为 75°C 下,最大为 8.0 W。
    - 峰值正向浪涌电流:仅单向型号,8.3 ms 半正弦波,最大为 400 A。
    - 工作结温及存储温度范围:-55 至 175°C。
    - 典型热阻:结到引脚的热阻约为 8.0°C/W,结到环境的热阻约为 40°C/W。


    产品特点和优势



    - 高达 15 kW 的峰值脉冲能力,重复率为 0.01%。
    - 采用玻璃封装芯片,确保可靠的性能。
    - 快速响应时间,通常小于 1.0 ps。
    - 出色的钳位能力,典型失效模式为过压或过流导致的短路。
    - 符合 IEC-61000-4-2 ESD 标准(空气放电 30kV,接触放电 30kV)。
    - 低增量浪涌电阻,典型反向泄漏电流小于 2μA(当 VBR min > 36V)。
    - 高温焊接保证:260°C/10 秒/0.375 英寸(9.5mm),9.5mm 长度,5 磅(2.3kg)张力。
    - VBR 随温度变化公式化,温度系数典型值为 0.1%。


    应用案例和使用建议



    - 应用场景:常用于电信设备、计算机系统、工业控制系统和消费电子产品中的电源线路和信号线路保护。
    - 使用建议:根据具体应用场景选择合适的型号。例如,在高电压应用场合,选择更高电压等级的型号;在需要快速响应的应用场合,选择具有快速响应时间的型号。同时,确保正确连接并提供足够的散热措施以延长使用寿命。


    兼容性和支持



    - 兼容性:本系列 TVS 二极管可与其他标准电子组件兼容,广泛应用于各类设备中。
    - 支持和服务:Littelfuse 提供详尽的技术文档和支持服务,用户可联系官方获取更多信息和技术支持。


    常见问题与解决方案



    - 问题 1:过高的反向电压导致二极管损坏。
    - 解决方案:确保应用中的反向电压不超过额定值。
    - 问题 2:电流波动过大导致钳位效果不佳。
    - 解决方案:检查负载电流,调整负载或增加外部稳压电路。
    - 问题 3:热管理不当导致温度过高。
    - 解决方案:添加散热片或改善通风条件,确保良好的热循环。


    总结和推荐



    15KPA-HR 系列 TVS 二极管凭借其卓越的峰值脉冲处理能力和出色的钳位性能,成为电子设备保护领域的理想选择。其出色的热管理和广泛的温度适应性,使其在各种恶劣环境下仍能可靠工作。建议在需要高效、可靠瞬态电压保护的项目中优先考虑使用这一系列二极管。

15KPA160A-HR参数

参数
峰值脉冲功率 15KW
极性 单向
工作电压 160V
箝位电压 258.6V
击穿电压 178.7V
峰值脉冲电流 58.4A
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

15KPA160A-HR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

15KPA160A-HR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 15KPA160A-HR 15KPA160A-HR数据手册

15KPA160A-HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
