首页  >  产品百科  >  15KPA18A-HR

15KPA18A-HR

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 18V 单向 15KW 488.7A 30.9V 20.11V CASE P-600 通孔安装
供应商型号: ZT-15KPA18A-HR
供应商: 海外现货
标准整包数: 1

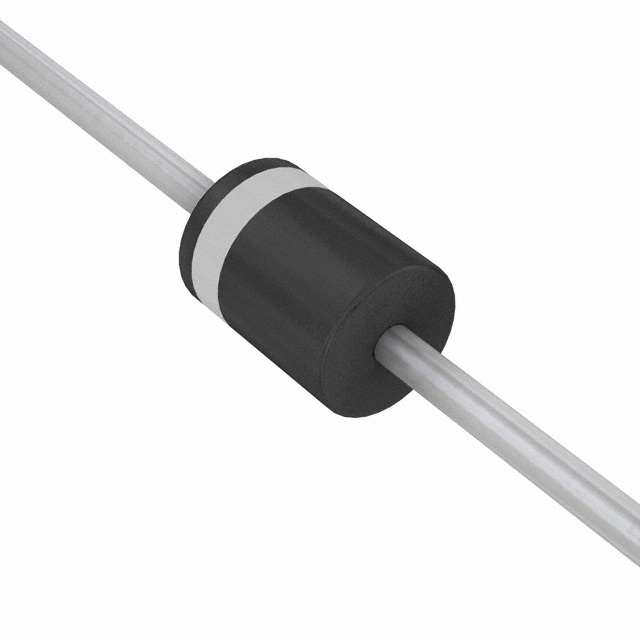

LITTELFUSE TVS二极管/ESD抑制器 15KPA18A-HR

15KPA18A-HR概述

    文章标题:Littelfuse 15KPA-HR系列TVS二极管技术手册解析

    1. 产品简介


    Littelfuse推出的15KPA-HR系列TVS(瞬态电压抑制)二极管专为保护敏感电子设备设计,适用于电信、计算机、工业及消费电子产品中的I/O接口、VCC总线及其他易受电压瞬变影响的电路。该系列产品具备出色的浪涌电流吸收能力和卓越的防雷性能,特别适合用于应对由闪电或其他瞬态电压事件引起的高压冲击。这些二极管具有单向和双向两种类型,能够提供从17V到280V的多种电压等级选择,以满足不同应用需求。

    2. 技术参数


    以下是15KPA-HR系列TVS二极管的主要技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 峰值脉冲功率耗散 | PPPM | - | 15 | - | kW |
    | 稳态功率耗散 | PD | - | 8.0 | - | W |
    | 峰值正向浪涌电流(单次) | IFsm | - | 400 | - | A |
    | 工作结温和存储温度范围 | TJ, TSTG | -55 | - | 175 | °C |
    | 结至引脚热阻 | RθJL | - | 8.0 | - | °C/W |
    | 结至环境热阻 | RθJA | - | 40 | - | °C/W |
    其他关键特性还包括:
    - 快速响应时间:<1.0ps
    - 高温焊接保证:260°C / 10秒
    - 温度系数:约0.1%
    - 优异的钳位能力

    3. 产品特点和优势


    15KPA-HR系列TVS二极管以其高可靠性著称,尤其在面对极端环境条件时表现出色。其亮点包括:
    - 高性能:高达15kW的峰值脉冲功率吸收能力。
    - 快速响应:典型响应时间小于1微秒。
    - 优良的钳位效果:有效限制瞬态过压对设备的影响。
    - 广泛认证:符合RoHS标准且无卤素,同时通过多项国际安全认证如UL和IEC。
    - 适用性强:适用于多种工业标准,包括RTCA/DO-160G等。

    4. 应用案例和使用建议


    该系列产品被广泛应用于需要抗浪涌保护的场合,例如:
    - 数据通信设备中的信号线路保护;
    - 工业自动化系统的电源输入端防护;
    - 消费类电子产品如机顶盒、路由器等的接口保护。
    建议在使用时注意以下几点:
    - 确保选型时的额定电压高于预期的最大工作电压;
    - 在高噪声环境中,可考虑添加额外滤波措施以提高整体稳定性。

    5. 兼容性和支持


    该产品与多种主流电子设备高度兼容,并且Littelfuse公司提供了全面的技术支持服务,包括样品申请、设计指导和技术文档下载等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 超过最大允许工作温度 | 确保安装散热片或降低功耗 |
    | 设备无法正常启动 | 检查接线是否正确并测试周围电路 |
    | 反向泄漏电流偏大 | 更换更高精度的产品型号 |

    7. 总结和推荐


    综上所述,Littelfuse 15KPA-HR系列TVS二极管凭借其卓越的技术指标和广泛的应用场景,无疑是当前市场上的一款优秀选择。它不仅满足了高标准的可靠性要求,还为用户提供了极大的灵活性。因此,我们强烈推荐此产品给任何需要强大瞬态电压保护的应用场合。
    通过本文档的详细解读,希望能帮助您更好地理解和使用这一杰出的电子元器件!如果您有任何疑问或需要进一步的信息,请随时联系Littelfuse官方客服。

15KPA18A-HR参数

参数
工作电压 18V
箝位电压 30.9V
击穿电压 20.11V
峰值脉冲电流 488.7A
峰值脉冲功率 15KW
极性 单向
9.1mm(Max)
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

15KPA18A-HR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

15KPA18A-HR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 15KPA18A-HR 15KPA18A-HR数据手册

15KPA18A-HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
