TPSMF4L33A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 33V 单向 400W 7.5A 53.3V 36.7V SOD-123F 贴片安装
供应商型号: TPSMF4L33A
供应商: 国内现货
标准整包数: 3000

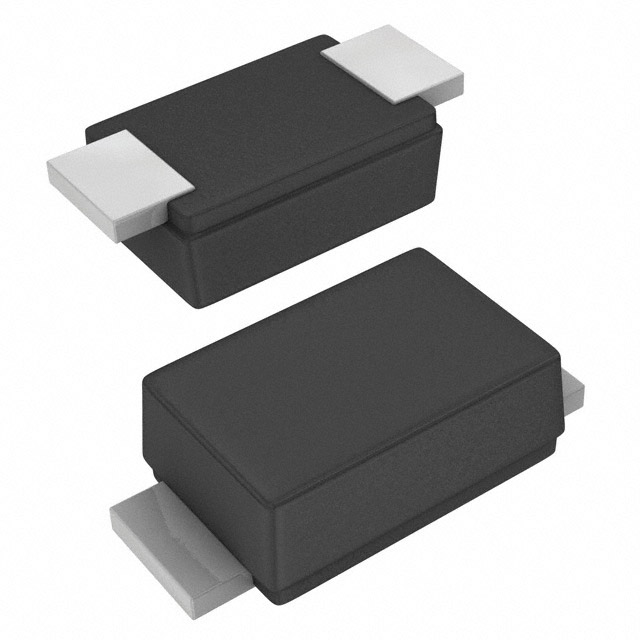

LITTELFUSE TVS二极管/ESD抑制器 TPSMF4L33A

TPSMF4L33A概述

    TPSMF4L 系列瞬态电压抑制二极管 (TVS) 技术手册解析

    1. 产品简介


    TPSMF4L 系列是专为保护敏感电子设备免受由闪电及其他瞬态电压事件引起的电压尖峰而设计的表面贴装瞬态电压抑制二极管 (TVS)。该系列产品采用SOD-123FL小型低轮廓塑料封装,特别适合高可靠性及汽车应用。

    2. 技术参数


    - 最大额定值:
    - 在TA=25℃时的峰值脉冲功率耗散(8/20µs):2000W(最小)
    - 在TA=25℃时的峰值脉冲功率耗散(10/1000µs):400W(典型值)
    - 热阻:结到环境热阻RθJA为220°C/W;结到引脚热阻RθJL为100°C/W
    - 操作和存储温度范围:-55°C至150°C
    - 电气特性(TA=25℃):
    - 最大反向击穿电压:根据不同的型号有所不同
    - 最大峰值脉冲电流:最高可达800A
    - 最大钳位电压:根据不同的型号不同,范围大约在20V-110V之间

    3. 产品特点和优势


    - 高可靠性应用及汽车级认证:通过AEC-Q101标准认证,适用于严苛环境下的应用。
    - 高性能:能在10/1000µs波形下提供400W峰值脉冲功率能力。
    - 快速响应:响应时间小于1.0ns。
    - 封装与焊接:采用工业标准SOD-123FL封装,支持高温度焊接(260°C/40秒)。
    - 环境保护:无卤素,符合RoHS标准,适合环保要求较高的应用场合。

    4. 应用案例和使用建议


    TPSMF4L系列广泛应用于便携设备/硬盘驱动器、笔记本电脑、VCC总线、POS终端、固态硬盘(SSD)、电源供应器、显示器等消费电子产品中。使用时需确保电路设计能够充分利用其快速响应和高可靠性,特别是在需要保护的关键电路部分。

    5. 兼容性和支持


    TPSMF4L系列与工业标准封装SOD-123FL兼容,符合JESD22-B102规范,可以方便地与其他标准组件一起使用。此外,厂商提供了详细的焊接参数和技术支持文档,以帮助客户顺利完成组装过程。

    6. 常见问题与解决方案


    - Q: 如何选择合适的TVS二极管?
    - A: 根据设备的最大工作电压选择适当电压等级的TVS二极管,确保其额定电压(VR)高于设备的工作电压但低于反向击穿电压(VBR)。
    - Q: 在什么情况下需要额外的冷却措施?
    - A: 当设备处于高温环境中或者连续受到高脉冲电流冲击时,可能需要额外散热措施以防止过热。

    7. 总结和推荐


    TPSMF4L系列瞬态电压抑制二极管以其卓越的性能和可靠性成为保护电子设备的理想选择。适用于各种高可靠性及汽车应用,且易于集成,对于追求高性能和高标准的应用环境来说是一个理想的选择。建议在选择和使用该系列二极管时参考完整的技术手册,并遵循推荐的操作条件以确保最佳效果。

TPSMF4L33A参数

参数
峰值脉冲电流 7.5A
峰值脉冲功率 400W
极性 单向
工作电压 33V
箝位电压 53.3V
击穿电压 36.7V
SOD-123F
通用封装 SOD-123F
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TPSMF4L33A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TPSMF4L33A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TPSMF4L33A TPSMF4L33A数据手册

TPSMF4L33A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.74
6000+ ¥ 1.521
9000+ ¥ 1.4375
12000+ ¥ 1.13
库存: 60000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5220
直接购买
加入购物车
