FBMOV510M

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 1.335KV(DC)(Max) 螺纹安装 85.1mm(长度)
供应商型号: 1294-FBMOV510M-CHP
供应商: Digi-Key
标准整包数: 4

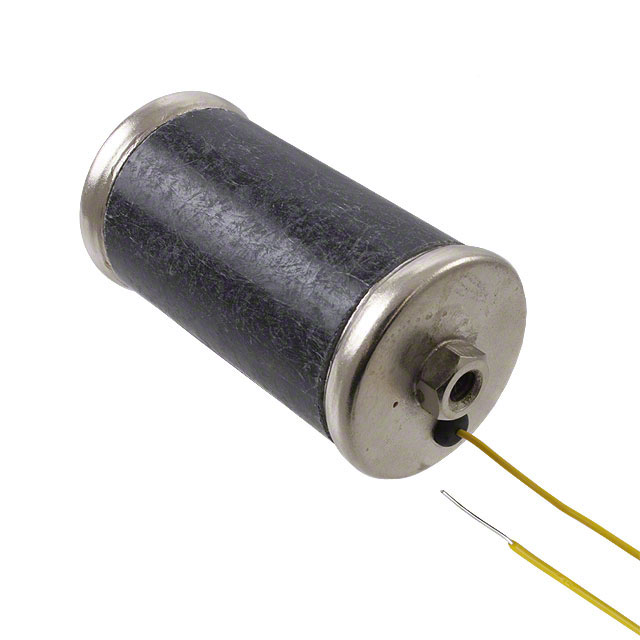

LITTELFUSE TVS二极管/ESD抑制器 FBMOV510M

FBMOV510M概述

    FBMOV Varistor Series 技术手册

    产品简介


    FBMOV Varistor系列是Littelfuse公司推出的工业级高能终端压敏电阻产品。该系列产品采用了一种热保护和非碎裂设计,能够有效地应对异常过电压和有限电流条件下的过载问题。其主要用途包括:电源设备、变压器、住宅服务面板、电力分配系统、电信设备及数据中心等。

    技术参数


    - 电压范围:
    - 直流电压范围(VM(DC)):150V至970V
    - 交流电压范围(VM(AC) RMS):115V至750V
    - 瞬态特性:
    - 非重复性浪涌电流(8/20μs波形):40,000A
    - 非重复性能量能力(2ms波形):340至1340J
    - 操作环境:
    - 操作温度范围:-55°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 其他参数:
    - 峰值电流额定值:最大至40kA
    - 绝缘电阻:>1000MΩ
    - 高压测试封装(隔离电压能力):2500V

    产品特点和优势


    FBMOV系列的主要特点是其集成的热保护功能和非碎裂设计。这种配置使得该产品能够在承受高故障电流的情况下安全断开,同时防止破裂。此外,FBMOV系列具备快速热响应能力,并具有较低的电感,从而提高了对快速过电压瞬变的钳位性能。这些独特的功能使其在各种工业环境中具备较高的可靠性和耐用性,同时也满足UL 1449标准的要求。

    应用案例和使用建议


    FBMOV系列常用于电力保护设备(SPD)、电源供应器、变压器、住宅服务面板、电力分配系统、电信设备和数据中心等领域。实际应用中,如果环境温度超过85°C,需要根据温度降低峰值脉冲电流和能量额定值。例如,在温度达到120°C时,峰值脉冲电流需要减小至70%。
    使用建议:对于高温环境的应用,建议根据FBMOV系列的降额曲线调整应用条件,以确保产品正常运行并延长使用寿命。

    兼容性和支持


    FBMOV系列产品符合RoHS标准,并且可提供无铅版本。Littelfuse公司为FBMOV系列提供了详尽的技术支持和维护信息,可以在其官方网站上找到相关的更新和技术文档。此外,该产品与其他电子元件的兼容性良好,适用于广泛的工业应用场景。

    常见问题与解决方案


    - 问题1:在高温环境下,产品性能会如何变化?
    - 解决方案:根据产品手册提供的降额曲线,根据实际环境温度适当降低产品的峰值脉冲电流和能量额定值,以保持产品稳定运行。
    - 问题2:如果产品出现指示灯亮起,是否表示产品已失效?
    - 解决方案:指示灯亮起通常表示产品已断开连接,此时需要检查连接情况或更换新部件。
    - 问题3:产品在高故障电流条件下是否会破裂?
    - 解决方案:FBMOV系列产品具有非碎裂设计和内部熔丝保护,能够在高故障电流条件下安全断开而不破裂。如果指示灯亮起,需要及时更换部件。

    总结和推荐


    FBMOV Varistor系列凭借其强大的热保护能力和非碎裂设计,成为市场上高性能和高可靠性的首选产品之一。其出色的性能指标和广泛的应用领域使其适用于各种工业环境。鉴于其优异的表现和全面的支持,我们强烈推荐使用FBMOV系列产品。

FBMOV510M参数

参数
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 1.335KV(DC)(Max)
长*宽*高 85.1mm(长度)
安装方式 螺纹安装
零件状态 停产
包装方式 盒装,散装

FBMOV510M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FBMOV510M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE FBMOV510M FBMOV510M数据手册

FBMOV510M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 84.8718 ¥ 710.2709
库存: 4
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 2841.08
