5KP8.0CA-HR

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 8V 双向 5KW 375A 13.6V 8.89V CASE P-600 通孔安装
供应商型号: ZT-5KP8.0CA-HR
供应商: 海外现货
标准整包数: 1

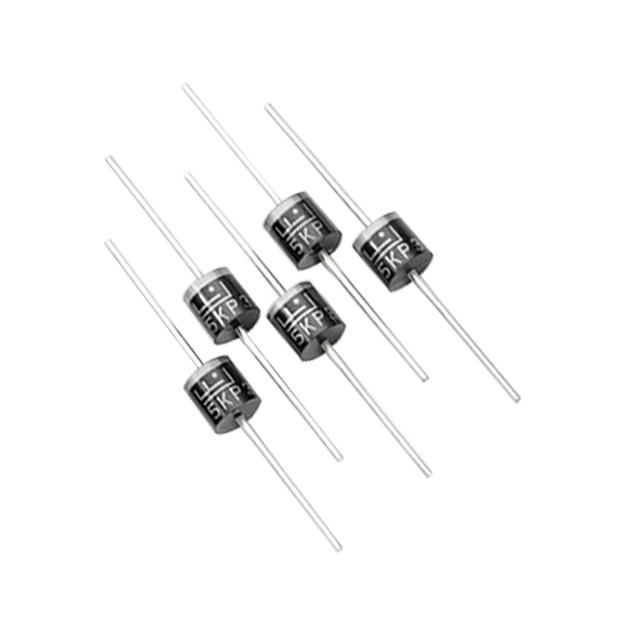

LITTELFUSE TVS二极管/ESD抑制器 5KP8.0CA-HR

5KP8.0CA-HR概述

    5KP-HR系列瞬态电压抑制二极管(TVS)技术手册

    1. 产品简介


    产品类型:瞬态电压抑制二极管(TVS)
    主要功能:保护敏感电子设备免受由雷击和其他瞬态电压事件引起的电压瞬变影响。适用于电信、计算机、工业和消费电子产品接口保护。
    应用领域:适用于I/O接口、VCC总线以及其他易损电路。

    2. 技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 最大峰值脉冲功率耗散(10/1000μs波形) | PPPM | 5 | kW |
    | 稳态功率耗散在无限热沉上(TL=75℃) | PD | 8.0 | W |
    | 最大瞬时前向浪涌电流(8.3ms单半正弦波) | IFSM | 400 | A |
    | 最大前向电压降(100A,仅限单向) | VF | 3.5/5.0 | V |
    | 工作结温和存储温度范围 | TJ, TSTG | -55 to 175 | °C |
    典型热阻:
    - 结到引脚的热阻:8.0 °C/W
    - 结到环境的热阻:40 °C/W

    3. 产品特点和优势


    - 5 kW峰值脉冲能力:可在10/1000μs波形下实现,重复率(占空比)为0.01%
    - 玻璃钝化芯片结:采用P600封装
    - 快速响应时间:通常小于1.0ps,从0V到VBR min
    - 优异的钳位能力
    - 典型失效模式:过压或过流时短路
    - 符合JEDEC JESD201A标准的钢丝测试
    - 符合IEC-61000-4-2 ESD标准:30kV(空气), 30kV(接触)
    - 低增量浪涌电阻
    - 典型反向漏电流:当VBR min>12V时小于2μA
    - 高温焊接保证:260℃/10秒,0.375"(9.5mm)引脚长度,5磅(2.3kg)张力
    - 温度系数:VBR @ TJ = VBR@25°C x (1+αT x (TJ - 25)),典型值为0.1%
    - UL认证材料:符合V-0燃点等级
    - 无铅磨砂锡电镀封装
    - 无卤素且符合RoHS标准
    - Pb-free E3表示第二级互连无铅且端子材料为锡(Sn)

    4. 应用案例和使用建议


    应用案例:
    - 用于电信系统中的I/O接口保护。
    - 在计算机系统中保护电源总线。
    - 用于工业和消费电子产品中的电压瞬变防护。
    使用建议:
    - 在安装过程中确保焊接温度不超过260℃,且持续时间不超过10秒。
    - 避免长期暴露在超过175℃的环境中。
    - 使用前进行热循环测试,确保在极端环境下仍能正常工作。

    5. 兼容性和支持


    - 兼容性:与各种I/O接口、电源总线及其它敏感电路兼容。
    - 支持:提供详细的电气特性和机械特性文档,确保安装和使用正确。

    6. 常见问题与解决方案


    常见问题:
    1. 如何处理焊接过程中的温度控制?
    - 解决方法:确保焊接温度不超过260℃,并且持续时间不超过10秒。焊接后需要进行冷却以避免损坏。

    2. 如何处理过压导致的失效?
    - 解决方法:确保设计时留有足够的安全余量,避免过压操作。如果发生失效,建议更换新的二极管。
    3. 如何确认产品的温度稳定性?
    - 解决方法:参考图7和图8,确保在规定的温度范围内正常工作。

    7. 总结和推荐


    总结:
    5KP-HR系列瞬态电压抑制二极管(TVS)具有强大的峰值脉冲能力和快速响应时间,能够有效保护各种敏感电子设备免受电压瞬变的影响。其优异的钳位能力和符合多种国际标准,使其在电信、计算机、工业和消费电子等领域广泛应用。
    推荐:
    基于其卓越的性能和广泛的应用领域,我们强烈推荐5KP-HR系列瞬态电压抑制二极管作为电压瞬变防护的首选产品。

5KP8.0CA-HR参数

参数
峰值脉冲功率 5KW
极性 双向
工作电压 8V
箝位电压 13.6V
击穿电压 8.89V
峰值脉冲电流 375A
9.1mm(Max)
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

5KP8.0CA-HR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5KP8.0CA-HR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5KP8.0CA-HR 5KP8.0CA-HR数据手册

5KP8.0CA-HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
