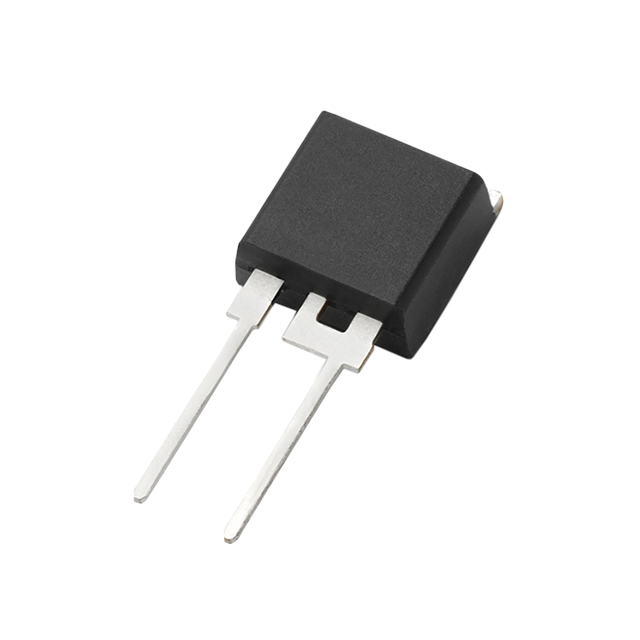

P3500FNLTP

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 3KA TO-262M-2 通孔安装
供应商型号: 3996643
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 P3500FNLTP

P3500FNLTP概述

    SIDACtor® Protection Thyristors 技术手册解析

    1. 产品简介


    SIDACtor® Protection Thyristors 是一种高性能保护器件,属于双向可控硅开关二极管系列,专为承受高浪涌电流设计。该系列适用于多种应用场景,如户外LED照明、CATV网络、电源系统及逆变器等。SIDACtor® Protection Thyristors 可以与诸如压敏电阻或瞬态电压抑制二极管(TVS)等钳位设备串联使用,以保护交流电源输入线路免受瞬态电压损害。其独特的双向特性使其能够在正负两个方向上提供可靠的过压保护。

    2. 技术参数


    以下是 Pxxx0FNL 3kA SIDACtor® 系列部分型号的技术规格:
    | 型号 | 额定电压范围(VDC) | 浪涌额定值(3kA) | 标称电容(pF) | 热阻(°C/W) | 工作温度范围(°C) |
    |
    | P0640FNL | 58 - 77 | 3000 | 550 | 75 | -55至+125 |
    | P1100FNL | 90 - 130 | 3000 | 450 | 75 | -55至+125 |
    | P3800FNL | 350 - 430 | 3000 | 450 | 75 | -55至+125 |
    主要性能参数:
    - 浪涌峰值电流:3000A(符合8/20 μs脉冲波形)。
    - 爬升时间(tr)与衰减时间(td):均小于50 μs。
    - 驱动阈值电压(VT):约2.2V(电流2.2A时)。
    - 低触发电流和导通电压保证高效能。
    - 绝对最大额定温度范围:存储温度-55至+150°C;操作温度范围-55至+125°C。

    3. 产品特点和优势


    - 高浪涌能力:每个器件均经过严格测试,可连续承受3kA的8/20μs脉冲电流,无需降级。
    - 快速响应:在纳秒级别内实现触发,有效限制过电压。
    - 增强可靠性:具有铅(Pb)自由、无卤素和RoHS合规设计。
    - 短路保护:当浪涌超过额定值时,器件会自动短路,避免二次损害。
    - 双向设计:适用于正负电压方向的保护需求。
    - 汽车级标准:通过AEC-Q101认证,适合严苛环境应用。

    4. 应用案例和使用建议


    SIDACtor® Protection Thyristors 主要用于以下领域:
    - 户外LED照明:保护LED驱动电路免受雷击或电网波动的影响。
    - 通信网络:保障CATV设备、基站等免受瞬态电压冲击。
    - 工业电源:作为交流电源线路上的防浪涌组件。
    使用建议:
    - 在电路设计中,优先选择适配浪涌需求的型号,确保其浪涌能力覆盖预期的负载电流。
    - 将SIDACtor与TVS二极管或压敏电阻并联使用,以提高整体保护效果。
    - 注意散热设计,特别是在高温环境下使用时,需增加热管理措施以维持稳定运行。

    5. 兼容性和支持


    SIDACtor® Protection Thyristors 符合全球行业标准,包括UL 497B认证,可与多种标准保护设备协同工作。Littelfuse 提供全面的技术支持,包括详细的工程文档、样片申请服务及售后技术支持,确保客户能够顺利集成到最终产品中。

    6. 常见问题与解决方案


    1. Q:如何判断器件已失效?
    A:若器件出现短路状态,可能已经因过载而失效。检查电路是否正常运行即可确认。
    2. Q:为什么器件需要进行热管理?
    A:长期工作在高功率状态下会产生热量,导致器件内部温度升高。合理的散热设计可以显著延长使用寿命。
    3. Q:为何选择TO-262M封装?
    A:此封装提供了优良的电气特性和良好的机械稳定性,同时便于焊接和安装。

    7. 总结和推荐


    SIDACtor® Protection Thyristors 系列凭借其出色的浪涌保护能力、可靠的设计和广泛的适用性,在高压保护领域表现出色。对于需要高频度高浪涌防护的应用场合,推荐选用此系列产品。此外,其AEC-Q101认证资格使它成为汽车电子应用的理想选择。
    如果您正在寻找一款集高性能、多功能于一体的保护器件,SIDACtor® Protection Thyristors 是值得信赖的选择!

P3500FNLTP参数

参数
峰值脉冲电流 3KA
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
TO-262M-2
通用封装 TO-262M-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

P3500FNLTP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P3500FNLTP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P3500FNLTP P3500FNLTP数据手册

P3500FNLTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
