TPSMF4L12A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 12V 单向 400W 20.1A 19.9V 13.3V SOD-123F 贴片安装
供应商型号: D-TPSMF4L12A
供应商: Future
标准整包数: 3000

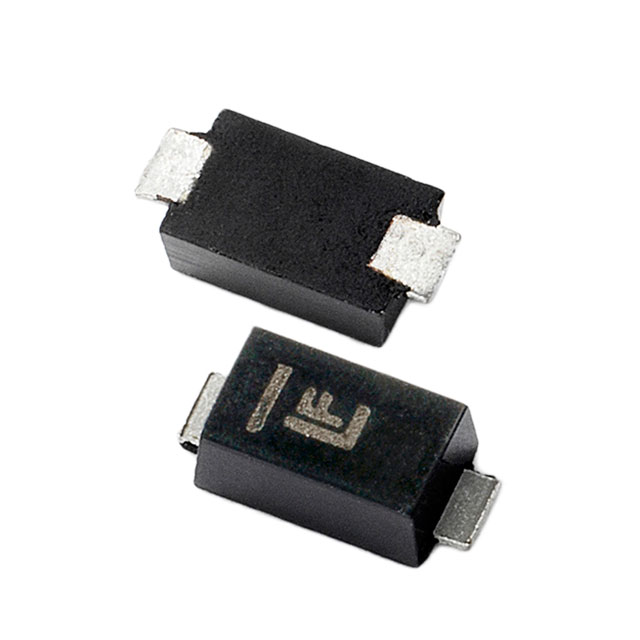

LITTELFUSE TVS二极管/ESD抑制器 TPSMF4L12A

TPSMF4L12A概述

    TPSMF4L 系列瞬态电压抑制二极管技术手册

    产品简介


    TPSMF4L系列瞬态电压抑制二极管(TVS)是一款小型低轮廓塑料封装的表面贴装元件,专为保护敏感电子设备免受雷电和其他瞬态电压事件影响而设计。该系列产品尤其适用于高可靠性应用及汽车工业。它们被广泛应用于便携式设备/硬盘驱动器、笔记本电脑、电源总线、POS终端、固态硬盘、显示器以及其他消费类电子产品中。

    技术参数


    - 峰值脉冲功率(单脉冲):在25°C时,8/20微秒脉冲下可达2000瓦,10/1000微秒脉冲下可达400瓦。
    - 热阻抗:结到环境的热阻(RθJA)为220°C/W,结到引脚的热阻(RθJL)为100°C/W。
    - 工作和存储温度范围:结温(TJ)、存储温度范围(TSTG)为-55至150°C。
    - 静电放电(ESD)防护:符合IEC-61000-4-2标准,空气放电30kV,接触放电30kV。

    产品特点和优势


    - 高可靠性:适用于高可靠性的应用和汽车工业,并通过了AEC-Q101认证。
    - 高瞬态功率吸收能力:在10/1000微秒波形下,峰值脉冲功率吸收能力高达400瓦。
    - 兼容性:与工业标准封装SOD-123FL兼容。
    - 低电感和出色的钳位能力:适合表面安装以优化板空间。
    - 快速响应时间:从0伏特到VBR最小值的时间小于1.0纳秒。
    - 环保材料:无卤素、RoHS兼容,无铅。

    应用案例和使用建议


    TPSMF4L系列适用于多种应用场合,例如便携式设备、汽车电子系统、计算机外围设备、网络设备等。这些设备通常需要对瞬态电压进行有效防护。建议在实际应用中,结合具体的应用环境选择合适的电压等级,并遵循制造商提供的焊接条件以确保最佳性能。

    兼容性和支持


    - 兼容性:与SOD-123FL封装兼容。
    - 支持服务:提供标准的工业封装支持,符合J-STD-020、J-STD-609A.01等标准。

    常见问题与解决方案


    1. 问题:如何确定TVS二极管的额定电压?
    - 解答:参考型号编号后两位数字,如TPSMF4L10A的额定电压为10V。
    2. 问题:如何正确焊接TVS二极管?
    - 解答:按照J-STD-020和J-STD-609A.01中的焊接参数进行操作。
    3. 问题:如何判断二极管损坏?
    - 解答:测量二极管的正向和反向电压,如果发现显著偏差则可能已经损坏。

    总结和推荐


    综上所述,TPSMF4L系列瞬态电压抑制二极管具有卓越的瞬态电压防护能力,高可靠性,以及广泛的应用范围。其独特的设计和强大的性能使其成为众多应用场合的理想选择。我们强烈推荐此产品用于需要高效瞬态电压防护的各类电子产品。

TPSMF4L12A参数

参数
极性 单向
工作电压 12V
箝位电压 19.9V
击穿电压 13.3V
峰值脉冲电流 20.1A
峰值脉冲功率 400W
SOD-123F
通用封装 SOD-123F
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TPSMF4L12A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TPSMF4L12A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TPSMF4L12A TPSMF4L12A数据手册

TPSMF4L12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1208 ¥ 1.0301
6000+ $ 0.1187 ¥ 1.0203
9000+ $ 0.1165 ¥ 1.0106
15000+ $ 0.1133 ¥ 0.9835
30000+ $ 0.1091 ¥ 0.9388
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3090.3
直接购买
加入购物车
