5.0SMDJ75A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 75V 单向 5KW 41.4A 121V 83.3V SMC(DO-214AB) 贴片安装
供应商型号: F-5.0SMDJ75A
供应商: 海外现货
标准整包数: 3000

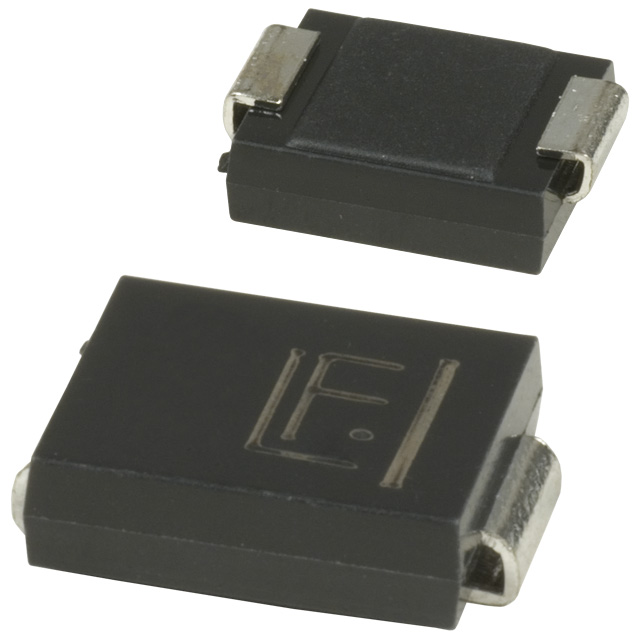

LITTELFUSE TVS二极管/ESD抑制器 5.0SMDJ75A

5.0SMDJ75A概述

    5.0SMDJ系列瞬态电压抑制二极管(TVS)技术手册

    产品简介


    5.0SMDJ系列瞬态电压抑制二极管(TVS)专为保护敏感电子设备免受雷电及其他瞬态电压事件的损害而设计。适用于通信、计算机、工业及消费电子产品中的I/O接口、VCC总线以及其他脆弱电路的保护。

    技术参数


    以下是该系列TVS的主要技术规格和性能参数:
    - 峰值脉冲功率:5000W(波形为10/1000μs,重复率:0.01%)
    - 失效模式:过压或过流导致的短路
    - 工作温度范围:-65°C到150°C
    - 存储温度范围:-65°C到175°C
    - 玻璃钝化芯片接合
    - 快速响应时间:通常小于1.0ps(从0V到最小击穿电压BV)
    - 出色的箝位能力
    - 低浪涌电阻
    - 典型反向泄漏电流:当VBR大于22V时,IR小于5μA
    - 高焊接温度保证:260°C/40秒
    - 认证:UL认证符合V-0阻燃等级,符合MSL1级标准

    产品特点和优势


    1. 表面贴装低轮廓封装:减小PCB占用面积。
    2. IEC 61000-4-2 ESD保护:空气放电30kV,接触放电30kV。
    3. 优秀的箝位能力和快速响应时间:确保在各种条件下均能有效保护电路。
    4. 低反向泄漏电流:提高电路的整体效率。
    5. 兼容无铅焊接工艺:符合RoHS标准,环保安全。

    应用案例和使用建议


    - 应用实例:可用于通信设备中的I/O接口保护,避免因瞬态电压导致的损坏。
    - 使用建议:
    - 确保安装在铜垫上的面积符合要求(0.31x0.31英寸)。
    - 注意焊点的预热时间和最高温度限制,避免焊接过程中出现质量问题。

    兼容性和支持


    - 兼容性:适用于多种电子设备和系统,易于集成。
    - 支持和维护:提供标准文档和技术支持,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:在高温环境下性能下降?
    - 解决方案:确保散热良好,适当增加铜垫面积。
    - 问题2:反向泄漏电流过高?
    - 解决方案:检查安装位置和焊接质量,确保与指定条件相符。

    总结和推荐


    综上所述,5.0SMDJ系列TVS二极管具备卓越的性能和广泛的适用性,特别是在瞬态电压防护方面表现出色。该系列产品设计精良,适合多种应用场合。强烈推荐用于需要高效瞬态电压防护的各类电子设备。

5.0SMDJ75A参数

参数
击穿电压 83.3V
峰值脉冲电流 41.4A
峰值脉冲功率 5KW
极性 单向
工作电压 75V
箝位电压 121V
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5.0SMDJ75A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5.0SMDJ75A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5.0SMDJ75A 5.0SMDJ75A数据手册

5.0SMDJ75A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.8653 ¥ 7.3292
6000+ $ 0.8576 ¥ 7.2638
9000+ $ 0.8499 ¥ 7.1983
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 21987.6
直接购买
加入购物车
