TP1.5KE13CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 双向 1.5KW 83.5A 18.2V 12.4V DO-201AA,DO-27 通孔安装
供应商型号: ZT-TP1.5KE13CA
供应商: 海外现货
标准整包数: 1

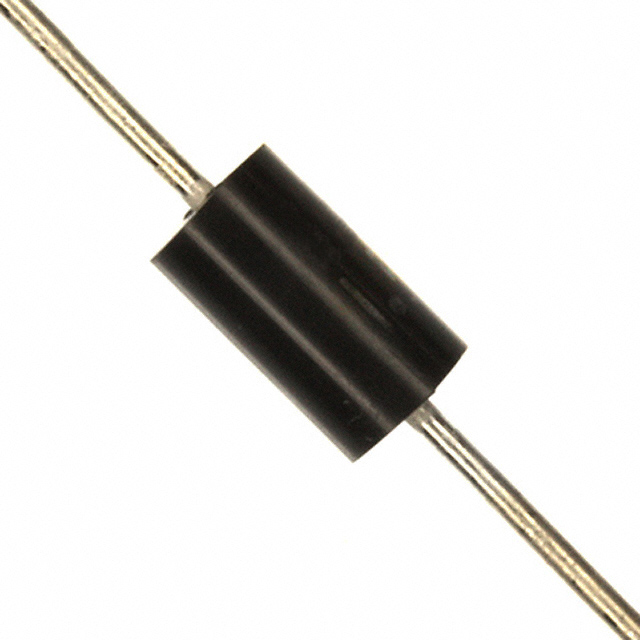

LITTELFUSE TVS二极管/ESD抑制器 TP1.5KE13CA

TP1.5KE13CA概述

    # 暫態電壓抑制二極管 (TP1.5KE系列)

    产品简介


    产品类型:此产品为1500W峰值脉冲功率耗散的暂态电压抑制二极管(TVS),采用轴向引脚封装。
    主要功能:TP1.5KE系列特别设计用于保护敏感的电子设备免受由雷击或其他瞬态电压事件引起的电压瞬变。该系列具备优异的过电压和过电流响应能力,能够提供快速且可靠的电压钳位保护。
    应用领域:广泛应用于电信、计算机、工业和消费电子设备中的I/O接口、VCC总线和其他易损电路的保护。

    技术参数


    - 峰值脉冲功率耗散(10/1000μs波形):1500W
    - 稳态功率耗散(无限大散热器,TL=75°C):6.5W
    - 单个半正弦波峰值前向浪涌电流(8.3ms):200A
    - 最大瞬时前向电压(100A下,单向):3.5V
    - 工作结温范围:-55°C至150°C
    - 存储温度范围:-55°C至175°C
    - 热阻(结至引脚):15°C/W
    - 热阻(结至环境):75°C/W

    产品特点和优势


    - 高可靠性应用:适用于需要高可靠性的场合,如汽车领域,符合AEC-Q101 Rev D标准。
    - 瞬态响应速度快:从0伏到BV最小值的响应时间通常小于1.0ps。
    - 优秀的钳位能力:能够有效保护敏感设备免受电压瞬变的影响。
    - 抗ESD和EFT的能力:符合IEC 61000-4-2和IEC 61000-4-4标准。
    - 兼容塑料外壳:符合UL的V-0阻燃等级,符合RoHS标准。

    应用案例和使用建议


    - 应用案例:用于数据中心、通信基站及各种消费电子产品中,对关键组件提供保护。
    - 使用建议:为了确保最佳效果,应在设计时考虑其工作环境,确保工作结温不超过极限。同时,在焊接过程中遵循特定的预热和冷却速率以防止热冲击。

    兼容性和支持


    - 兼容性:适用于多种电子设备和电路板设计。
    - 支持:制造商提供详尽的技术支持和维护服务,确保产品能在最佳状态下运行。

    常见问题与解决方案


    - Q1:如何确定正确的TVS型号?
    A1:根据您的具体需求选择合适的工作电压(VBR)和最大峰值脉冲电流(Ipp)。

    - Q2:长时间高温环境下使用有何影响?
    A2:高温会降低TVS的寿命和性能,建议遵循规定的存储温度范围并采取适当的散热措施。

    总结和推荐


    综合评估:TP1.5KE系列TVS二极管以其卓越的瞬态响应速度、优秀的钳位能力和广泛的适用性而备受青睐。它能够有效应对高压瞬变,是保护电子设备的理想选择。
    推荐:对于要求高可靠性和严苛环境的应用,我们强烈推荐使用TP1.5KE系列TVS二极管。

TP1.5KE13CA参数

参数
极性 双向
工作电压 -
箝位电压 18.2V
击穿电压 12.4V
峰值脉冲电流 83.5A
峰值脉冲功率 1.5KW
DO-201AA,DO-27,Axial
通用封装 DO-201AA,DO-27
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TP1.5KE13CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TP1.5KE13CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TP1.5KE13CA TP1.5KE13CA数据手册

TP1.5KE13CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
