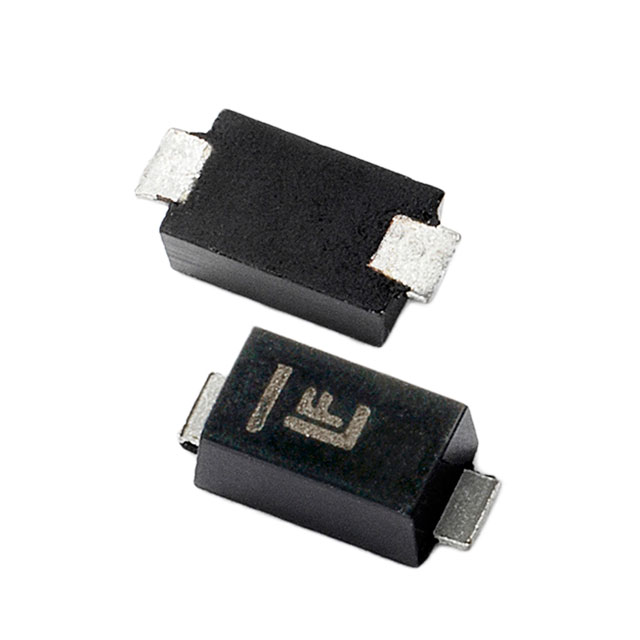

TPSMF4L58A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 58V 单向 400W 4.3A 93.6V 64.4V SOD-123F 贴片安装
供应商型号: F7553TR-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 TPSMF4L58A

TPSMF4L58A概述

    #

    产品简介


    TPSMF4L 系列瞬态电压抑制二极管
    TPSMF4L系列瞬态电压抑制二极管是一种采用SOD-123FL小型平贴低轮廓塑料封装的产品,专为保护敏感电子设备免受雷击和其他瞬态电压事件影响而设计。其适用于高可靠性和汽车应用领域,确保在各种恶劣环境下仍能正常运行。
    主要功能:
    - 防护敏感电子设备免受电压瞬变的影响
    - 适用于便携式设备、硬盘驱动器、笔记本电脑、电源供应器、显示器等消费电子应用
    应用领域:
    - 便携式设备/硬盘驱动器
    - 笔记本电脑
    - VCC总线
    - POS终端
    - 固态硬盘(SSD)
    - 消费类电子应用中的电路保护
    #

    技术参数


    最大额定值和热特性
    - 峰值脉冲功率耗散 (TA=25ºC):2000W(8/20波形), 400W(10/1000µs波形)
    - 结点到环境的热阻抗 RθJA:220°C/W
    - 结点到引脚的热阻抗 RθJL:100°C/W
    - 工作和存储温度范围 TJ,TSTG:-55至150°C
    电气特性(TA=25°C)
    - 击穿电压 VBR:范围广泛,如TPSMF4L5.0A的VBR为6.40至7.00伏特
    - 反向关断电压 VR:5.0至60伏特
    - 最大反向漏电流 IR:最小值为1 µA
    - 最大峰值脉冲电流 IPP:最大值为800安培
    - 最大钳位电压 VC:5.0至96.8伏特
    #

    产品特点和优势


    特点与优势
    - 具有400瓦的峰值脉冲功率能力
    - 符合工业标准封装SOD-123FL
    - 低电感,优异的钳位能力
    - 快速响应时间:通常小于1.0纳秒
    - 具备玻璃钝化结点和内置应变缓解
    - 符合RoHS标准且无卤素
    - 具备防雷电能力和静电放电(ESD)防护
    - 高温焊接:终端处可达260°C/40秒
    - 符合MLC等级1标准,符合J-STD-020标准
    #

    应用案例和使用建议


    应用案例
    TPSMF4L系列产品可以应用于多种消费电子产品,如便携式设备、硬盘驱动器、笔记本电脑、POS终端、SSD和汽车电子设备等。它们能够有效地保护这些设备免受外部电压瞬变引起的损坏。
    使用建议
    - 在选择TVS二极管时,要确保其击穿电压与被保护设备的工作电压相匹配。
    - 为优化板空间,考虑表面安装方式。
    - 在设计PCB布局时,确保TVS二极管周围的布线尽可能短,以减少寄生电感。
    - 考虑到热管理,特别是在高功率应用中,应采取散热措施。
    #

    兼容性和支持


    兼容性
    - TPSMF4L系列产品与其他电子元器件和设备具有良好的兼容性,可以广泛用于各种消费电子产品和工业应用中。
    支持和维护
    - Littelfuse提供全面的技术支持和维护服务,包括产品规格说明、应用指南和技术文档等。同时,其符合AEC-Q101标准,保证了高可靠性。
    #

    常见问题与解决方案



    常见问题与解决方案


    - 问题:如何确定正确的TVS二极管型号?
    解决方案: 选择TVS二极管时,需根据被保护电路的工作电压、预期的最大浪涌电流和所需的钳位电压来选择合适的型号。例如,如果电路的工作电压为12V,可以选择TPSMF4L12A型号。
    - 问题:如何处理高温焊接过程中的潜在问题?
    解决方案: 严格按照制造商提供的焊接条件进行焊接,包括预热时间和峰值温度等参数。确保焊接过程中的温度不会超过260°C,并保持一定的冷却时间。
    #

    总结和推荐


    综合评估与推荐
    TPSMF4L系列瞬态电压抑制二极管具备高性能和多方面的优点,特别适合高可靠性应用和汽车电子设备中。它具有广泛的电压范围、快速响应时间和优良的钳位能力。此外,该系列符合多项国际标准,如AEC-Q101、RoHS等,提供了全面的质量保证。因此,我们强烈推荐TPSMF4L系列产品作为电路保护解决方案。
    通过上述分析可以看出,TPSMF4L系列瞬态电压抑制二极管在多种应用场景下都能提供可靠的保护,是一款值得信赖的电子元器件产品。

TPSMF4L58A参数

参数
箝位电压 93.6V
击穿电压 64.4V
峰值脉冲电流 4.3A
峰值脉冲功率 400W
极性 单向
工作电压 58V
SOD-123F
通用封装 SOD-123F
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
