首页  >  产品百科  >  TPSMA6L15A

TPSMA6L15A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 15V 单向 600W 24.6A 24.4V 16.7V SMA(DO-214AC) 贴片安装
供应商型号: 2777334
供应商: 海外现货
标准整包数: 5

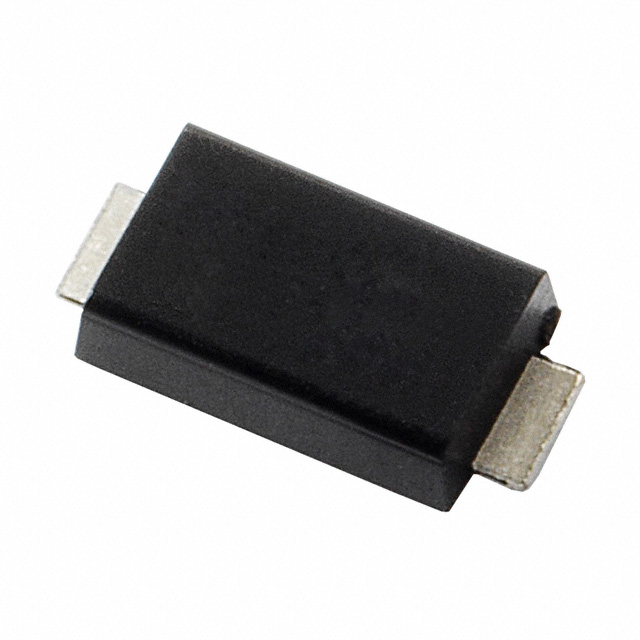

LITTELFUSE TVS二极管/ESD抑制器 TPSMA6L15A

TPSMA6L15A概述

    TPSMA6L系列TVS二极管技术手册

    产品简介


    TVS(Transient Voltage Suppressor)二极管是一种高效能的瞬态电压抑制器件,主要用于保护敏感电子设备免受电压尖峰和瞬态电压事件的影响。TPSMA6L系列是Littelfuse公司专为高可靠性应用和汽车领域设计的产品,特别适用于电信、计算机、工业和消费电子等领域的I/O接口、VCC总线和其他易损电路的保护。

    技术参数


    - 峰值脉冲功率耗散(PPPM): 600瓦特(当环境温度为25°C)
    - 稳态功率耗散(PM(AV)): 3瓦特(在无限热沉下的环境温度为50°C)
    - 峰值正向浪涌电流(IFSM): 60安培(单半个正弦波)
    - 最大瞬时正向电压(UF): 3.5伏特(在25A条件下)
    - 工作结温和存储温度范围(TJ, TSTG): -65至150°C
    - 热阻抗(RθJL): 35°C/W(结到引脚)
    - 热阻抗(RθJA): 200°C/W(结到环境)

    产品特点和优势


    - 相同的功率等级: 与标准SMB设备相同,达到600瓦特的峰值脉冲功率耗散。
    - 高可靠性: 达到AEC-Q101认证标准,适合高可靠性和汽车应用。
    - 低外形封装: SMA低外形封装,高度小于1.1毫米,节省空间。
    - 兼容性强: 脚印与标准SMA和SMB产品兼容,便于布局。
    - 优异的电气特性: 快速响应时间(通常小于1纳秒),低电感,出色的钳位能力。
    - 环保: 符合RoHS和无卤素要求。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 用于保护车载系统的传感器和控制器免受电压尖峰的影响。
    - 通信系统: 用于保护路由器和交换机的I/O接口,避免静电放电(ESD)引起的损坏。
    - 工业控制: 用于保护工业自动化设备中的关键电路。
    使用建议:
    - 确保在高可靠性应用中选择符合AEC-Q101标准的型号。
    - 使用低外形封装以适应小型化的设计需求。
    - 注意热管理,特别是在高功耗环境下。

    兼容性和支持


    - 兼容性: 与标准SMA和SMB产品脚印兼容,易于集成。
    - 支持: 厂商提供详细的电气和机械参数,以及焊接参数,确保产品在不同应用中的可靠性和稳定性。

    常见问题与解决方案


    - 问题1: 设备在高负载情况下失效。
    - 解决方案: 检查是否存在过压现象,适当增加TVS二极管的数量或选择更高额定值的产品。
    - 问题2: 静电放电导致设备损坏。
    - 解决方案: 确保所有连接设备都安装了合适的TVS二极管,并遵循正确的接地和屏蔽策略。
    - 问题3: 设备无法通过高低温测试。
    - 解决方案: 选择符合JESD22标准的产品,确保其具有良好的高低温适应性。

    总结和推荐


    TPSMA6L系列TVS二极管凭借其高可靠性、低电感和快速响应时间,在众多应用中表现出色。特别是针对汽车电子和工业自动化领域的应用,能够有效防止瞬态电压对敏感电子设备的损害。对于寻求高性能和可靠性的设计工程师来说,这款产品是一个值得信赖的选择。
    因此,我们强烈推荐TPSMA6L系列TVS二极管,它不仅符合严格的行业标准,还能显著提升产品的稳定性和可靠性。

TPSMA6L15A参数

参数
箝位电压 24.4V
击穿电压 16.7V
峰值脉冲电流 24.6A
峰值脉冲功率 600W
极性 单向
工作电压 15V
4.6mm(Max)
DO-221AC,SMA Flat Leads
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TPSMA6L15A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TPSMA6L15A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TPSMA6L15A TPSMA6L15A数据手册

TPSMA6L15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7326
10+ ¥ 1.3651
100+ ¥ 1.2601
500+ ¥ 1.1761
1000+ ¥ 1.1551
5000+ ¥ 1.1551
库存: 401
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.65
