5KP220A-B

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5KW 13.7A 371.1V 244V CASE P-600 通孔安装
供应商型号: ZT-5KP220A-B
供应商: 海外现货
标准整包数: 1

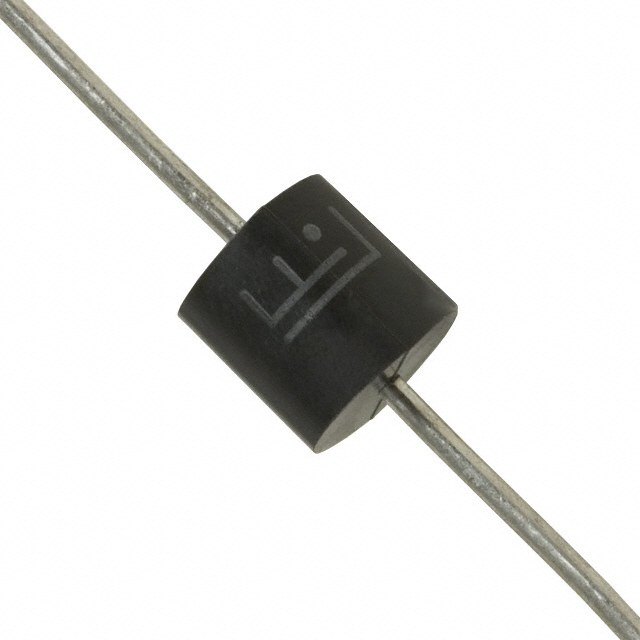

LITTELFUSE TVS二极管/ESD抑制器 5KP220A-B

5KP220A-B概述

    5KP系列TVS二极管技术手册

    1. 产品简介


    5KP系列TVS(瞬态电压抑制)二极管是专为电信、计算机、工业及消费电子产品中的I/O接口、VCC总线和其他敏感电路提供电压瞬态保护而设计的。这些器件能够有效防护由雷击或其他瞬态电压事件引起的电压尖峰,保护敏感电子设备免受损坏。

    2. 技术参数


    5KP系列TVS二极管的主要技术规格如下:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 峰值脉冲功率耗散 (10/1000μs 测试波形) | PPPM | 5 | kW |
    | 恒定状态功率耗散 (无限热沉时) | PD | 8.0 | W |
    | 最大瞬时正向电流 (8.3ms 单半正弦波) | IFSM | 400 | A |
    | 正向电压 (100A下) | VF | 3.5/5.0 | V |
    | 工作结温和存储温度范围 | TJ, TSTG | -55至175 | °C |
    | 热阻 结到引脚 | RθJL | 8.0 | °C/W |
    | 热阻 结到环境 | RθJA | 40 | °C/W |

    3. 产品特点和优势


    5KP系列TVS二极管具有以下特点和优势:
    - 峰值脉冲能力:5kW峰值脉冲能力,适用于高能量吸收场合。
    - 快速响应时间:通常小于1.0ps,从0V到BVmin。
    - 优秀的钳位能力:能够迅速将过电压钳制在安全范围内。
    - 可靠的封装:采用玻璃钝化芯片结,确保长期稳定性。
    - 抗焊接应力测试:符合JEDEC JESD201A标准,通过Whisker测试。
    - 低泄漏电流:典型值小于2μA,适用于需要低功耗的应用。
    - 高温回流焊接能力:支持高达260°C/40秒的回流焊条件。

    4. 应用案例和使用建议


    应用案例:5KP系列TVS二极管广泛应用于通信设备的接口保护、电源线路的瞬态电压保护等场合。例如,在电信系统中,它能有效地保护数据传输线免受雷电引发的瞬态电压冲击。
    使用建议:
    - 在安装过程中应注意焊接条件,避免过高的焊接温度导致器件损坏。
    - 根据具体应用需求选择合适的电压等级,确保有效的瞬态电压抑制效果。

    5. 兼容性和支持


    - 兼容性:5KP系列TVS二极管采用P600封装,适合各种标准的自动化装配工艺,与主流电子元器件兼容。
    - 厂商支持:Littelfuse公司提供详尽的技术支持和文档资源,包括样品申请、详细的使用手册和技术指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温焊接导致性能下降 | 确保焊接温度和时间符合规范 |
    | 过压导致的器件失效 | 选择合适的电压等级并正确安装 |
    | 设备误触发 | 检查接线是否正确并确认接地良好 |

    7. 总结和推荐


    5KP系列TVS二极管凭借其卓越的瞬态电压抑制能力和广泛的适用范围,成为保护敏感电子设备的理想选择。其快速响应时间和出色的钳位能力使其在众多应用场景中表现出色。对于需要高度可靠电压瞬态保护的应用,强烈推荐使用5KP系列TVS二极管。

5KP220A-B参数

参数
峰值脉冲功率 5KW
极性 -
工作电压 -
箝位电压 371.1V
击穿电压 244V
峰值脉冲电流 13.7A
9.1mm(Max)
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
