TP6KE27A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 27V 单向 600W 16.3A 37.5V 25.7V DO-15,DO-204AC 通孔安装
供应商型号: 576-TP6KE27A
供应商: Mouser
标准整包数: 1

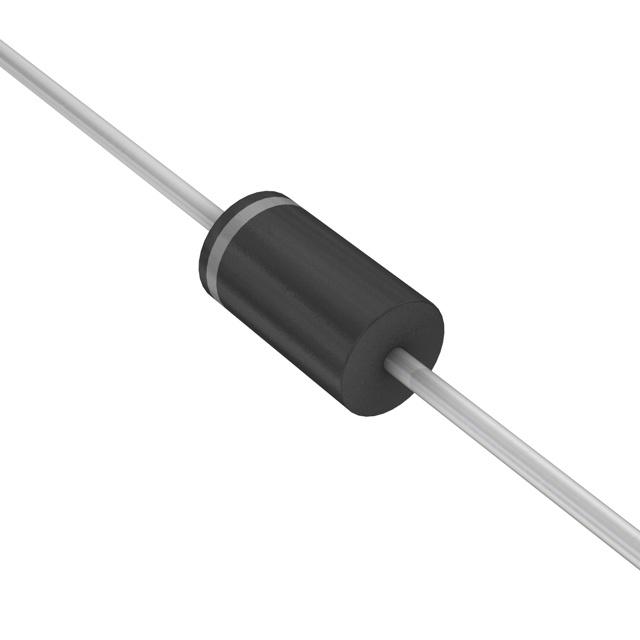

LITTELFUSE TVS二极管/ESD抑制器 TP6KE27A

TP6KE27A概述

    TVS Diodes TP6KE系列 — 高品质瞬态电压抑制器

    1. 产品简介


    TVS二极管(瞬态电压抑制器)是一种专为保护敏感电子设备免受闪电和其他瞬态电压事件影响而设计的高性能器件。TP6KE系列属于直立引线型产品,额定功率高达600W,广泛应用于电信、计算机、工业及消费电子产品中。其主要功能是保护I/O接口、VCC总线及其他脆弱电路。

    2. 技术参数


    - 峰值脉冲功率耗散:600W(采用10/1000μs测试波形)
    - 稳态功率耗散:在75°C时,PD为5.0W
    - 单向峰值正向浪涌电流:8.3ms单半正弦波,100A
    - 最大瞬态正向电压:在50A双向仅适用,VF为3.5V
    - 工作结温和存储温度范围:-55°C至175°C
    - 热阻:结到引脚热阻(Rujl)20°C/W,结到环境热阻(Ruja)75°C/W

    3. 产品特点和优势


    TP6KE系列具备多项关键功能和优势:
    - AEC-Q101认证,适用于高可靠性应用和汽车级产品
    - 高达600W的峰值脉冲能力,适用于瞬态电压事件
    - 快速响应时间(通常小于1.0ps),可有效保护设备
    - 出色的钳位能力,确保设备在高压下安全运行
    - 具有出色的电容器容性,适用于高速信号线路保护
    - 符合RoHS标准,无卤素,适合环保要求高的应用

    4. 应用案例和使用建议


    - 应用案例:适用于各种电子设备,如网络通信设备、电源管理系统、汽车电子系统等。特别是在需要高速信号传输和强大瞬态电压保护的应用中表现优异。
    - 使用建议:在安装过程中应确保接线正确,并保持良好的散热条件,以避免因过热导致的性能下降。根据具体应用需求选择合适的工作电压等级和峰值功率。

    5. 兼容性和支持


    - 兼容性:TP6KE系列与大多数主流电子设备和标准兼容。特别适合与高速信号线路和电源管理模块配合使用。
    - 支持:制造商提供详尽的技术支持文档,并提供现场技术支持和培训服务。此外,产品符合国际标准如IEC-61000-4-2和IEC-61000-4-4,确保在多领域广泛应用中的兼容性。

    6. 常见问题与解决方案


    - Q:如何确定合适的型号?
    - A:根据具体应用的瞬态电压和电流参数选择合适的工作电压等级和峰值功率。

    - Q:产品在高温环境下如何保持稳定性能?
    - A:通过控制工作温度和选用合适的散热方式来确保稳定性。
    - Q:如何进行安装和接线?
    - A:确保正确连接并采用适当的引线长度和焊接工艺。

    7. 总结和推荐


    TP6KE系列二极管作为一款高性能瞬态电压抑制器,在多个方面展现了卓越的功能和稳定性。它不仅符合多种国际标准,还具有广泛的应用场景和优秀的性价比。对于需要高度保护敏感电子设备的应用场合,TP6KE系列是一个理想的选择。强烈推荐用于需要强大瞬态电压保护和高速信号传输的应用领域。

TP6KE27A参数

参数
峰值脉冲功率 600W
极性 单向
工作电压 27V
箝位电压 37.5V
击穿电压 25.7V
峰值脉冲电流 16.3A
7.6mm(Max)
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TP6KE27A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TP6KE27A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TP6KE27A TP6KE27A数据手册

TP6KE27A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.3508 ¥ 2.9638
100+ $ 0.2588 ¥ 2.1864
500+ $ 0.2257 ¥ 1.9073
1000+ $ 0.1998 ¥ 1.6883
4000+ $ 0.1793 ¥ 1.5149
8000+ $ 0.1555 ¥ 1.3141
库存: 2824
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
